модель 2014 года
- Модель ZR 9000
- Код модели ZR 9000 SNO PRO WHITE-GREEN (S2014ZRNTPUSG)

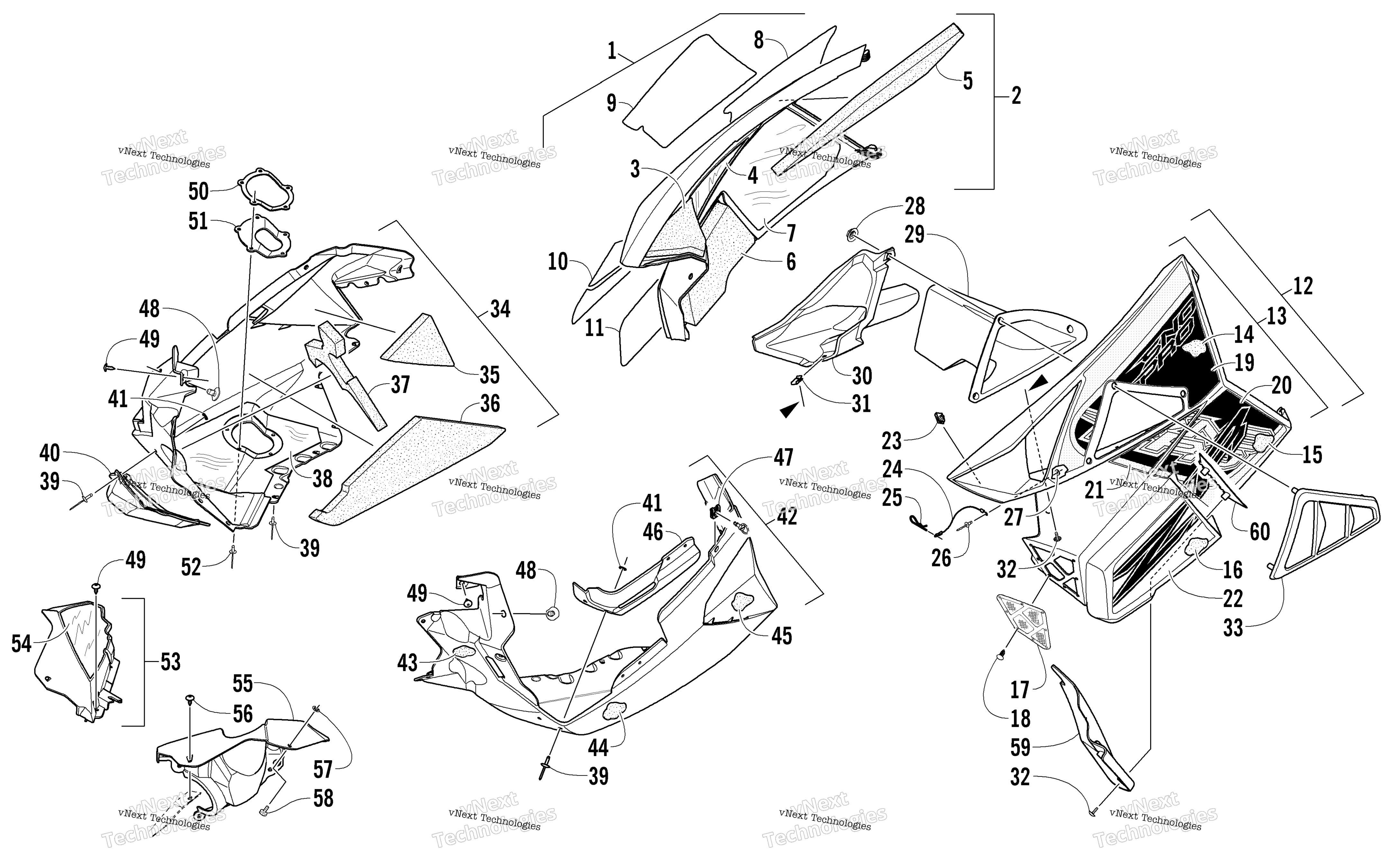

Схема Skid Plate и Side панель узла для ZR 9000 SNO PRO WHITE-GREEN (S2014ZRNTPUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - w/Decals - Right - Green (inc. 2-11) art. 3718-868
По запросу
2
Panel, Side - w/o Decals - Right - Green (inc. 3-7) art. 3718-860
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foil, Protective art. 6606-416
По запросу
8
Decal, Side Panel - Upper - Right art. 0621-678
По запросу
9
Decal, Side Panel - Lower Rear - Right art. 0621-682
По запросу
10
Decal, Side Panel - Center - Right art. 0621-680
По запросу
11
Decal, Side Panel - Lower Front - Right art. 0621-684
По запросу
12
Panel, Side - w/Decals - Left - Green (inc. 13-22) art. 3718-869
По запросу
13
Panel, Side - w/o Decals - Left - Green (inc. 14-18) art. 3718-861
По запросу
14
Foam, Side Panel - Upper Rear - Left art. 0617-669
По запросу
15
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
16
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
17
Screen, Vent art. 2602-704
По запросу
18
Clip, Retaining art. 0623-269
По запросу
19
Decal, Side Panel - Upper - Left art. 0621-201
По запросу
20
Decal, Side Panel - Lower Rear - Left art. 0621-683
По запросу
21
Decal, Side Panel - Center - Left art. 0621-681
По запросу
22
Decal, Side Panel - Lower Front - Left art. 0621-685
По запросу
23
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
24
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
25
Clip, Hairpin art. 0605-283
По запросу
26
Rivet art. 8060-486
По запросу
27
Washer art. 8050-127
По запросу
28
Гайка Arctic Cat art. 1623-469
По запросу
29
Duct, Heat art. 0708-596
По запросу
30
Duct, Air - Clutch art. 2602-457
По запросу
31
Clip, U-Nut art. 1623-030
По запросу
32
Винт Arctic Cat art. 2623-164
от 368 ₽
33
Vent, Heat Duct art. 0608-648
По запросу
34
Plate, Skid - w/o Decals - Right - Black (inc. 35-41) art. 3718-422
По запросу
35
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
36
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
37
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
38
Foil, Protective art. 3612-325
По запросу
39
Заклепка Arctic Cat art. 8061-708
от 168 ₽
40
Deflector, Heat art. 2612-754
По запросу
41
Washer art. 0123-802
от 110 ₽
42
Plate, Skid - Left w/Foam - Black (inc. 43-46) art. 3718-789
По запросу
43
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
44
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
45
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
46
Panel, Reinforcement art. 6606-613
По запросу
47
Клипса-гайка Arctic Cat art. 1623-748
от 788 ₽
48
Pin, Retaining art. 6606-592
По запросу
49
Винт-саморез Arctic Cat art. 1623-129
По запросу
50
Plate, Exhaust Outlet art. 2612-796
По запросу
51
Seal, Exhaust Outlet art. 2612-799
По запросу
52
Rivet art. 8061-710
По запросу
53
Fascia, Front - Right - Black (inc. 54) art. 3718-302
По запросу
54
Foil, Protective art. 6606-404
По запросу
55
Fascia, Front - Left - Black art. 6606-351
По запросу
56
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
57
RETAINER,PUSHNUT - 3/16" STUD Optional art. 2623-001
По запросу
58
Screw, Thumb Optional art. 1623-999
По запросу
59
Deflector, Air art. 2602-711
По запросу
60
Retainer, Air Deflector art. 2602-703
По запросу
