модель 2015 года
- Модель M 6000
- Код модели M 6000 153 GREEN (S2015M6DE3USG)

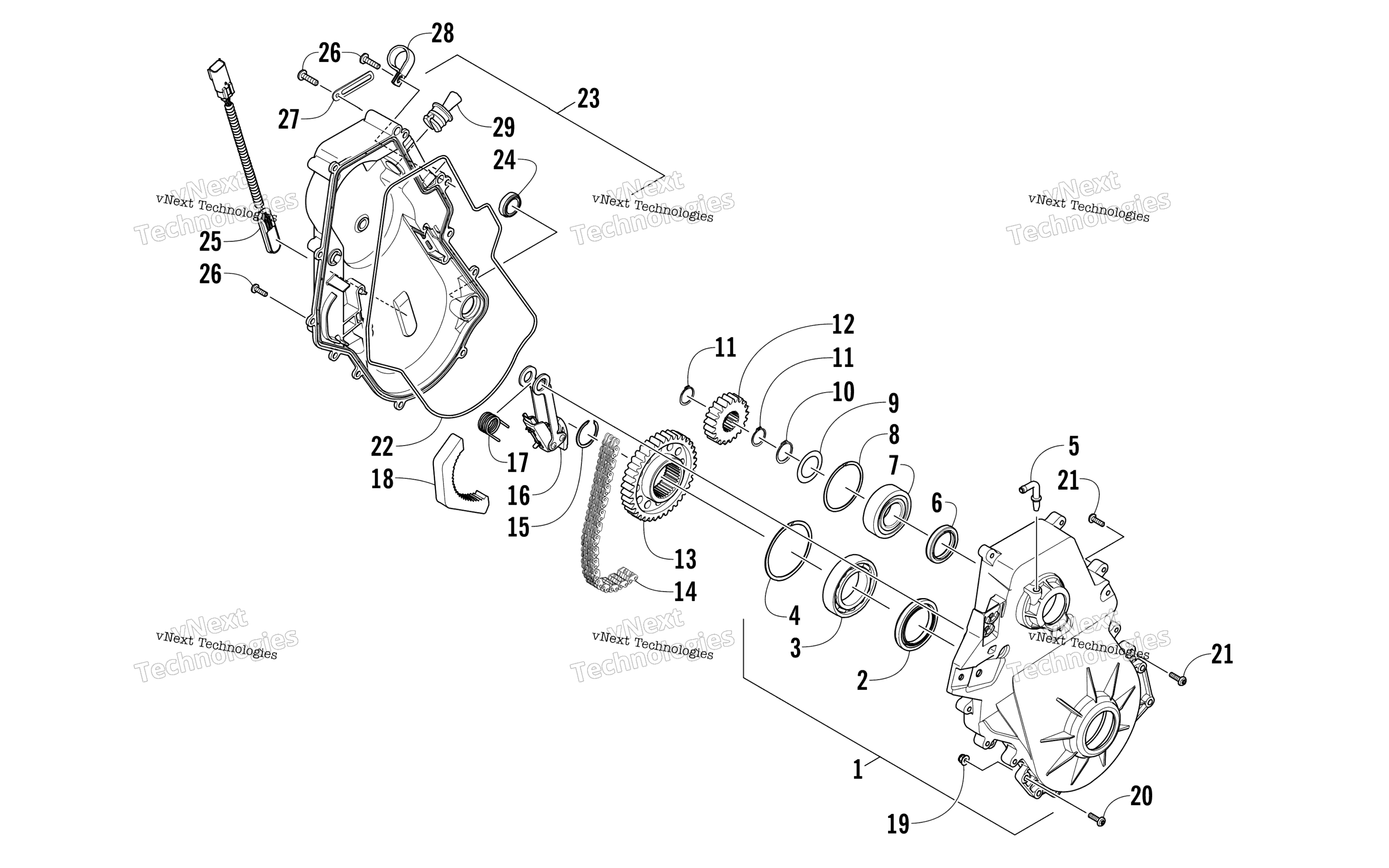

Схема цепь картер узла для M 6000 153 GREEN (S2015M6DE3USG)
Схема
Детали
Номер
Наименование детали
Цена
1
Chain Case Assembly (inc. 2-8) art. 1702-483
По запросу
2
Сальник Arctic Cat art. 2602-172
По запросу
3
Подшипник КПП Yamaha art. 2602-281
от 1 316 ₽
4
Ring, Retaining art. 2602-280
По запросу
5
Fitting, Elbow art. 2602-641
По запросу
6
Сальник КПП Arctic Cat art. 2602-204
от 2 402 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
7
Подшипник КПП Yamaha art. 2602-734
от 1 612 ₽
Аналог
2 930 ₽
Требуется 1 шт.
8
Ring, Retaining art. 2602-236
По запросу
9
Washer, Shim (.060 in.) art. 0648-443
По запросу
10
Ring, Retaining art. 1423-175
По запросу
11
Ring, Retaining art. 1623-690
По запросу
12
Шестерня 19 зубьев наружных, 13 внутренних Arctic Cat art. 2602-582
По запросу
13
Шестерня КПП 50 зубьев Arctic Cat art. 2602-584
По запросу
14
Цепь КПП Arctic Cat art. 2602-370
По запросу
15
Ring, Retaining art. 2602-629
По запросу
16
Натяжитель цепи art. 1702-398
от 3 824 ₽
Аналог
3 824 ₽
Требуется 1 шт.
17
Пружина натяжителя цепи Arctic Cat art. 2602-336
По запросу
18
Пластина натяжителя цепи КПП Arctic Cat art. 2602-230
По запросу
19
Гайка Arctic Cat art. 8427-602
от 116 ₽
20
Screw, Machine art. 8476-630
По запросу
21
Screw, Machine art. 8468-622
По запросу
22
Прокладка КПП Arctic Cat art. 3602-079
По запросу
23
Cover, Chain Case (inc. 24-25) art. 1702-497
По запросу
24
Glass, Sight art. 2602-232
По запросу
25
Kit, Speedometer Sensor art. 0730-172
от 5 078 ₽
26
Screw, Machine art. 8468-626
По запросу
27
Зажим Arctic Cat art. 1623-984
По запросу
28
Clamp art. 1623-722
По запросу
29
Plug, Fill art. 2602-440
По запросу
