модель 2015 года
- Модель M 6000
- Код модели M 6000 SNO PRO GREEN (S2015M6DSPUSG

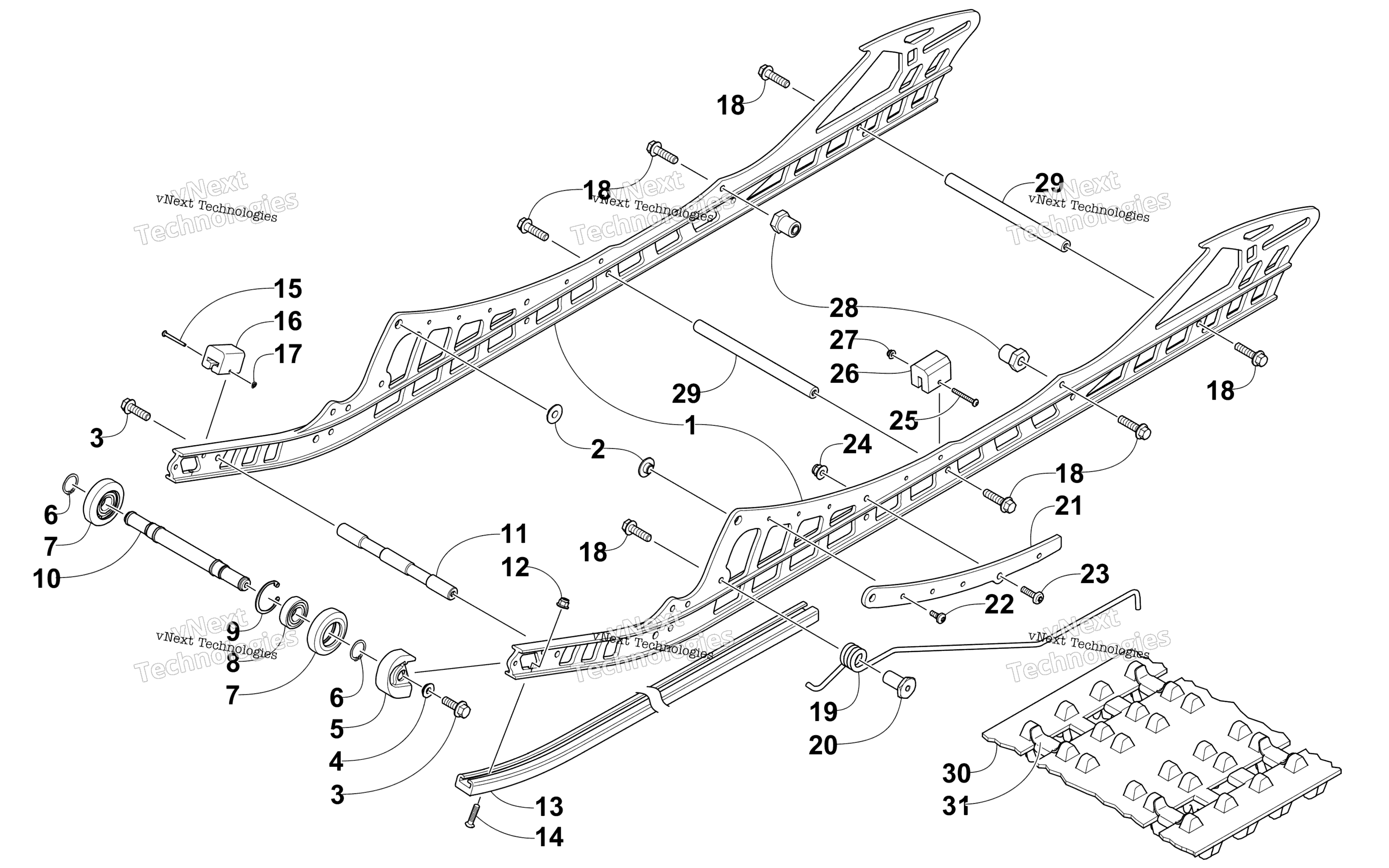

Схема Slide Rail и Track узла для M 6000 SNO PRO GREEN (S2015M6DSPUSG
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Skid Frame Assembly art. 2704-584
По запросу
1
Rail, Formed - Green art. 2704-564
По запросу
2
Insert, Rail art. 3604-266
По запросу
3
Болт M8X1.25X30 Arctic Cat art. 8408-831
По запросу
4
Spacer art. 3604-928
По запросу
5
End Cap, Slide Rail art. 4604-214
По запросу
6
Ring, Retaining art. 1423-001
По запросу
7
Wheel, Idler - Black (inc. 8-9) art. 3604-844
По запросу
8
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
9
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
10
Axle art. 3604-921
По запросу
11
Axle art. 3604-630
По запросу
12
Nut, Lock art. 8047-366
По запросу
13
Wearstrip, Slide Rail art. 3604-939
По запросу
14
Винт крепления склизы Arctic Cat art. 0123-859
По запросу
15
Rivet, Solid art. 0123-767
По запросу
16
Демпфер полоза гусеницы передний Arctic Cat art. 0104-631
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
17
Nut, Push art. 0123-766
По запросу
18
Винт Arctic Cat art. 8408-826
По запросу
19
Scratcher, Ice - Left art. 1704-735
По запросу
19
Scratcher, Ice - Right art. 1704-734
По запросу
20
Bushing art. 3604-678
По запросу
21
Brace, Slide Rail - Green art. 2704-290
По запросу
22
Винт Arctic Cat art. 0423-538
от 110 ₽
23
Screw, Machine art. 8468-625
По запросу
24
Гайка Arctic Cat art. 8427-602
от 116 ₽
25
Screw, Machine art. 8470-540
По запросу
26
Демпфер полоза гусеницы Arctic Cat art. 1604-429
от 577 ₽
Аналог
577 ₽
Требуется 2 шт.
27
Nut, Lock art. 8427-502
По запросу
28
Втулка-ограничитель хода заднего рычага Arctic Cat art. 3604-635
По запросу
29
Axle art. 3604-667
По запросу
30
Track Assembly (inc. 31) art. 2602-481
По запросу
31
Clip, Guide art. 2602-386
По запросу
