модель 2015 года
- Модель M 8000
- Код модели M 8000 153 GREEN (S2015M8HE3USG)

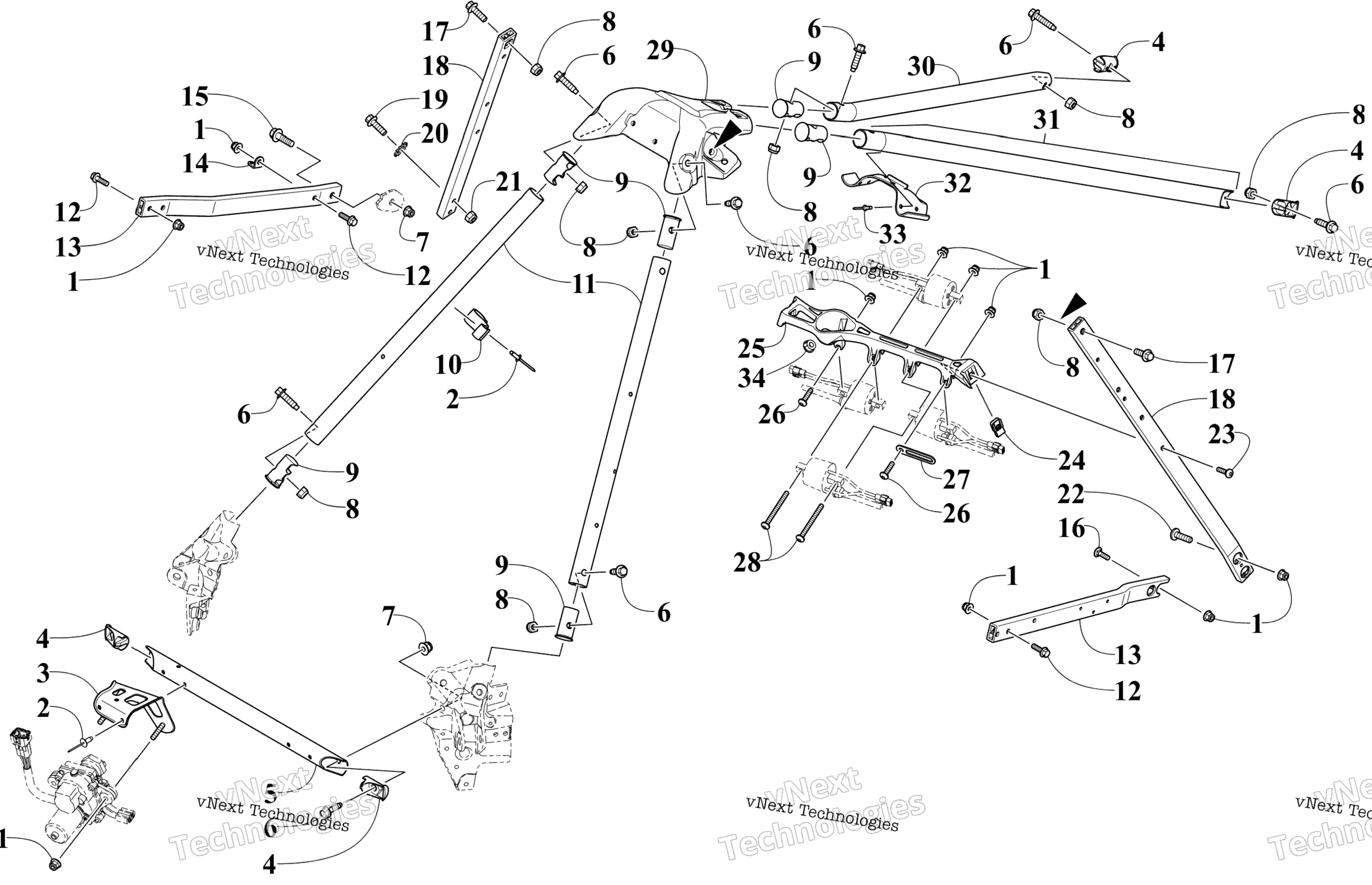

Схема рулевого управления Support Assembly для M 8000 153 GREEN (S2015M8HE3USG)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Arctic Cat art. 8427-602
от 116 ₽
2
Заклепка Arctic Cat art. 8060-686
от 116 ₽
3
Bracket, Mounting - Servomotor art. 4706-845
По запросу
4
Insert art. 1607-002
По запросу
5
Support, Shock Mount Bracket -Black art. 1707-582
По запросу
6
Screw, Cap art. 1623-982
По запросу
7
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
8
Nut, Lock art. 8422-802
По запросу
9
Insert art. 1607-747
По запросу
10
Clamp, Routing art. 1623-938
По запросу
11
Spar, Front - Black art. 2707-424
По запросу
12
Screw, Cap art. 8408-630
По запросу
13
Support, Chassis - Right art. 0607-248
По запросу
13
Support, Chassis - Left art. 1607-368
По запросу
14
Tab, Spring art. 2612-707
По запросу
15
Screw, Cap art. 8408-885
По запросу
16
Bolt, Carriage art. 1623-917
По запросу
17
Болт Arctic Cat art. 8408-820
от 110 ₽
18
Support, Side - Rear - Left art. 1607-581
По запросу
18
Support, Side - Rear - Right art. 0607-252
По запросу
19
Болт Arctic Cat art. 8408-625
от 116 ₽
20
Washer, Lock art. 8053-212
По запросу
21
Nut art. 8422-602
По запросу
22
Винт Arctic Cat art. 8476-616
По запросу
23
Screw, Machine art. 8476-626
По запросу
24
Клипса Arctic Cat art. 0423-577
от 168 ₽
25
Bracket, Mounting - Coil art. 0708-626
По запросу
26
Винт M6X1.0X40 CL8.8 BLK Arctic Cat art. 8468-640
от 221 ₽
27
Зажим Arctic Cat art. 1623-984
По запросу
28
Болт M6X1.0X65 Arctic Cat art. 8468-665
По запросу
29
Support, Steering art. 1707-570
По запросу
30
Spar, Rear - Right - Black art. 1707-566
По запросу
31
Bracket, Hold-Down - Seat Base - Assembly (inc. 32-33) art. 5706-225
По запросу
32
Bracket, Hold-Down - Seat-Base art. 6706-034
По запросу
33
Rivet art. 8060-484
По запросу
34
Bushing art. 0608-695
По запросу
