модель 2015 года
- Модель M 8000
- Код модели M 8000 HCR 153 GREEN (S2015M8HHCUSG)

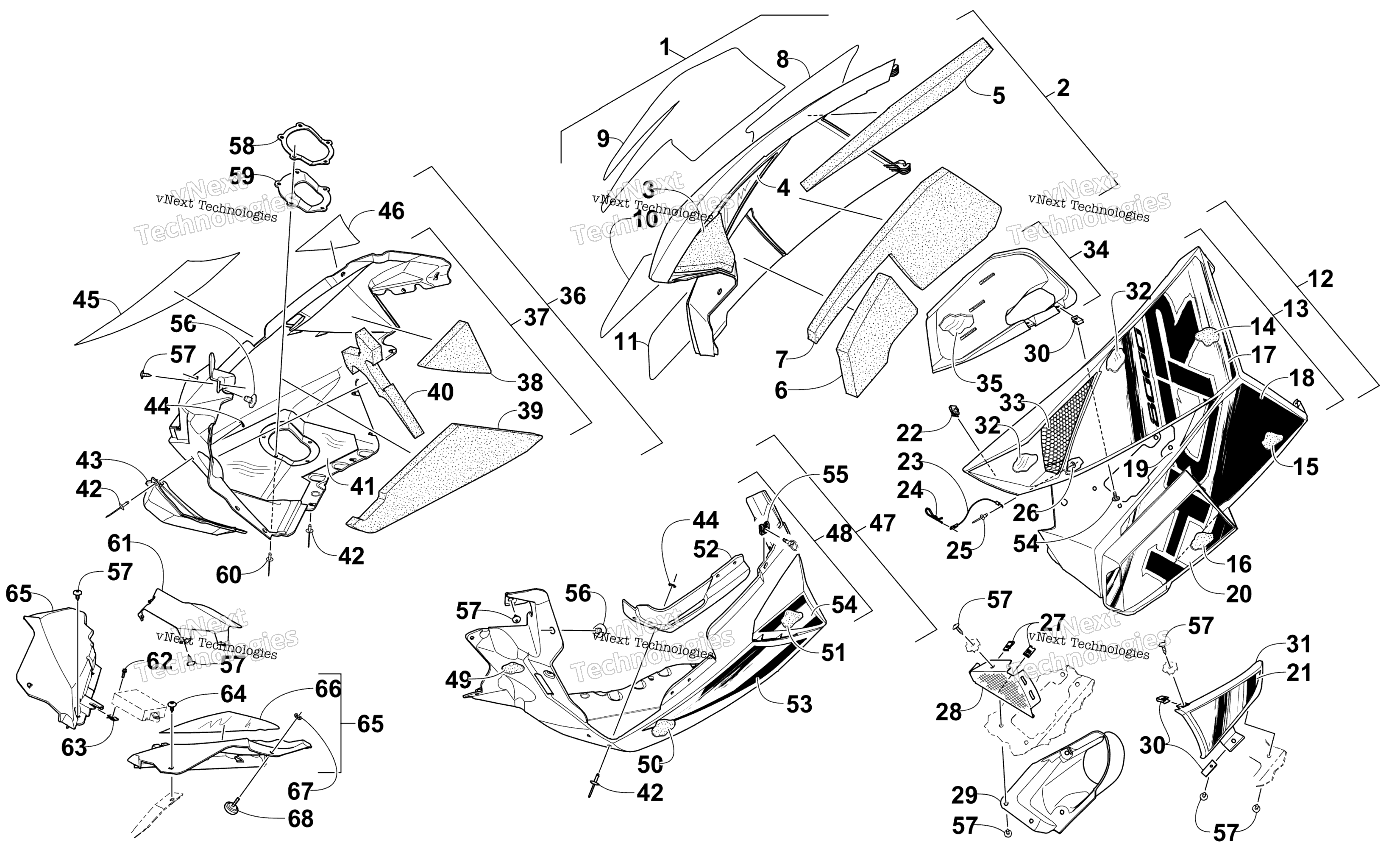

Схема Skid Plate и Side панель узла для M 8000 HCR 153 GREEN (S2015M8HHCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - w/Decals - Right - Green (inc. 2-11) art. 4718-196
По запросу
2
Panel, Side - w/o Decals - Right - Green (inc. 3-7) art. 3718-858
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foam, Side Panel - Lower Rear - Right art. 0617-634
По запросу
8
Decal, Side Panel - Upper - Right art. 1621-534
По запросу
9
Decal, Side Panel - Lower Rear - Right art. 1621-542
По запросу
10
Decal, Side Panel - Center - Right art. 1621-540
По запросу
11
Decal, Side Panel - Lower Front - Right art. 1621-538
По запросу
12
Panel, Side - w/Decals - Left - Green (inc. 13-21) art. 4718-197
По запросу
13
Panel, Side - w/o Decals - Left - Green (inc. 14-16) art. 4718-577
По запросу
14
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
15
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
16
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
17
Decal, Side Panel - Upper - Left art. 1621-535
По запросу
18
Decal, Side Panel - Lower Rear - Left art. 1621-543
По запросу
19
Decal, Side Panel - Center - Left art. 1621-541
По запросу
20
Decal, Side Panel - Lower Front - Left art. 1621-539
По запросу
21
Decal, Side Panel - Center Vent - Left art. 2621-307
По запросу
22
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
23
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
24
Clip, Hairpin art. 0605-283
По запросу
25
Rivet art. 8060-486
По запросу
26
Washer art. 8050-127
По запросу
27
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
28
Screen, Intake art. 6606-925
По запросу
29
Duct, Intake - Inner art. 2602-794
По запросу
30
Clip, U-Nut art. 1623-030
По запросу
31
Duct, Intake - Outer - Green art. 2602-801
По запросу
32
Foil, Protective art. 0619-206
По запросу
33
Screen, Intake art. 5706-531
По запросу
34
Duct, Belt Cooling (inc. 35) art. 1702-369
По запросу
35
Foil, Protective art. 6606-694
По запросу
36
Plate, Skid - w/Decals - Right - Black (inc. 37-46) art. 4718-198
По запросу
37
Plate, Skid - w/o Decals - Right - Black (inc. 38-44) art. 3718-422
По запросу
38
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
39
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
40
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
41
Foil, Protective art. 3612-325
По запросу
42
Заклепка Arctic Cat art. 8061-708
от 168 ₽
43
Deflector, Heat art. 2612-754
По запросу
44
Washer art. 0123-802
от 110 ₽
45
Decal, Skid Plate - Front - Right art. 1621-544
По запросу
46
Decal, Skid Plate - Rear - Right art. 1621-546
По запросу
47
Plate, Skid - w/Decals - Left - Black (inc. 48-54) art. 4718-199
По запросу
48
Plate, Skid - Left w/Foam - Black (inc. 49-52) art. 3718-789
По запросу
49
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
50
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
51
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
52
Panel, Reinforcement art. 6606-613
По запросу
53
Decal, Skid Plate - Front - Left art. 1621-545
По запросу
54
Decal, Skid Plate - Rear - Left art. 1621-547
По запросу
55
Clip, Retaining art. 2623-005
от 1 130 ₽
56
Pin, Retaining art. 6606-592
По запросу
57
Винт-саморез Arctic Cat art. 1623-129
По запросу
58
Plate, Exhaust Outlet art. 2612-796
По запросу
59
Seal, Exhaust Outlet art. 2612-795
По запросу
60
Rivet art. 8061-710
По запросу
61
Shield, Heat - EMC art. 0632-003
По запросу
62
Болт Arctic Cat art. 8408-620
от 190 ₽
63
Clip, U-Nut art. 0423-031
По запросу
64
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
65
Fascia, Front - Right - Black art. 6606-342
По запросу
65
Fascia, Front - Left - Black (inc. 66) art. 3718-303
По запросу
66
Foil, Protective art. 6606-405
По запросу
67
RETAINER,PUSHNUT - 3/16" STUD art. 2623-001
По запросу
68
Screw, Thumb art. 1623-999
По запросу
