модель 2015 года
- Модель M 8000
- Код модели M 8000 KINCAID LTD 153 ORANGE (S2015M8HRKUSO)

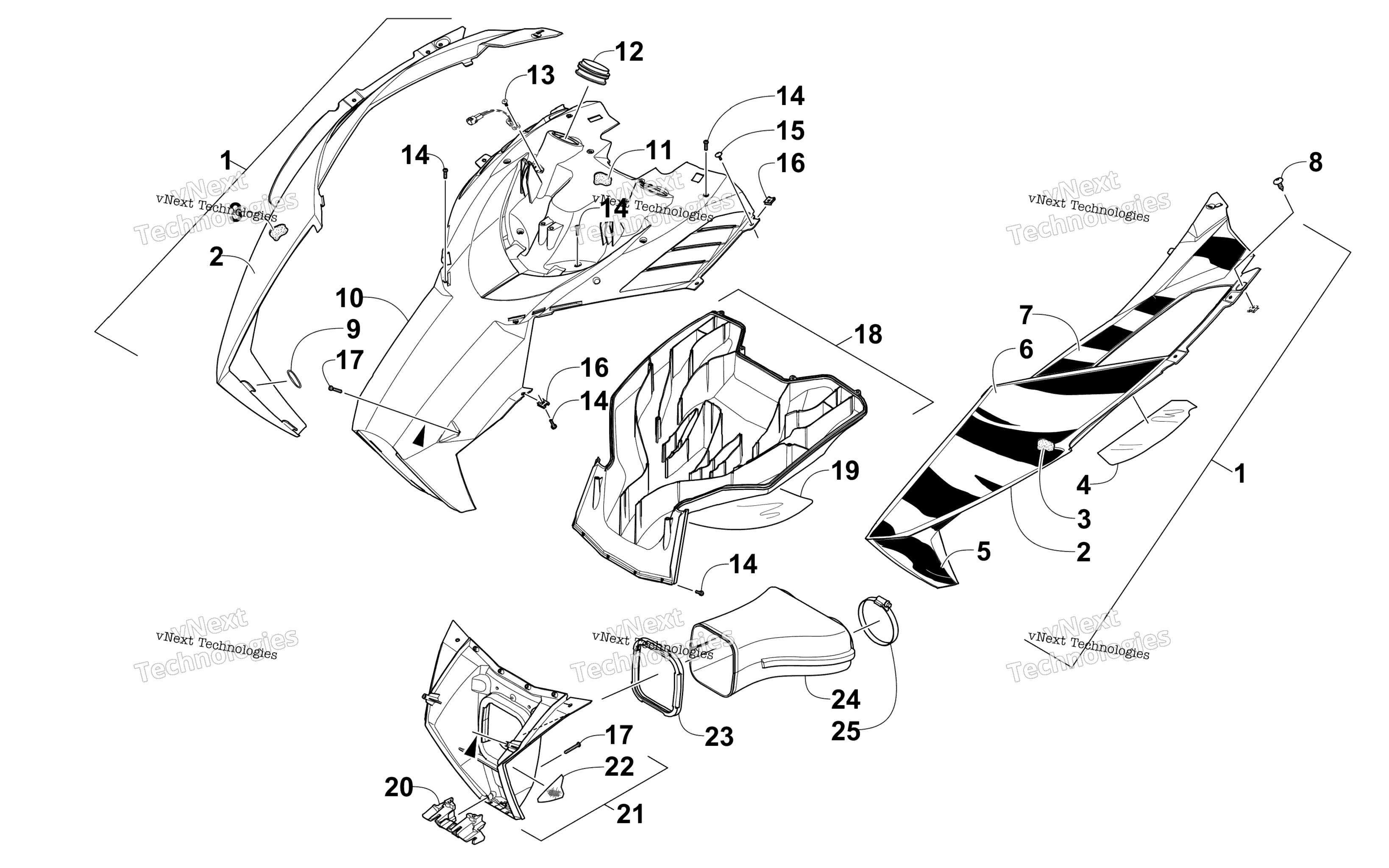

Схема капота And Air Intake Assembly для M 8000 KINCAID LTD 153 ORANGE (S2015M8HRKUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Right - Black (inc. 2-3 and 5-7) art. 4718-546
По запросу
1
Hood w/Decals - Left - Black (inc. 2-7) art. 4718-547
По запросу
2
Hood w/o Decals - Right - Black (inc. 3) art. 3718-588
По запросу
2
Hood w/o Decals - Left - Black (inc. 3-4) art. 3718-589
По запросу
3
Foam, Hood - Left art. 0617-647
По запросу
3
Foam, Hood - Right art. 0617-646
По запросу
4
Foil, Protective art. 6606-407
По запросу
5
Decal, Hood - Bumper - Left art. 2621-255
По запросу
5
Decal, Hood - Bumper - Right art. 2621-254
По запросу
6
Decal, Hood - Forward - Right art. 2621-252
По запросу
6
Decal, Hood - Forward - Left art. 2621-253
По запросу
7
Decal, Hood - Rear - Right art. 2621-250
По запросу
7
Decal, Hood - Rear - Left art. 2621-251
По запросу
8
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
9
Кольцо резиновое Arctic Cat art. 1623-960
По запросу
10
Пластик Arctic Cat art. 5706-356
от 23 930 ₽
11
Foam, Intake art. 0617-648
от 1 156 ₽
12
Seal art. 6606-386
По запросу
13
Clip, Retaining art. 0623-165
По запросу
14
Screw, Self-Tapping art. 1623-933
По запросу
15
Винт Arctic Cat art. 2623-164
от 368 ₽
16
Nut, U art. 1623-939
По запросу
17
Screw, Self-Tapping art. 1623-929
По запросу
18
Plenum, Intake - Lower Rear (inc. 19) art. 5706-358
По запросу
19
Foil, Protective art. 6606-406
По запросу
20
Retainer, Plenum art. 6606-822
По запросу
21
Plenum, Air Intake - Lower Front - w/Reflector (inc. 22) art. 5706-990
По запросу
22
Decal, Reflector - Amber art. 0621-989
По запросу
23
Adapter, Boot art. 0617-624
По запросу
24
Boot art. 2670-328
По запросу
25
Clamp, Hose art. 0423-018
По запросу
