модель 2015 года
- Модель M 8000
- Код модели M 8000 MCCLURE LTD 153 ORANGE (S2015M8HDMUSO)

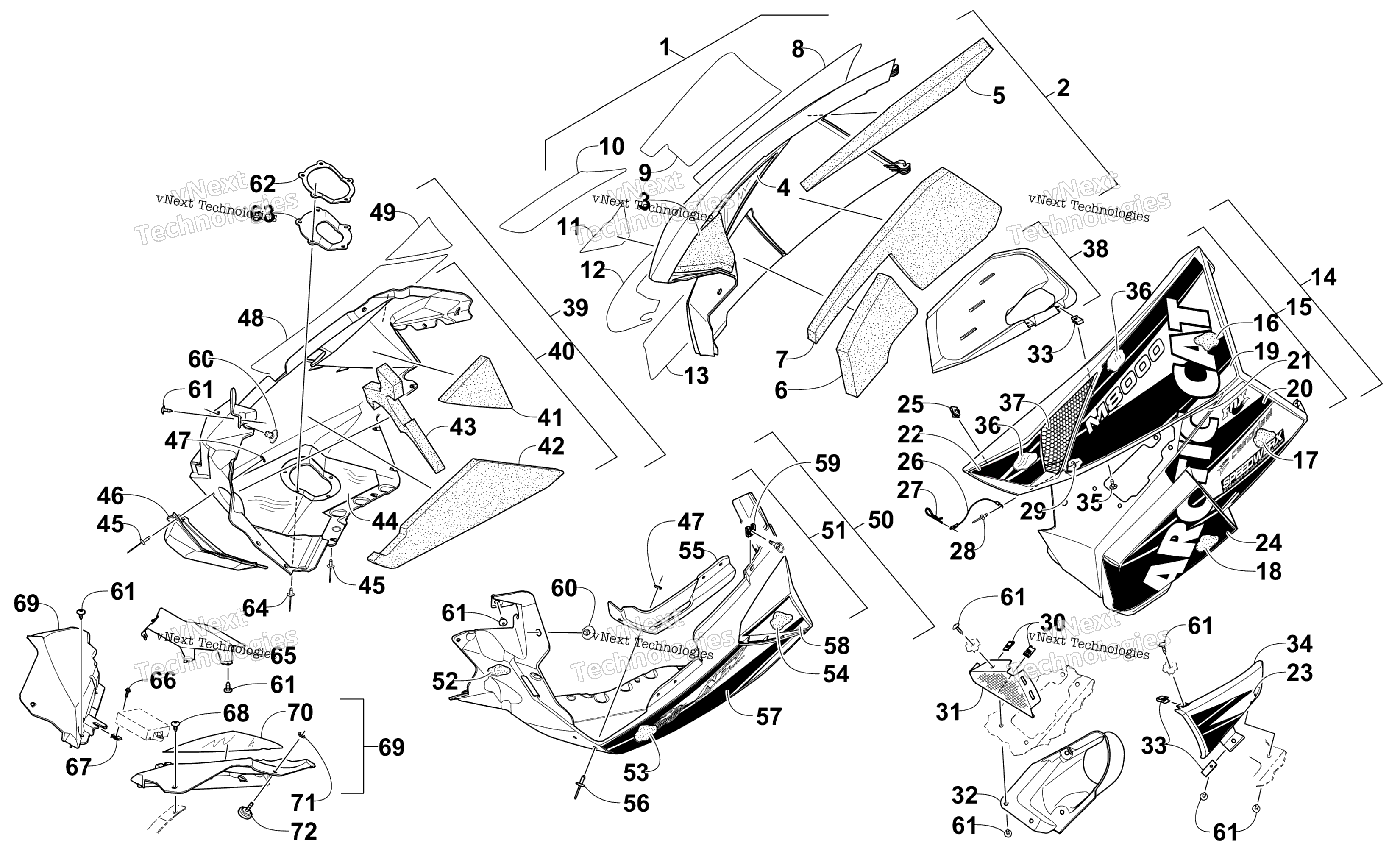

Схема Skid Plate и Side панель узла для M 8000 MCCLURE LTD 153 ORANGE (S2015M8HDMUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side w/Decals - Right - Black (inc. 2-13) art. 4718-540
По запросу
2
Panel, Side - Right w/Foam - Black (inc. 3-7) art. 3718-180
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foam, Side Panel - Lower Rear - Right art. 0617-634
По запросу
8
Decal, Side Panel - Upper Rear - Right art. 2621-222
По запросу
9
Decal, Side Panel - Lower Rear - Right art. 2621-230
По запросу
10
Decal, Side Panel - Center - Right art. 2621-226
По запросу
11
Decal, Side Panel - Upper Front - Right art. 2621-224
По запросу
12
Decal, Side Panel - Center Front - Right art. 2621-228
По запросу
13
Decal, Side Panel - Lower Front - Right art. 2621-232
По запросу
14
Panel, Side w/Decals - Left - Black (inc. 15-24) art. 4718-541
По запросу
15
Panel, Side w/Foam- Left - Black (inc. 16-18) art. 4718-553
По запросу
16
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
17
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
18
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
19
Decal, Side Panel - Upper Rear - Left art. 2621-223
По запросу
20
Decal, Side Panel - Lower Rear - Left art. 2621-231
По запросу
21
Decal, Side Panel - Center - Left art. 2621-227
По запросу
22
Decal, Side Panel - Upper Front - Left art. 2621-225
По запросу
23
Decal, Side Panel - Center Vent - Left art. 2621-315
По запросу
24
Decal, Side Panel - Lower Front - Left art. 2621-233
По запросу
25
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
26
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
27
Clip, Hairpin art. 0605-283
По запросу
28
Rivet art. 8060-486
По запросу
29
Washer art. 8050-127
По запросу
30
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
31
Screen, Intake art. 6606-925
По запросу
32
Duct, Intake - Inner art. 2602-794
По запросу
33
Clip, U-Nut art. 1623-030
По запросу
34
Duct, Intake - Outer - Black art. 2602-793
По запросу
35
Foil, Protective art. 0619-206
По запросу
36
Screen, Intake art. 5706-531
По запросу
37
Duct, Belt Cooling (inc. 38) art. 1702-369
По запросу
38
Foil, Protective art. 6606-694
По запросу
39
Plate, Skid w/Decals - Right - Orange (inc. 40-49) art. 4718-544
По запросу
40
Plate, Skid - w/o Decals - Right - Orange (inc. 41-47) art. 4718-542
По запросу
41
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
42
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
43
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
44
Foil, Protective art. 3612-325
По запросу
45
Заклепка Arctic Cat art. 8061-708
от 168 ₽
46
Deflector, Heat art. 2612-754
По запросу
47
Washer art. 0123-802
от 110 ₽
48
Decal, Skid Plate - Forward - Right art. 2621-236
По запросу
49
Decal, Skid Plate - Rear - Right art. 2621-234
По запросу
50
Plate, Skid w/Decals - Left - Orange (inc. 51-58) art. 4718-545
По запросу
51
Plate, Skid - w/o Decals - Left - Orange (inc. 52-56) art. 4718-543
По запросу
52
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
53
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
54
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
55
Panel, Reinforcement art. 6606-613
По запросу
56
Rivet art. 8061-688
По запросу
57
Decal, Skid Plate - Forward - Left art. 2621-237
По запросу
58
Decal, Skid Plate - Rear - Left art. 2621-235
По запросу
59
Clip, Retaining art. 2623-005
от 1 130 ₽
60
Pin, Retaining art. 6606-592
По запросу
61
Винт-саморез Arctic Cat art. 1623-129
По запросу
62
Plate, Exhaust Outlet art. 2612-796
По запросу
63
Seal, Exhaust Outlet art. 2612-795
По запросу
64
Rivet art. 8061-710
По запросу
65
Shield, Heat - EMC art. 0632-003
По запросу
66
Болт Arctic Cat art. 8408-620
от 190 ₽
67
Clip, U-Nut art. 0423-031
По запросу
68
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
69
Fascia, Front - Right - Black art. 6606-342
По запросу
69
Fascia, Front - Left - Black (inc. 70) art. 3718-303
По запросу
70
Foil, Protective art. 6606-405
По запросу
71
RETAINER,PUSHNUT - 3/16" STUD art. 2623-001
По запросу
72
Screw, Thumb art. 1623-999
По запросу
