модель 2015 года
- Модель M 8000
- Код модели M 8000 SNO PRO LTD ES 162 GREEN (S2015M8HELUSG)

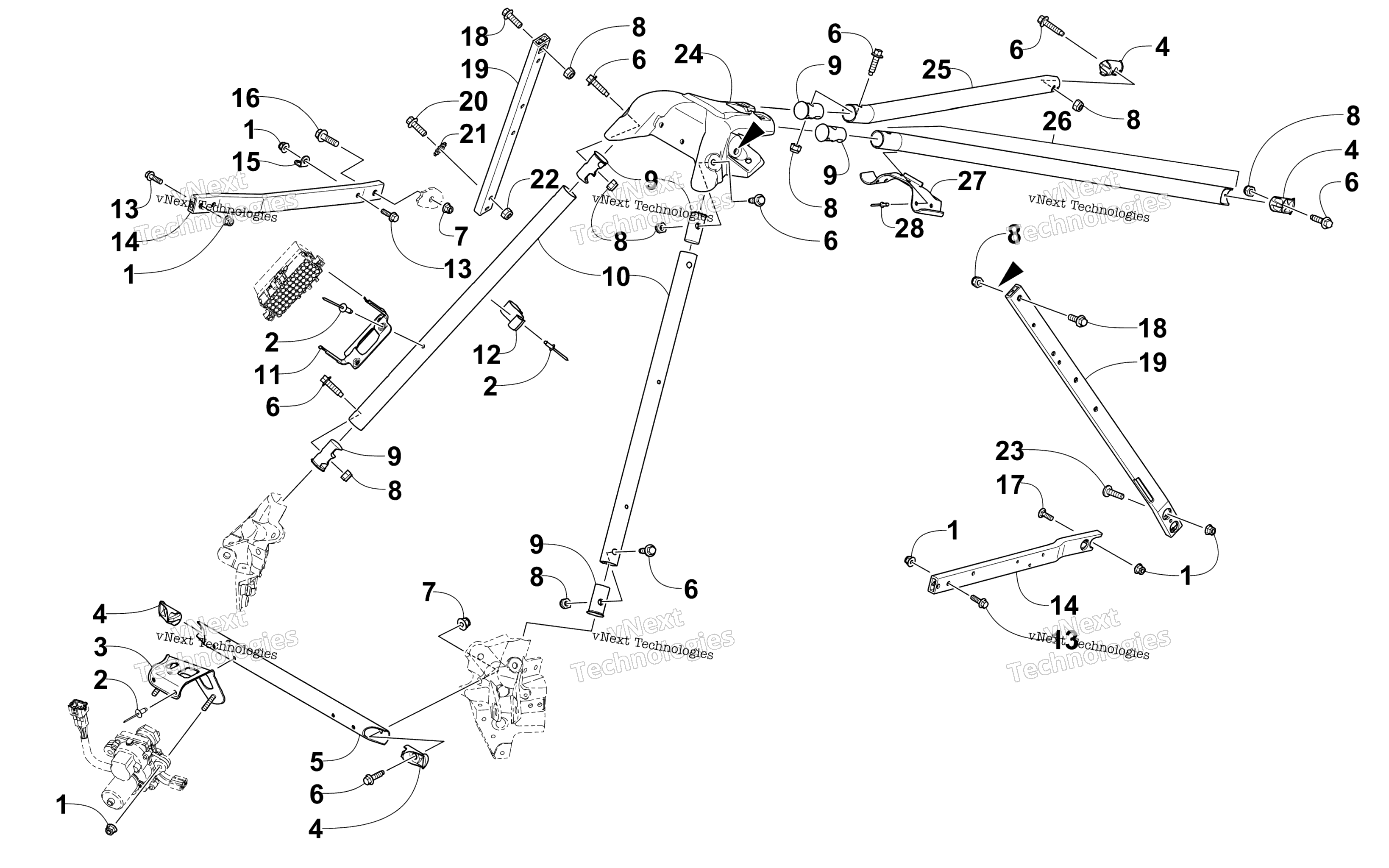

Схема рулевого управления Support Assembly для M 8000 SNO PRO LTD ES 162 GREEN (S2015M8HELUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Arctic Cat art. 8427-602
от 116 ₽
2
Заклепка Arctic Cat art. 8060-686
от 116 ₽
3
Bracket, Mounting - Servomotor art. 4706-845
По запросу
4
Insert art. 1607-002
По запросу
5
Support, Shock Mount Bracket art. 1607-351
По запросу
6
Screw, Cap art. 1623-982
По запросу
7
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
8
Nut, Lock art. 8422-802
По запросу
9
Insert art. 1607-747
По запросу
10
Spar, Front art. 1607-352
По запросу
11
Bracket, Mounting - Fuse Block art. 0645-653
По запросу
12
Clamp, Routing art. 1623-938
По запросу
13
Screw, Cap art. 8408-630
По запросу
14
Support, Chassis - Left art. 1607-368
По запросу
14
Support, Chassis - Right art. 0607-248
По запросу
15
Tab, Spring art. 2612-707
По запросу
16
Screw, Cap art. 8408-885
По запросу
17
Bolt, Carriage art. 1623-917
По запросу
18
Болт Arctic Cat art. 8408-820
от 110 ₽
19
Support, Side - Rear - Left art. 1607-581
По запросу
19
Support, Side - Rear - Right art. 0607-252
По запросу
20
Болт Arctic Cat art. 8408-625
от 116 ₽
21
Washer, Lock art. 8053-212
По запросу
22
Nut art. 8422-602
По запросу
23
Винт Arctic Cat art. 8476-616
По запросу
24
Support, Steering art. 1707-571
По запросу
25
Spar, Rear - Right - Black art. 1707-566
По запросу
26
Bracket, Hold-Down - Seat Base - Assembly (inc. 27-28) art. 5706-225
По запросу
27
Bracket, Hold-Down - Seat-Base art. 6706-034
По запросу
28
Rivet art. 8060-484
По запросу
