модель 2015 года
- Модель M 9000
- Код модели M 9000 SNO PRO LTD 162 ORANGE (S2015M9NLEUSO)

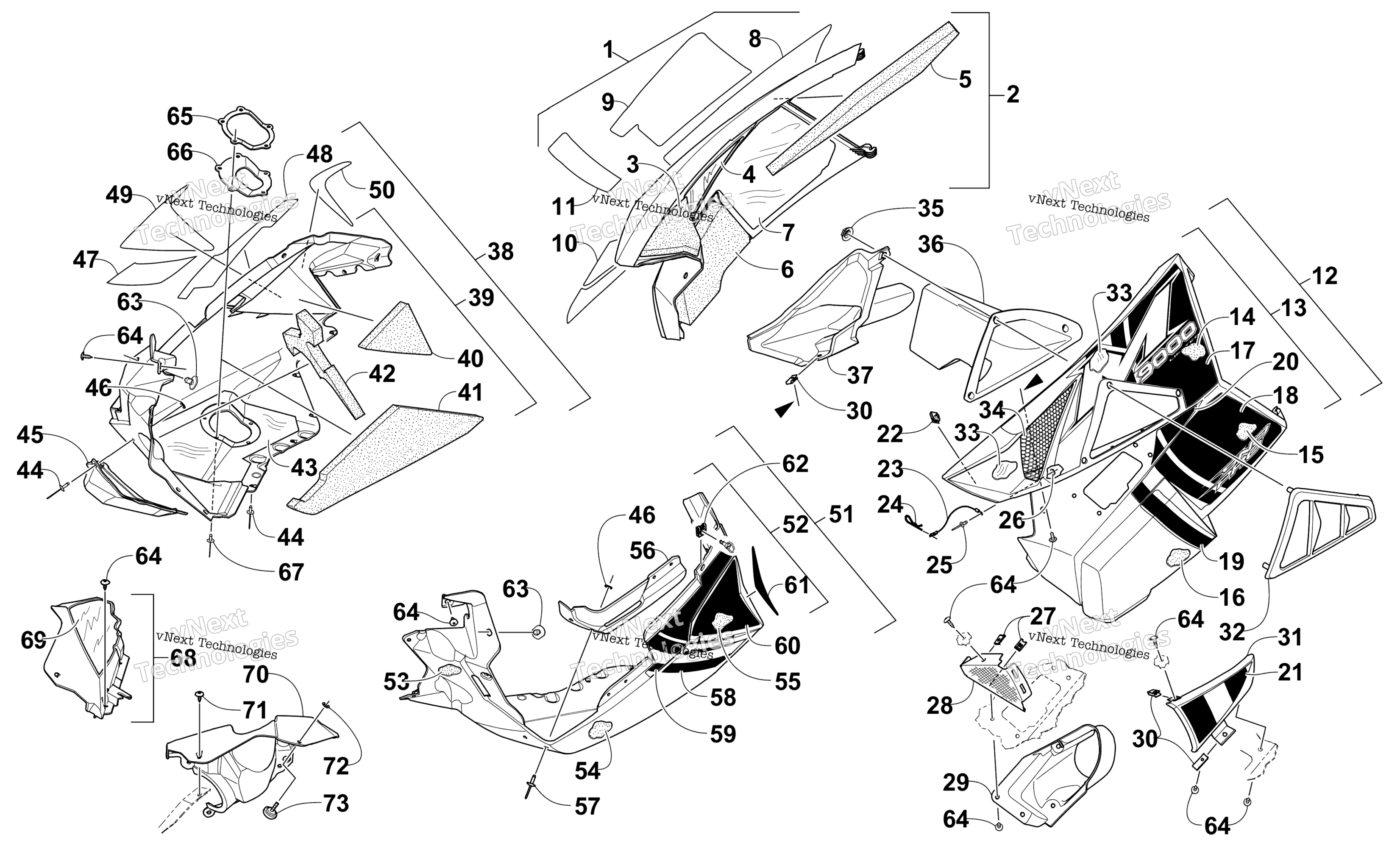

Схема Skid Plate и Side панель узла для M 9000 SNO PRO LTD 162 ORANGE (S2015M9NLEUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - w/Decals - Right - White (inc. 2-11) art. 4718-480
По запросу
2
Panel, Side - w/o Decals - Right - White (inc. 3-7) (Up to Serial #100445) art. 3718-766
По запросу
2
Panel, Side - w/o Decals - Right - White (inc. 3-7) (Above Serial #100445) art. 3718-454
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foil, Protective art. 6606-416
По запросу
8
Decal, Side Panel - Upper - Right art. 1621-620
По запросу
9
Decal, Side Panel - Lower Rear - Right art. 1621-624
По запросу
10
Decal, Side Panel - Center - Right art. 1621-622
По запросу
11
Decal, Side Panel - Lower Front - Right art. 1621-626
По запросу
12
Panel, Side - w/Decals - Left - White (inc. 13-20) art. 4718-481
По запросу
13
Panel, Side - w/o Decals - Left - White (inc. 14-16) (Above Serial #100445) art. 4718-559
По запросу
13
Panel, Side - w/o Decals - Left - White (inc. 14-16) (Up to Serial #100445) art. 4718-115
По запросу
14
Foam, Side Panel - Upper Rear - Left art. 0617-669
По запросу
15
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
16
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
17
Decal, Side Panel - Upper - Left art. 1621-621
По запросу
18
Decal, Side Panel - Lower Rear - Left art. 1621-625
По запросу
19
Decal, Side Panel - Lower Front - Left art. 1621-627
По запросу
20
Decal, Side Panel - Center - Left art. 2621-295
По запросу
21
Decal, Side Panel - Center Vent - Left art. 2621-293
По запросу
22
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
23
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
24
Clip, Hairpin art. 0605-283
По запросу
25
Rivet art. 8060-486
По запросу
26
Washer art. 8050-127
По запросу
27
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
28
Screen, Intake art. 6606-925
По запросу
29
Duct, Intake - Inner art. 2602-794
По запросу
30
Clip, U-Nut art. 1623-030
По запросу
31
Duct, Intake - Outer - White art. 2602-803
По запросу
32
Vent, Heat Duct art. 0608-648
По запросу
33
Foil, Protective art. 0619-206
По запросу
34
Screen, Intake art. 5706-531
По запросу
35
Гайка Arctic Cat art. 1623-469
По запросу
36
Duct, Heat art. 0708-596
По запросу
37
Duct, Air - Clutch art. 1702-367
По запросу
38
Plate, Skid - w/Decals - Right - White (inc. 39-50) art. 4718-188
По запросу
39
Plate, Skid - w/o Decals - Right - White (inc. 40-46) (Up to Serial #100445) art. 3718-746
По запросу
39
Plate, Skid - w/o Decals - Right - White (inc. 40-46) (Above Serial #100445) art. 4718-532
По запросу
40
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
41
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
42
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
43
Foil, Protective art. 3612-325
По запросу
44
Заклепка Arctic Cat art. 8061-708
от 168 ₽
45
Deflector, Heat art. 2612-754
По запросу
46
Washer art. 0123-802
от 110 ₽
47
Decal, Skid Plate - Front - Right art. 1621-630
По запросу
48
Decal, Skid Plate - Upper - Right art. 1621-628
По запросу
49
Decal, Skid Plate - Lower - Right art. 1621-680
По запросу
50
Decal, Skid Plate - Rear - Right art. 1621-682
По запросу
51
Plate, Skid - w/Decals - Left - White (inc. 52-61) art. 4718-533
По запросу
52
Plate, Skid - w/o Decals - Left - White (inc. 53-57) (Up to Serial #100445) art. 3718-769
По запросу
52
Plate, Skid - w/o Decals - Left - White (inc. 53-57) (Above Serial #100445) art. 4718-533
По запросу
53
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
54
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
55
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
56
Panel, Reinforcement art. 6606-613
По запросу
57
Rivet art. 8061-688
По запросу
58
Decal, Skid Plate - Front - Left art. 1621-631
По запросу
59
Decal, Skid Plate - Upper - Left art. 1621-629
По запросу
60
Decal, Skid Plate - Lower - Left art. 1621-681
По запросу
61
Decal, Skid Plate - Rear - Left art. 1621-683
По запросу
62
Clip, Retaining art. 2623-005
от 1 130 ₽
63
Pin, Retaining art. 6606-592
По запросу
64
Винт-саморез Arctic Cat art. 1623-129
По запросу
65
Plate, Exhaust Outlet art. 2612-796
По запросу
66
Seal, Exhaust Outlet art. 2612-799
По запросу
67
Rivet art. 8061-710
По запросу
68
Fascia, Front - Right - Black (inc. 69) art. 3718-302
По запросу
69
Foil, Protective art. 6606-404
По запросу
70
Fascia, Front - Left - Black art. 6606-351
По запросу
71
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
72
RETAINER,PUSHNUT - 3/16" STUD art. 2623-001
По запросу
73
Screw, Thumb art. 1623-999
По запросу
