модель 2015 года
- Модель XF 6000
- Код модели XF 6000 SNO PRO ES 137 GREEN EARLY BUILD (S2015XFDSPEBG)

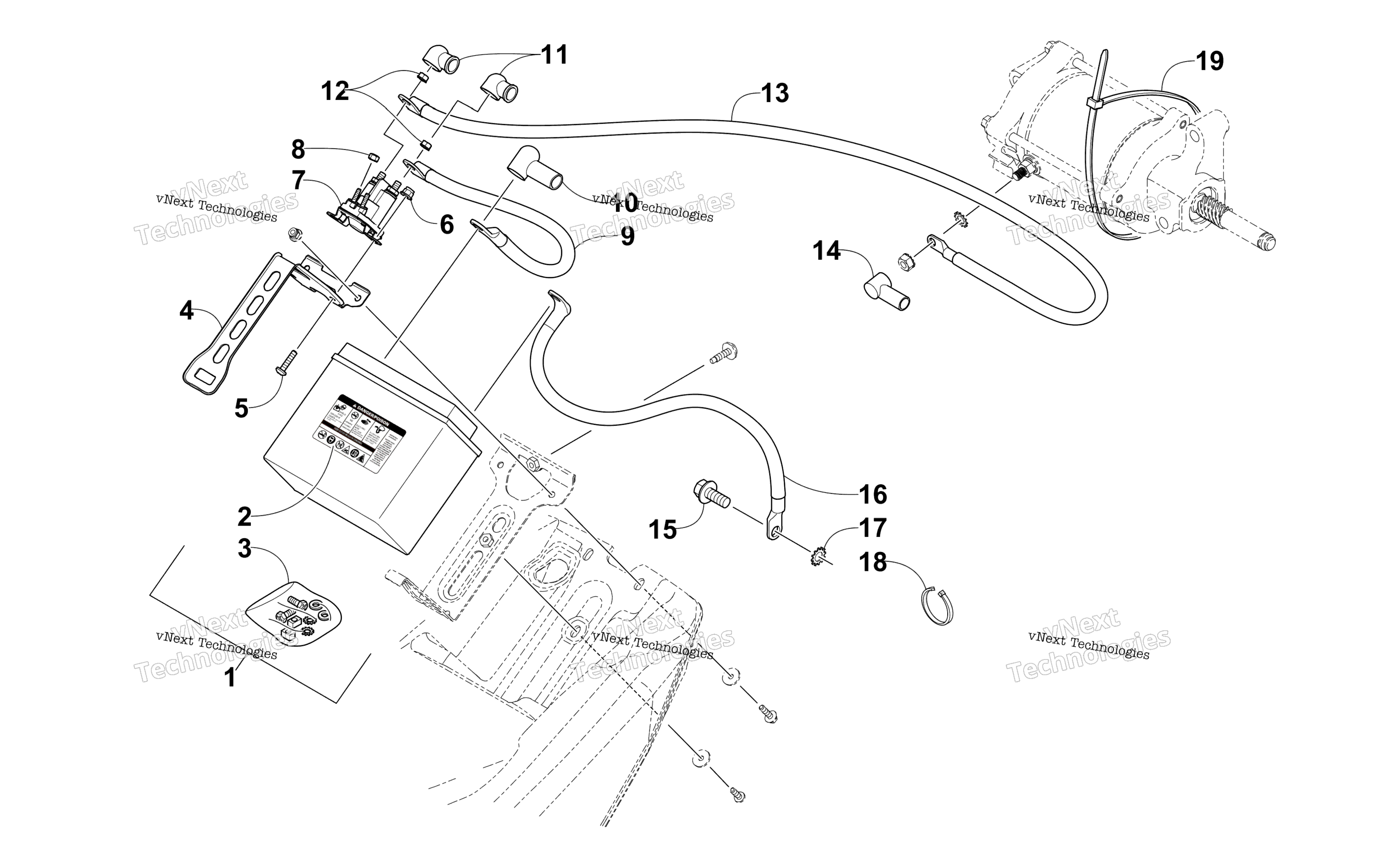

Схема аккумулятора ASSEMBLY для XF 6000 SNO PRO ES 137 GREEN EARLY BUILD (S2015XFDSPEBG)
Схема
Детали
Номер
Наименование детали
Цена
1
Battery (inc. 2-3) art. 0745-406
По запросу
2
Decal, Warning art. 0645-430
По запросу
3
Kit, Hardware art. 0445-082
По запросу
4
Bracket, Hold-Down - Battery art. 0645-674
По запросу
5
Винт Arctic Cat art. 8468-616
от 116 ₽
6
Гайка Arctic Cat art. 8427-602
от 116 ₽
7
Solenoid, Starter Relay art. 0645-673
от 1 473 ₽
8
Nut w/Washer art. 0624-524
По запросу
9
Cable, Battery/Solenoid (inc. 10 and one No. 11) art. 0645-649
По запросу
10
Boot, Terminal - Battery art. 0645-662
По запросу
11
Boot, Terminal - Battery art. 0645-697
По запросу
12
Nut w/Washer art. 0623-877
По запросу
13
Cable, Solenoid/Starter (inc. 14 and one No. 11) art. 0645-731
По запросу
14
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 1 шт.
15
Screw, Cap art. 8409-821
По запросу
16
Cable, Battery/Ground art. 0645-732
По запросу
17
Шайба Arctic Cat art. 8053-242
По запросу
18
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
18
Зажим Arctic Cat art. 0123-788
По запросу
19
Tie, Cable art. 0623-144
По запросу
