модель 2015 года
- Модель XF 6000
- Код модели XF 6000 SNO PRO LTD ES 137 ORANGE (S2015XFDLEUSO)

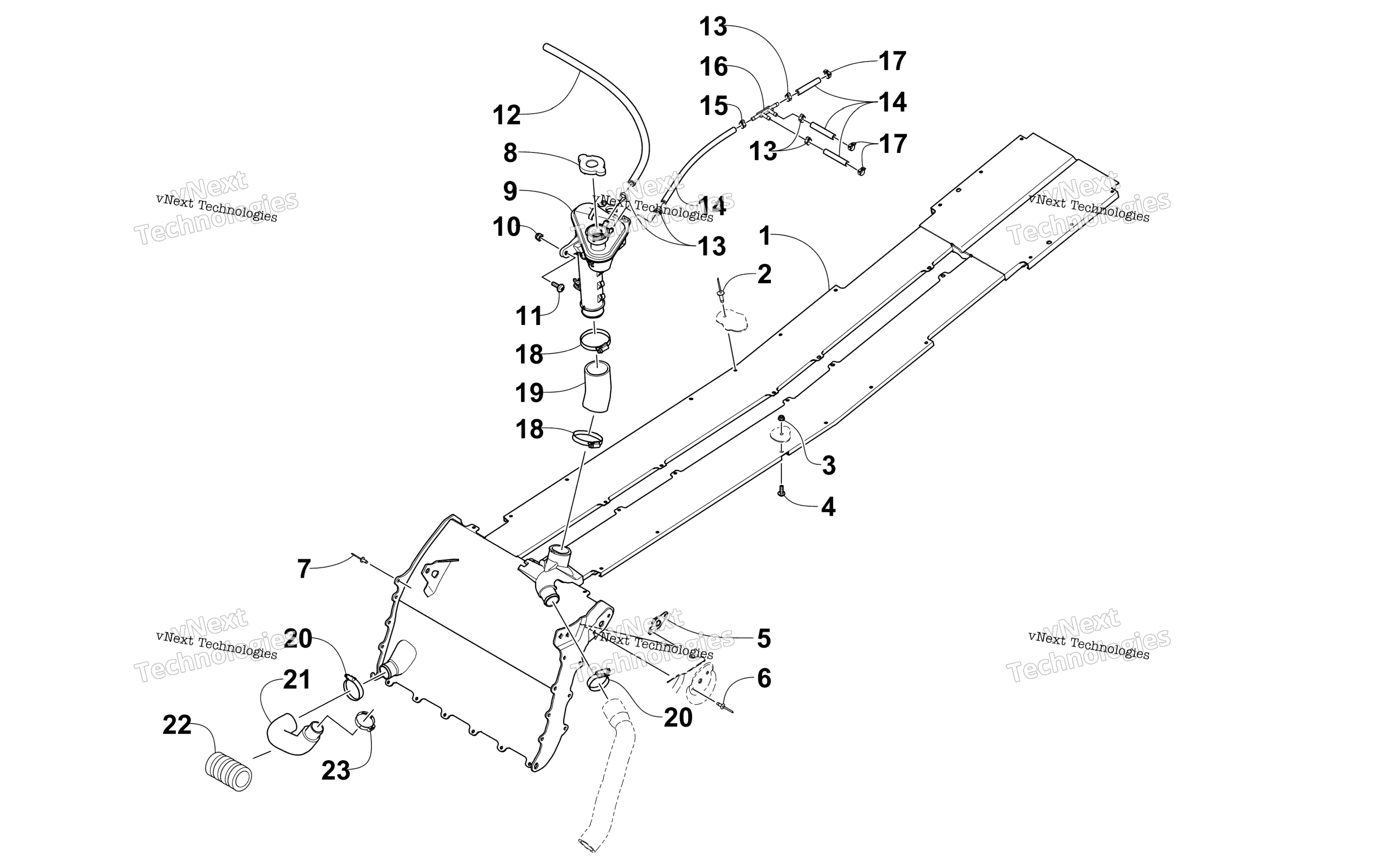

Схема системы охлаждения Assembly для XF 6000 SNO PRO LTD ES 137 ORANGE (S2015XFDLEUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat art. 0713-115
По запросу
2
Rivet art. 8060-682
По запросу
3
Nut, Lock art. 8422-502
По запросу
4
Screw, Machine art. 8476-516
По запросу
5
Plate, Retaining art. 0608-631
По запросу
6
Rivet - Zinc art. 8060-688
По запросу
7
Заклепка Arctic Cat art. 8060-686
от 116 ₽
8
Cap art. 2606-284
По запросу
9
Tank, Coolant art. 0613-135
По запросу
10
Nut art. 8422-602
По запросу
11
Screw, Machine art. 8476-625
от 160 ₽
12
Трубка зеленая Arctic Cat art. 0610-692
По запросу
12
Hose - Green - 100 ft art. 0610-693
По запросу
13
Clamp, Hose art. 1623-655
По запросу
14
Hose - 25 ft art. 0610-538
По запросу
15
Clamp, Hose art. 1623-619
По запросу
16
Fitting, Double-T art. 0610-717
По запросу
17
Хомут Arctic Cat art. 0623-063
от 683 ₽
18
Clamp, Hose art. 0423-317
По запросу
19
Hose, Coolant - Filler Neck/Heat Exchanger art. 0610-936
По запросу
20
Clamp, Hose art. 2623-088
По запросу
21
Hose, Coolant - Engine/Heat Exchanger art. 0610-864
По запросу
22
Conduit, Flexible - 4 in. art. 0619-619
По запросу
23
Clamp, Hose art. 1623-656
По запросу
