модель 2015 года
- Модель XF 7000
- Код модели XF 7000 SNO PRO LTD 137 ORANGE (S2015XFULEUSO)

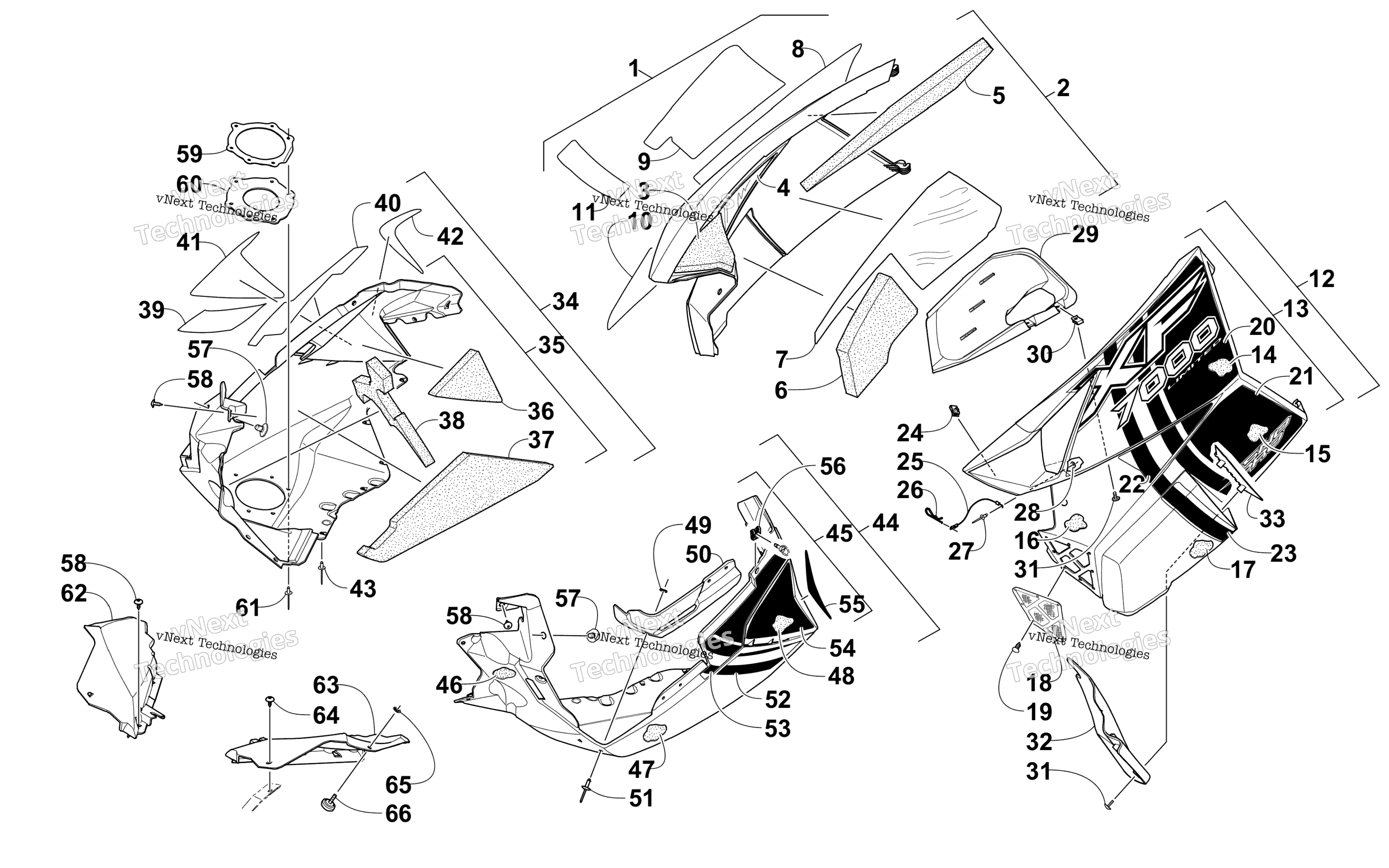

Схема Skid Plate и Side панель узла для XF 7000 SNO PRO LTD 137 ORANGE (S2015XFULEUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - w/Decals - Right - White (inc. 2-11) art. 4718-310
По запросу
2
Panel, Side - w/o Decals - Right - White (inc. 3-7) (Up to Serial #101030) art. 3718-766
По запросу
2
Panel, Side - w/o Decals - Right - White (inc. 3-7) (Above Serial #101030) art. 3718-454
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foil, Protective art. 6606-416
По запросу
8
Decal, Side Panel - Upper - Right art. 1621-612
По запросу
9
Decal, Side Panel - Lower Rear - Right art. 1621-624
По запросу
10
Decal, Side Panel - Center - Right art. 1621-622
По запросу
11
Decal, Side Panel - Lower Front - Right art. 1621-626
По запросу
12
Panel, Side - w/Decals - Left - White (inc. 13-23) art. 4718-311
По запросу
13
Panel, Side - w/o Decals - Left - White (inc. 14-19) (Above Serial #101030) art. 4718-103
По запросу
13
Panel, Side - w/o Decals - Left - White (inc. 14-19) (Up to Serial #101030) art. 4718-111
По запросу
14
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
15
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
16
Foam, Side Panel - Center Front - Left art. 0617-631
По запросу
17
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
18
Screen, Vent art. 2602-704
По запросу
19
Clip, Retaining art. 0623-269
По запросу
20
Decal, Side Panel - Upper - Left art. 1621-613
По запросу
21
Decal, Side Panel - Lower Rear - Left art. 1621-625
По запросу
22
Decal, Side Panel - Center - Left art. 1621-623
По запросу
23
Decal, Side Panel - Lower Front - Left art. 1621-627
По запросу
24
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
25
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
26
Clip, Hairpin art. 0605-283
По запросу
27
Rivet art. 8060-486
По запросу
28
Washer art. 8050-127
По запросу
29
Duct, Belt Cooling art. 1702-369
По запросу
30
Clip, U-Nut art. 1623-030
По запросу
31
Винт Arctic Cat art. 2623-164
от 368 ₽
32
Deflector, Air art. 2602-711
По запросу
33
Retainer, Air Deflector art. 2602-703
По запросу
34
Plate, Skid - w/Decals - Right - White (inc. 35-42) art. 4718-328
По запросу
35
Plate, Skid - w/o Decals - Right - White (inc. 36-38) (Up to Serial #101030) art. 4718-332
По запросу
35
Plate, Skid - w/o Decals - Right - White (inc. 36-38) (Above Serial #101030) art. 4718-534
По запросу
36
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
37
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
38
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
39
Decal, Skid Plate - Front - Right art. 1621-630
По запросу
40
Decal, Skid Plate - Upper - Right art. 1621-628
По запросу
41
Decal, Skid Plate - Lower - Right art. 1621-680
По запросу
42
Decal, Skid Plate - Rear - Right art. 1621-682
По запросу
43
Заклепка Arctic Cat art. 8061-708
от 168 ₽
44
Plate, Skid - w/Decals - Left - White (inc. 45-55) art. 4718-533
По запросу
45
Plate, Skid - w/o Decals - Left - White (inc. 46-51) (Up to Serial #101030) art. 3718-769
По запросу
45
Plate, Skid - w/o Decals - Left - White (inc. 46-51) (Above Serial #101030) art. 4718-533
По запросу
46
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
47
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
48
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
49
Washer art. 0123-802
от 110 ₽
50
Panel, Reinforcement art. 6606-613
По запросу
51
Rivet art. 8061-688
По запросу
52
Decal, Skid Plate - Front - Left art. 1621-631
По запросу
53
Decal, Skid Plate - Upper - Left art. 1621-629
По запросу
54
Decal, Skid Plate - Lower - Left art. 1621-681
По запросу
55
Decal, Skid Plate - Rear - Left art. 1621-683
По запросу
56
Clip, Retaining art. 2623-005
от 1 130 ₽
57
Pin, Retaining art. 6606-592
По запросу
58
Винт-саморез Arctic Cat art. 1623-129
По запросу
59
Plate, Exhaust Outlet art. 2612-685
По запросу
60
Seal, Exhaust Outlet art. 2612-964
По запросу
61
Клепка art. 8061-508
По запросу
62
Fascia, Front - Right - Black art. 6606-342
По запросу
63
Fascia, Front - Left - Black art. 6606-579
По запросу
64
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
65
RETAINER,PUSHNUT - 3/16" STUD Optional art. 2623-001
По запросу
66
Screw, Thumb Optional art. 1623-999
По запросу
