модель 2015 года
- Модель XF 9000
- Код модели XF 9000 HIGH COUNTRY LTD 141 ORANGE (S2015X9NHCUSO)

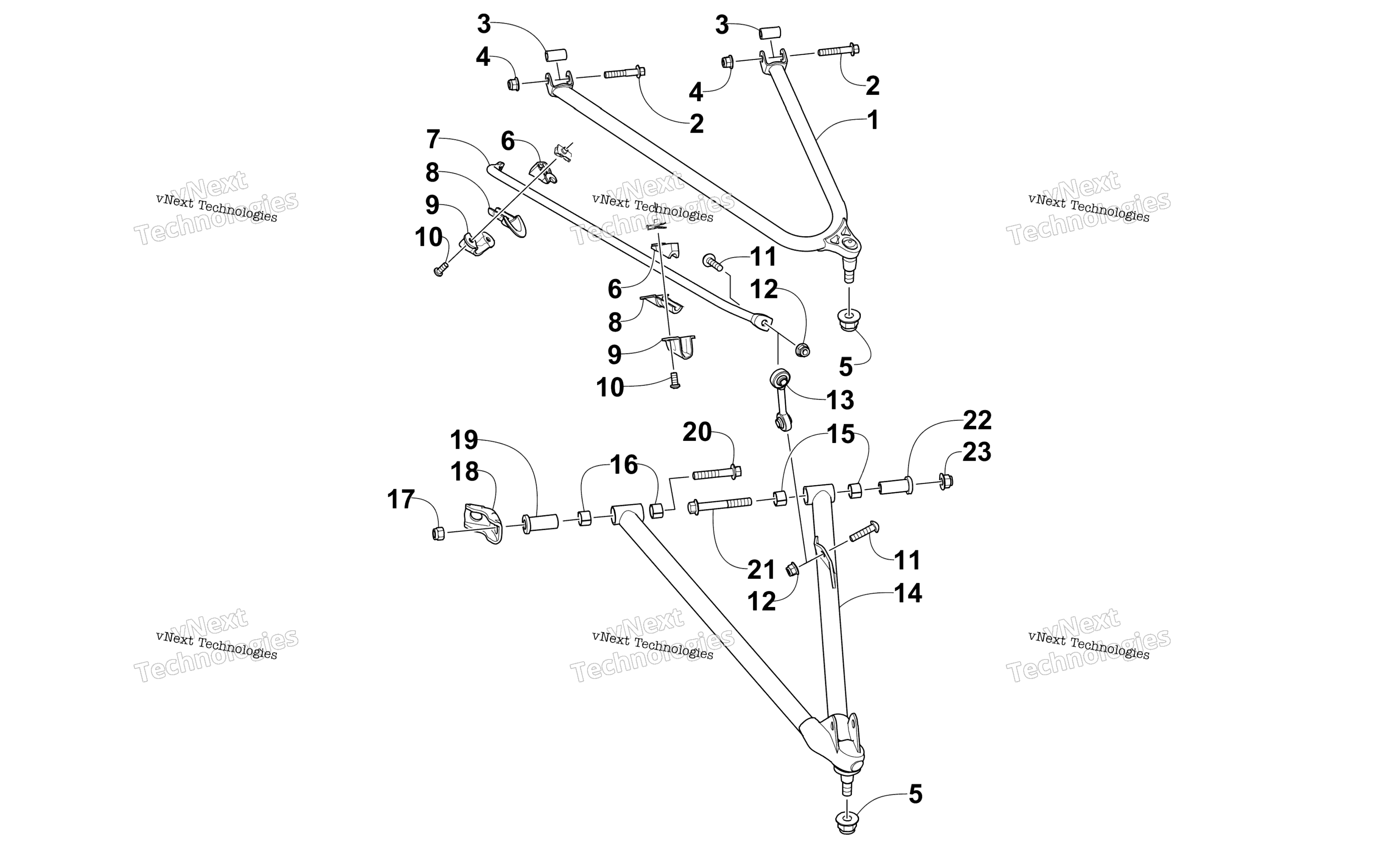

Схема узла рычага и стабилизатора для XF 9000 HIGH COUNTRY LTD 141 ORANGE (S2015X9NHCUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
A-Arm, Upper Left - White art. 3703-353
По запросу
1
A-Arm, Upper Right - White art. 3703-352
По запросу
2
Болт передней подвески M6X1.0X45 Arctic Cat art. 8413-645
от 890 ₽
Аналог
890 ₽
Требуется 4 шт.
3
Втулка передней подвески Arctic Cat art. 3603-258
от 890 ₽
Аналог
890 ₽
Требуется 4 шт.
4
Nut, Lock art. 8437-604
от 890 ₽
Аналог
890 ₽
Требуется 4 шт.
5
Гайка Arctic Cat art. 8427-202
от 221 ₽
6
Bushing art. 2603-946
По запросу
7
Bar, Sway art. 2703-793
По запросу
8
Bushing art. 2603-947
По запросу
9
Bracket, Mounting - Sway Bar art. 2603-857
По запросу
10
Screw, Machine art. 8468-620
По запросу
11
Screw, Cap art. 8476-835
По запросу
12
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
13
Link, Sway Bar art. 3603-295
от 2 949 ₽
14
A-Arm, Lower Right - White (inc. two No. 15 and two No. 16) art. 3703-328
По запросу
14
A-Arm, Lower Left - White (inc. two No. 15 and two No. 16) art. 3703-329
По запросу
15
Подшипник рычага Arctic Cat art. 1603-895
от 290 ₽
Аналог
3 212 ₽
Требуется 4 шт.
Подписаться
16
Bearing art. 2603-911
от 2 618 ₽
17
Nut, Lock art. 1623-965
от 2 618 ₽
18
Brace, Lower A-Arm - Front art. 2603-909
от 2 618 ₽
19
Втулка рычага Arctic Cat art. 2603-916
от 2 618 ₽
20
Болт передней подвески M12X1.25X76 Arctic Cat art. 1623-953
от 2 618 ₽
21
Болт Arctic Cat art. 8409-075
от 210 ₽
22
Втулка нижнего рычага Arctic Cat art. 2603-543
от 690 ₽
23
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
