модель 2015 года
- Модель ZR 4000
- Код модели ZR 4000 LXR GREEN (S2015ZRCEFUSG)

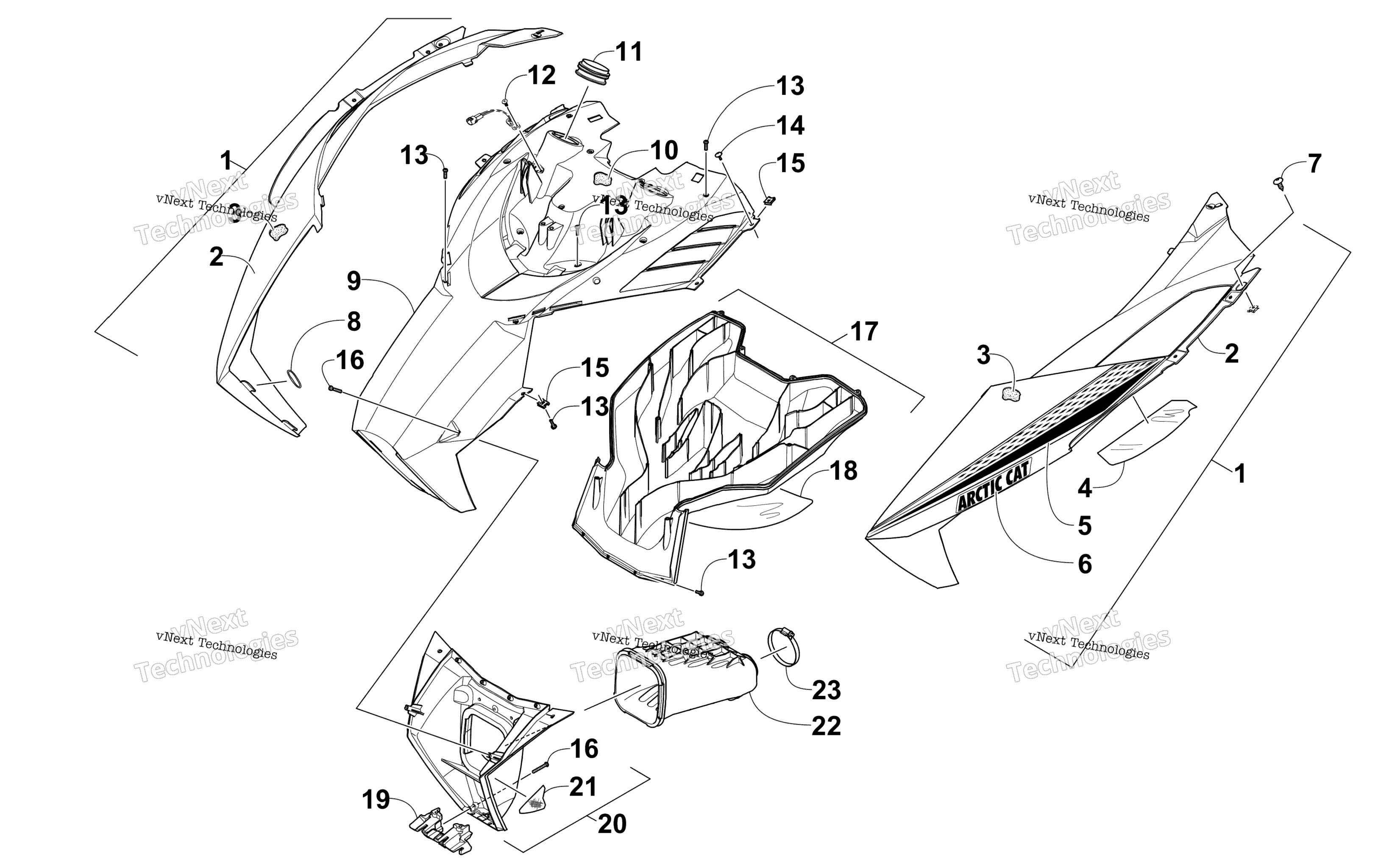

Схема капота And Air Intake Assembly для ZR 4000 LXR GREEN (S2015ZRCEFUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Right - Team Arctic Green (inc. 2-3, 5, and one No. 6) art. 4718-428
По запросу
1
Hood w/Decals - Left - Team Arctic Green (inc. 2-5 and one No. 6) art. 4718-429
По запросу
2
Hood w/o Decals - Right - Green (inc. 3) art. 3718-656
По запросу
2
Hood w/o Decals - Left - Green (inc. 3-4) art. 3718-657
По запросу
3
Foam, Hood - Left art. 0617-647
По запросу
3
Foam, Hood - Right art. 0617-646
По запросу
4
Foil, Protective art. 6606-407
По запросу
5
Decal, Hood - Left art. 1621-571
По запросу
5
Decal, Hood - Right art. 1621-570
По запросу
6
Decal, "Arctic Cat" art. 0621-755
По запросу
7
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
8
Кольцо резиновое Arctic Cat art. 1623-960
По запросу
9
Пластик Arctic Cat art. 5706-356
от 23 930 ₽
10
Foam, Intake art. 0617-648
от 1 156 ₽
11
Seal art. 6606-386
По запросу
12
Clip, Retaining art. 0623-165
По запросу
13
Screw, Self-Tapping art. 1623-933
По запросу
14
Винт Arctic Cat art. 2623-164
от 368 ₽
15
Nut, U art. 1623-939
По запросу
16
Screw, Self-Tapping art. 1623-929
По запросу
17
Plenum, Intake - Lower Rear (inc. 18) art. 5706-358
По запросу
18
Foil, Protective art. 6606-406
По запросу
19
Retainer, Plenum art. 6606-822
По запросу
20
Plenum, Air Intake - Lower Front - w/Reflector (inc. 21) art. 5706-990
По запросу
21
Decal, Reflector - Amber art. 0621-989
По запросу
22
Boot art. 2670-460
По запросу
23
Clamp art. 0423-066
По запросу
