модель 2015 года
- Модель ZR 6000
- Код модели ZR 6000 R SX GREEN (S2015ACDPRUSG)

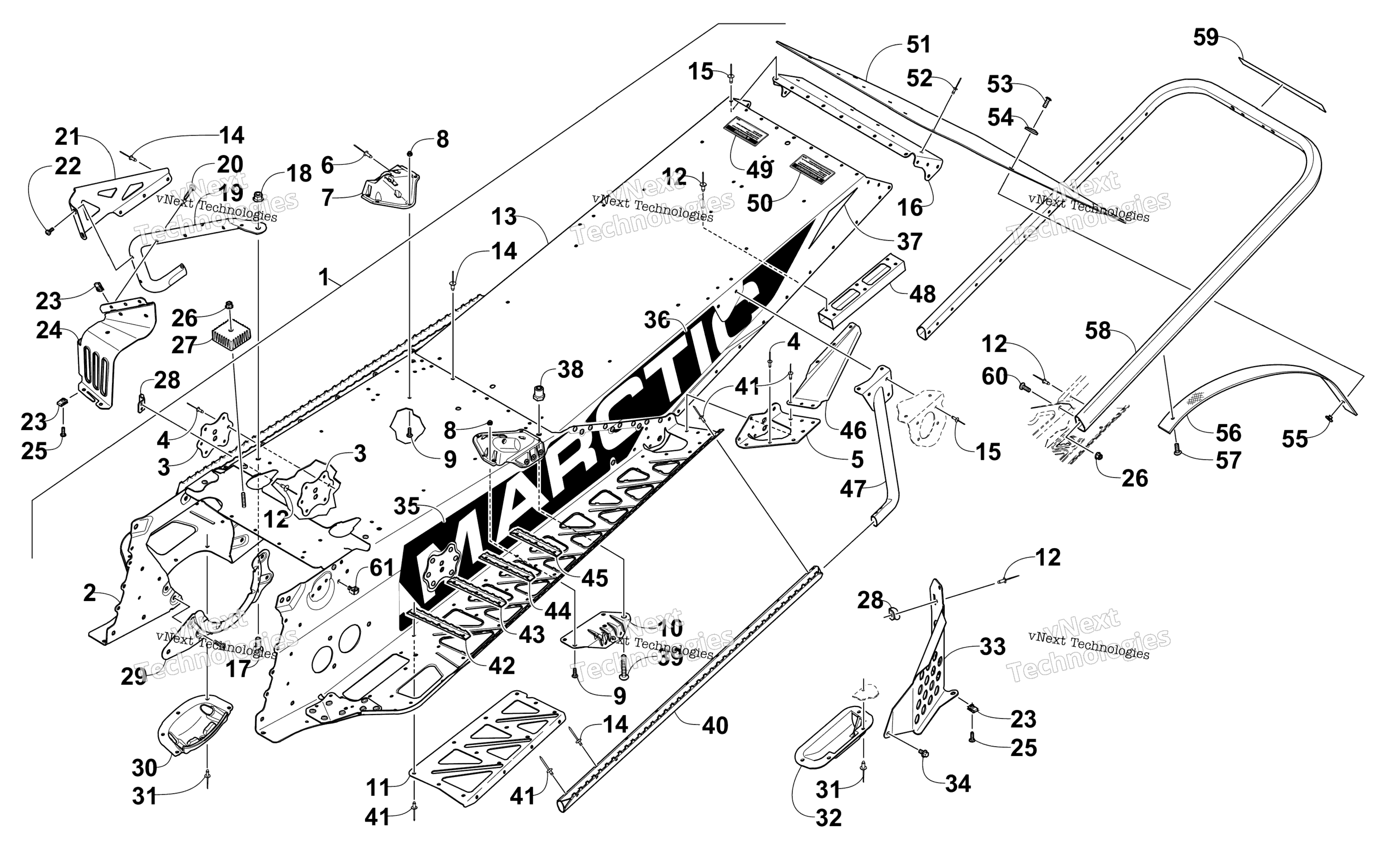

Схема Tunnel, задний Bumper, и Snowflap узла для ZR 6000 R SX GREEN (S2015ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly - Black art. 2707-516
По запросу
1
Tunnel Assembly - Black (inc. 2-16) art. 2707-516
По запросу
2
Tunnel, Front - Assembly - Black (inc. 3-5) art. 2707-610
По запросу
3
Plate, Backing - Front Arm - Black art. 2707-611
По запросу
4
Rivet art. 1623-257
По запросу
5
Bracket, Mounting - Suspension - Right art. 1607-276
По запросу
5
Bracket, Mounting - Suspension - Left art. 1607-277
По запросу
6
Rivet art. 1623-206
от 11 789 ₽
Аналог
11 789 ₽
Требуется 6 шт.
7
Bracket, Mounting - Rear Spar - Right - Black art. 1707-692
По запросу
7
Bracket, Mounting - Rear Spar - Left - Black art. 1707-693
По запросу
8
Nut, Lock art. 8422-502
По запросу
9
Screw, Machine art. 8476-516
По запросу
10
Plate, Backing - Left art. 1607-359
По запросу
10
Plate, Backing - Right art. 1607-358
По запросу
11
Support, Running Board - Right - Black art. 2707-612
По запросу
11
Support, Running Board - Left - Black art. 2707-613
По запросу
12
Заклепка Arctic Cat art. 8060-706
от 116 ₽
13
Tunnel, Rear - Black art. 2707-622
По запросу
14
Rivet art. 1623-130
По запросу
15
Rivet - Black art. 8060-702
По запросу
16
End Cap, Tunnel - Black art. 2707-623
По запросу
17
Screw, Machine art. 8476-820
По запросу
18
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
19
Support, Footrest - Left - Black art. 1707-637
По запросу
19
Support, Footrest - Right - Black art. 1707-636
По запросу
20
Screw, Machine art. 8468-535
По запросу
21
Gusset, Footrest - Left - Black art. 2707-199
По запросу
21
Gusset, Footrest - Right - Black art. 2707-198
По запросу
22
Винт Arctic Cat art. 0423-538
от 110 ₽
23
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
24
Footrest - Right - Black art. 1707-556
По запросу
24
Footrest - Left - Black art. 1707-557
По запросу
25
Screw, Machine art. 8470-516
По запросу
26
Гайка Arctic Cat art. 8427-602
от 116 ₽
27
Regulator, Voltage art. 0630-181
По запросу
28
Bracket, Hold-Down - Left art. 1606-441
По запросу
28
Bracket, Hold-Down - Right art. 6606-586
По запросу
29
Brace, Support art. 1607-306
По запросу
30
Protector, Chain Case art. 1607-109
По запросу
31
Заклепка Arctic Cat art. 8061-708
от 168 ₽
32
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
33
Shield, Brake Disc - Black art. 2707-258
По запросу
34
Screw, Cap art. 8408-613
По запросу
35
Decal, Tunnel - Front - Left art. 2621-369
По запросу
35
Decal, Tunnel - Front - Right art. 2621-368
По запросу
36
Decal, Tunnel - Rear - Left art. 2621-367
По запросу
36
Decal, Tunnel - Rear - Right art. 2621-366
По запросу
37
Decal, Reflector - Red art. 8621-870
По запросу
38
Stand-Off, Gas Tank - Black art. 2704-880
По запросу
39
SCREW,MACH-TSPNH M8X1.25X50 CL8.8 BLK art. 8468-850
По запросу
40
Roll, Tunnel - Right - Black art. 2707-170
По запросу
40
Roll, Tunnel - Left - Black art. 2707-171
По запросу
41
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
42
Plate, Grip (6.5 in.) - Black art. 2707-614
По запросу
43
Plate, Grip (6.0 in.) - Black art. 2707-615
По запросу
44
Plate, Grip (5.7 in.) - Black art. 2707-616
По запросу
45
Plate, Grip (5.3 in.) - Black art. 2707-617
По запросу
46
Gusset, Running Board - Right - Black art. 2707-618
По запросу
46
Gusset, Running Board - Left - Black art. 2707-619
По запросу
47
Gusset, Tunnel Roll - Right - Black art. 2707-620
По запросу
47
Gusset, Tunnel Roll - Left - Black art. 2707-621
По запросу
48
Protector, Tunnel art. 5706-547
По запросу
49
Decal, Warning - Towing (English) art. 5611-853
По запросу
50
Decal, Warning - Towing (French) art. 5611-852
По запросу
51
Snowflap art. 6606-623
По запросу
52
Rivet art. 8061-706
По запросу
53
Screw, Machine art. 8017-607
По запросу
54
Washer art. 1623-242
По запросу
55
Nut art. 1623-608
По запросу
56
Strap, Snowflap Restraint art. 3604-157
По запросу
57
Rivet art. 8061-710
По запросу
58
Bumper, Rear - Team Arctic Green art. 2707-517
По запросу
59
Decal, Rear Bumper - "Sno Pro" art. 2621-346
По запросу
60
Болт Arctic Cat art. 8476-620
По запросу
61
Clip, Routing art. 1623-406
По запросу
