модель 2015 года
- Модель ZR 6000
- Код модели ZR 6000 R XC GREEN (S2015ACDCCUSG)

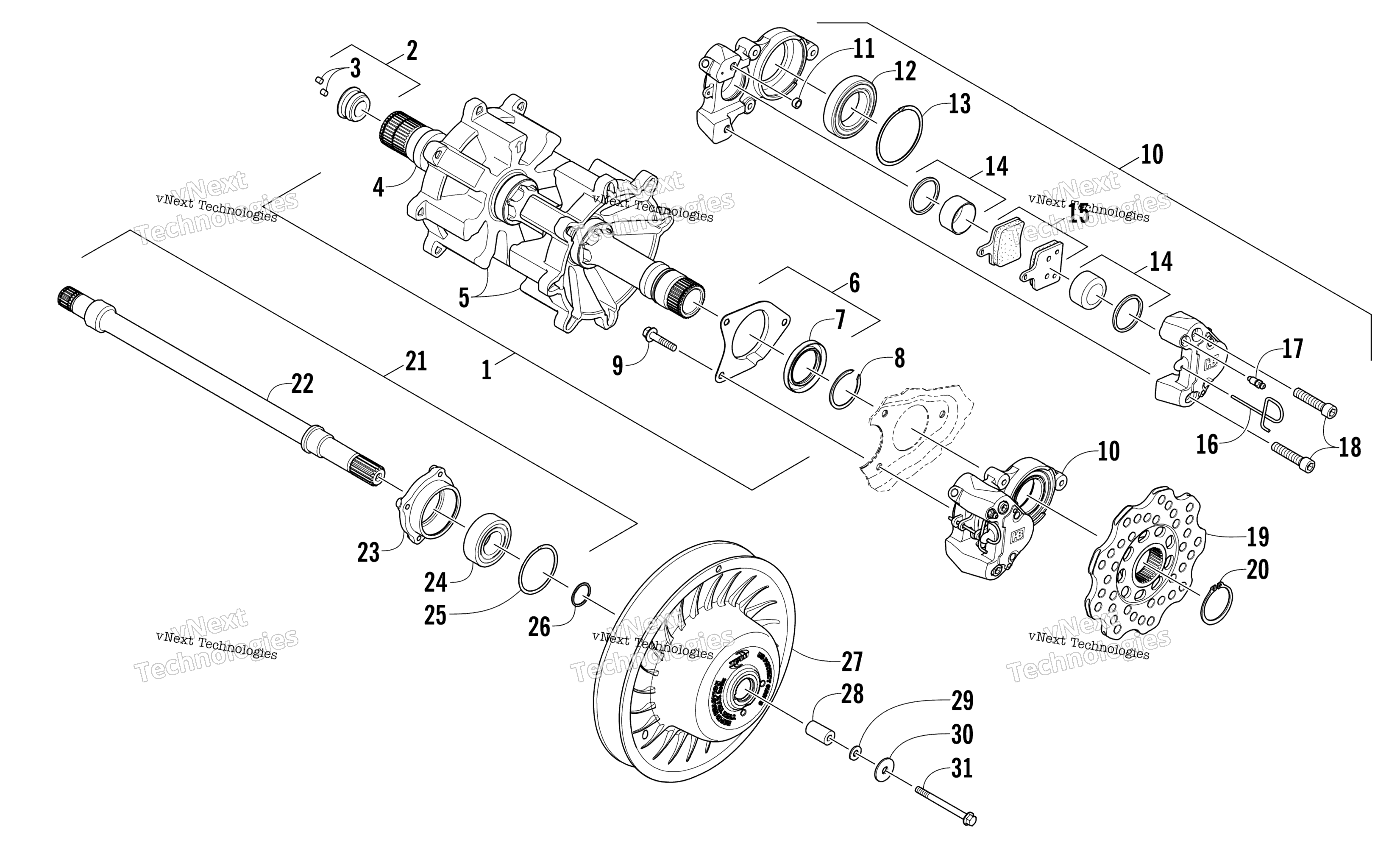

Схема привода Train Shafts And Brake Assemblies для ZR 6000 R XC GREEN (S2015ACDCCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Track, Drive - Assembly (inc. 2-8) art. 0728-233
По запросу
2
Plug, Magnetic - Assembly (inc. 3) art. 1702-072
По запросу
3
Magnet art. 2602-211
По запросу
4
Вал привода гусеницы Arctic Cat art. 3602-321
По запросу
5
Sprocket, Drive art. 2602-911
По запросу
6
Plate, Retaining - Seal (inc. 7) art. 1702-502
По запросу
7
Seal art. 1602-344
По запросу
8
Ring, Retaining art. 2602-233
По запросу
9
Болт M8X1.25X30 Arctic Cat art. 8408-831
По запросу
10
Caliper, Brake - Assembly (inc. 11-18) art. 2602-866
По запросу
11
Seal art. 2602-411
По запросу
12
Bearing art. 2602-198
от 1 035 ₽
13
Ring, Retaining art. 2602-280
По запросу
14
Piston Set art. 2602-643
По запросу
15
Pad, Brake - Set (inc. 16) art. 2602-870
По запросу
16
Pin, Retaining art. 2602-409
По запросу
17
Fitting, Bleed art. 2602-408
По запросу
18
Screw, Cap art. 2602-644
По запросу
19
Disc, Brake art. 2602-720
По запросу
20
Ring, Retaining art. 2602-629
По запросу
21
Shaft, Driven - Assembly (inc. 22-25) art. 1702-409
По запросу
22
Shaft, Driven art. 2602-884
По запросу
23
Hub, Bearing art. 2602-422
По запросу
24
Bearing art. 2602-247
от 3 830 ₽
Аналог
1 700 ₽
Требуется 1 шт.
Подписаться
Аналог
3 830 ₽
Требуется 1 шт.
25
Ring, Retaining art. 2602-236
По запросу
26
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
27
Clutch, Driven - Assembly art. 0726-374
По запросу
28
Shaft, Stub art. 0648-819
По запросу
29
Шайба Arctic Cat art. 0123-053
от 326 ₽
30
Шайба 21/64X1-1/2X Arctic Cat art. 0123-019
от 473 ₽
31
Болт Arctic Cat art. 8408-880
от 326 ₽
