модель 2015 года
- Модель ZR 6000
- Код модели ZR 6000 SNO PRO LTD ES ORANGE (S2015ZRDLEUSO)

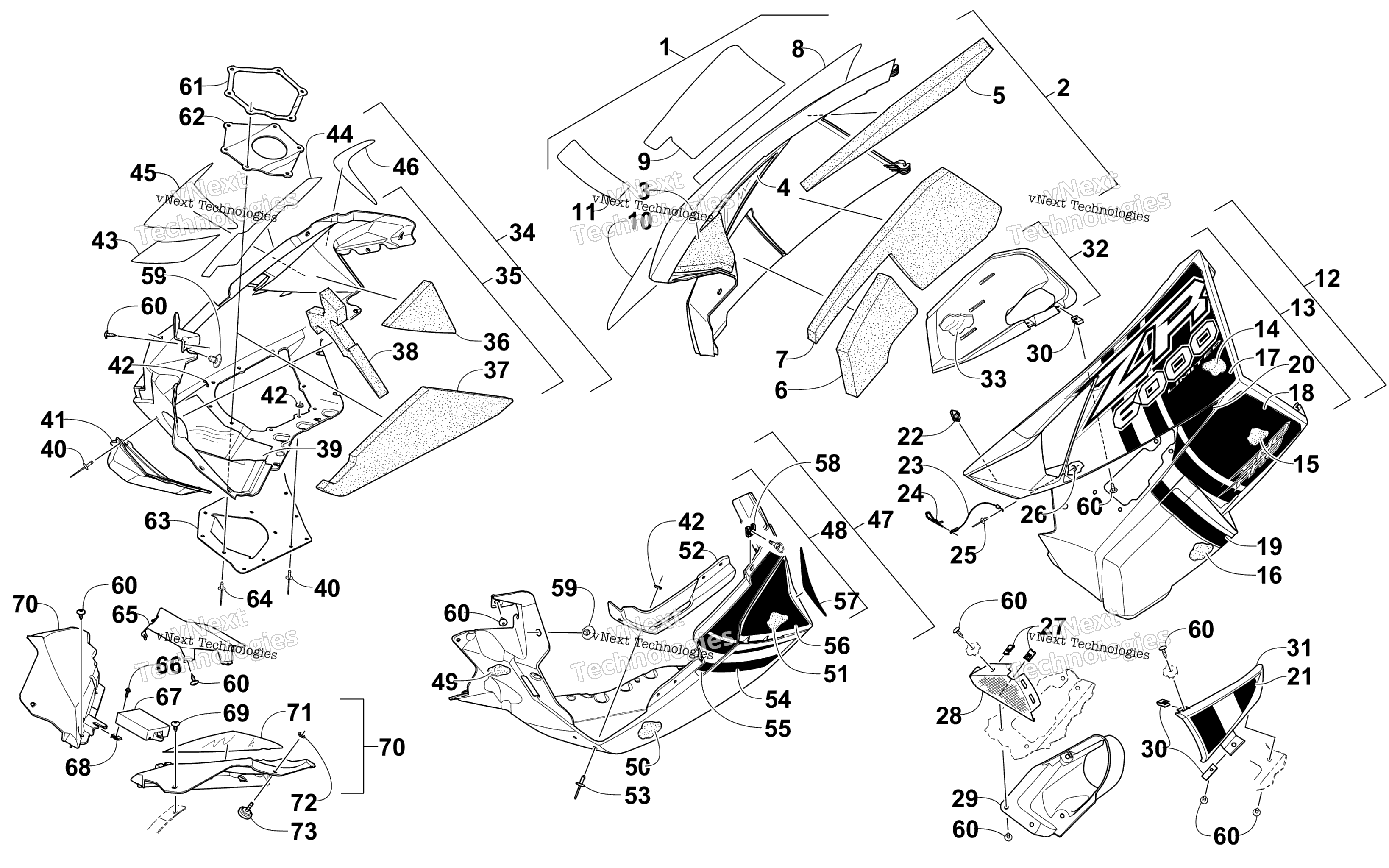

Схема Skid Plate и Side панель узла для ZR 6000 SNO PRO LTD ES ORANGE (S2015ZRDLEUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - w/Decals - Right - White (inc. 2-11) art. 4718-286
По запросу
2
Panel, Side - w/o Decals - Right - White (inc. 3-7) art. 3718-438
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foam, Side Panel - Lower Rear - Right art. 0617-634
По запросу
8
Decal, Side Panel - Upper - Right art. 1621-602
По запросу
9
Decal, Side Panel - Lower Rear - Right art. 1621-624
По запросу
10
Decal, Side Panel - Center - Right art. 1621-622
По запросу
11
Decal, Side Panel - Lower Front - Right art. 1621-626
По запросу
12
Panel, Side - w/Decals - Left - White (inc. 13-21) art. 4718-287
По запросу
13
Panel, Side - w/o Decals - Left - White (inc. 14-16) art. 4718-555
По запросу
14
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
15
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
16
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
17
Decal, Side Panel - Upper - Left art. 1621-603
По запросу
18
Decal, Side Panel - Lower Rear - Left art. 1621-625
По запросу
19
Decal, Side Panel - Lower Front - Left art. 1621-627
По запросу
20
Decal, Side Panel - Center - Left art. 2621-295
По запросу
21
Decal, Side Panel - Center Vent - Left art. 2621-293
По запросу
22
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
23
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
24
Clip, Hairpin art. 0605-283
По запросу
25
Rivet art. 8060-486
По запросу
26
Washer art. 8050-127
По запросу
27
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
28
Screen, Intake art. 6606-925
По запросу
29
Duct, Intake - Inner art. 2602-794
По запросу
30
Clip, U-Nut art. 1623-030
По запросу
31
Duct, Intake - Outer - White art. 2602-803
По запросу
32
Duct, Belt Cooling (inc. 33) art. 1702-369
По запросу
33
Foil, Protective art. 6606-694
По запросу
34
Plate, Skid - w/Decals - Right - White (inc. 35-46) art. 4718-324
По запросу
35
Plate, Skid - w/o Decals - Right - White (inc. 36-42) art. 4718-536
По запросу
36
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
37
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
38
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
39
Foil, Protective art. 3612-327
По запросу
40
Заклепка Arctic Cat art. 8061-708
от 168 ₽
41
Deflector, Heat art. 2612-754
По запросу
42
Washer art. 0123-802
от 110 ₽
43
Decal, Skid Plate - Front - Right art. 1621-630
По запросу
44
Decal, Skid Plate - Upper - Right art. 1621-628
По запросу
45
Decal, Skid Plate - Lower - Right art. 1621-680
По запросу
46
Decal, Skid Plate - Rear - Right art. 1621-682
По запросу
47
Plate, Skid - w/Decals - Left - White (inc. 48-57) art. 4718-533
По запросу
48
Plate, Skid - w/o Decals - Left - White (inc. 49-53) art. 4718-533
По запросу
49
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
50
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
51
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
52
Panel, Reinforcement art. 6606-613
По запросу
53
Rivet art. 8061-688
По запросу
54
Decal, Skid Plate - Front - Left art. 1621-631
По запросу
55
Decal, Skid Plate - Upper - Left art. 1621-629
По запросу
56
Decal, Skid Plate - Lower - Left art. 1621-681
По запросу
57
Decal, Skid Plate - Rear - Left art. 1621-683
По запросу
58
Clip, Retaining art. 2623-005
от 1 130 ₽
59
Pin, Retaining art. 6606-592
По запросу
60
Винт-саморез Arctic Cat art. 1623-129
По запросу
61
Plate, Exhaust Outlet art. 2612-972
По запросу
62
Seal, Exhaust Outlet art. 2612-971
По запросу
63
Deflector, Exhaust Outlet - Black art. 1712-963
По запросу
64
Rivet art. 8061-710
По запросу
65
Shield, Heat - ECM art. 0632-003
По запросу
66
Болт Arctic Cat art. 8408-620
от 190 ₽
67
ECM (PLEASE INCLUDE VIN WHEN ORDERING) art. 0730-238
По запросу
68
Clip, U-Nut art. 0423-031
По запросу
69
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
70
Fascia, Front - Right - Black art. 6606-342
По запросу
70
Fascia, Front - Left - Black (inc. 71) art. 3718-303
По запросу
71
Foil, Protective art. 6606-405
По запросу
72
RETAINER,PUSHNUT - 3/16" STUD Optional art. 2623-001
По запросу
73
Screw, Thumb Optional art. 1623-999
По запросу
