модель 2015 года
- Модель ZR 9000
- Код модели ZR 9000 SNO PRO ORANGE (S2015ZRNSPUSO)

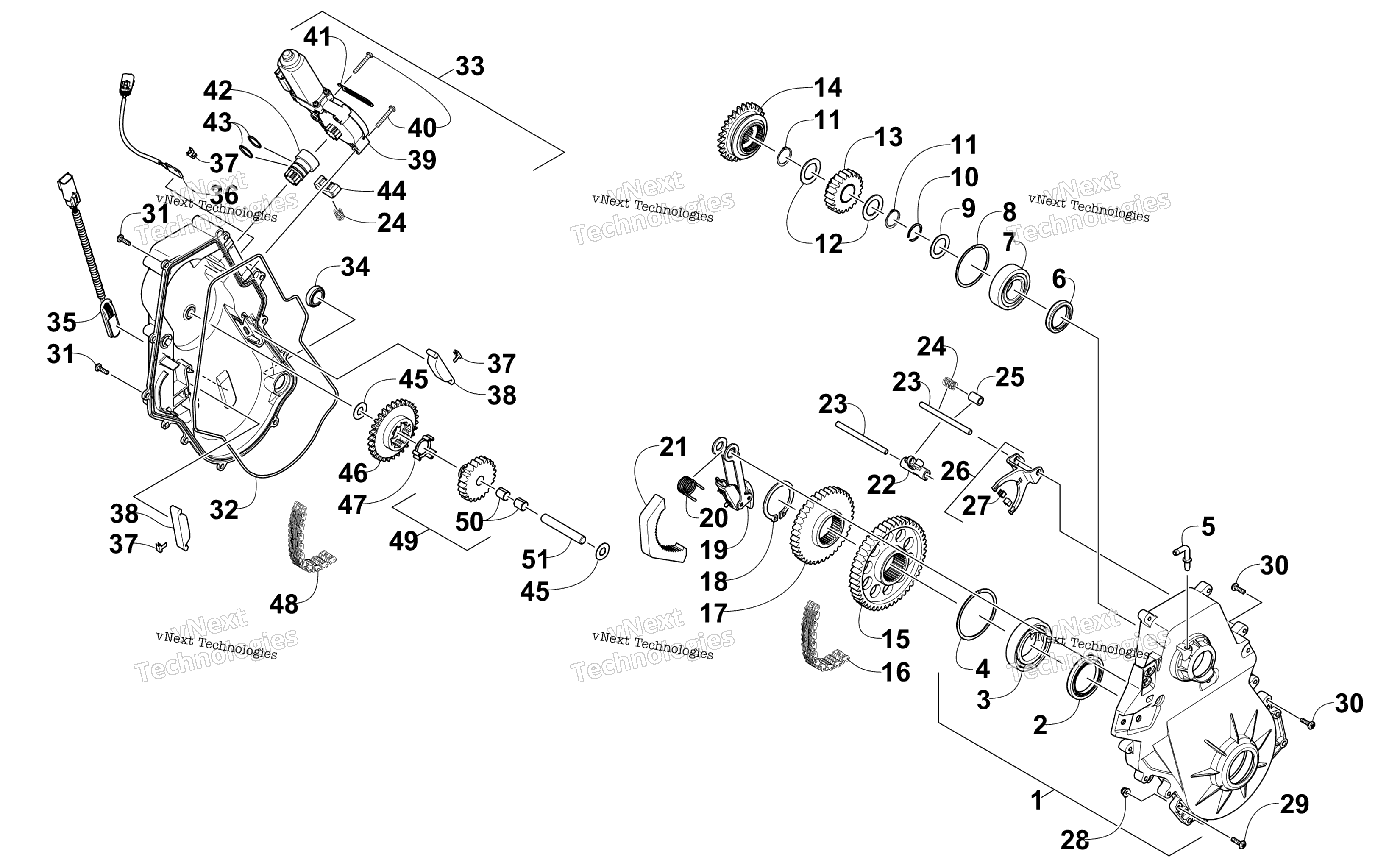

Схема цепь картер узла для ZR 9000 SNO PRO ORANGE (S2015ZRNSPUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Chain Case Assembly (inc. 2-8) art. 1702-483
По запросу
2
Сальник Arctic Cat art. 2602-172
По запросу
3
Подшипник КПП Yamaha art. 2602-281
от 1 316 ₽
4
Ring, Retaining art. 2602-280
По запросу
5
Fitting, Elbow art. 2602-641
По запросу
6
Сальник КПП Arctic Cat art. 2602-204
от 2 402 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
7
Подшипник КПП Yamaha art. 2602-734
от 1 612 ₽
Аналог
2 930 ₽
Требуется 1 шт.
8
Ring, Retaining art. 2602-236
По запросу
9
Washer, Shim (.060 in.) art. 0648-443
По запросу
10
Ring, Retaining art. 1423-175
По запросу
11
Ring, Retaining art. 1623-690
По запросу
12
Washer, Thrust art. 2602-339
По запросу
13
Шестерня КПП 21 зуб Arctic Cat art. 1702-202
По запросу
14
Шестерня КПП Arctic Cat art. 2602-270
По запросу
15
Sprocket - 38T (13 Wide) art. 2602-372
По запросу
16
Chain - 84P (15 Wide) art. 2602-365
По запросу
17
Шестерня 40 зубьев Arctic Cat art. 2602-276
от 6 490 ₽
18
Ring, Retaining art. 2602-629
По запросу
19
Натяжитель цепи art. 1702-398
от 3 824 ₽
Аналог
3 824 ₽
Требуется 1 шт.
20
Пружина натяжителя цепи Arctic Cat art. 2602-336
По запросу
21
Пластина натяжителя цепи КПП Arctic Cat art. 2602-230
По запросу
22
Arm, Shift Fork art. 1702-265
По запросу
23
Shaft, Reverse art. 2602-418
По запросу
24
Spring art. 2602-417
По запросу
25
Bushing art. 2602-579
По запросу
26
Вилка КПП Arctic Cat art. 1702-299
По запросу
27
Подушка вилки КПП Arctic Cat art. 2602-341
По запросу
28
Гайка Arctic Cat art. 8427-602
от 116 ₽
29
Screw, Machine art. 8476-630
По запросу
30
Screw, Machine art. 8468-622
По запросу
31
Screw, Machine art. 8468-626
По запросу
32
Прокладка КПП Arctic Cat art. 3602-079
По запросу
33
Крышка КПП Arctic Cat art. 1702-530
По запросу
34
Glass, Sight art. 2602-232
По запросу
35
Kit, Speedometer Sensor art. 0730-172
от 5 078 ₽
36
Kit, Gear Position Sensor art. 0730-197
По запросу
37
Clip art. 1623-703
По запросу
38
Snubber, Chain art. 2602-387
По запросу
39
Актуатор 0630-289 art. 0630-406
По запросу
40
Screw, Machine art. 2623-157
По запросу
41
Зажим Arctic Cat art. 1623-984
По запросу
42
Extension, Actuator art. 0630-331
По запросу
43
O-Ring art. 0830-185
По запросу
44
Block, Detent art. 0630-332
По запросу
45
Washer, Thrust art. 2602-338
По запросу
46
Шестерня КПП 30 зубьев Arctic Cat art. 2602-275
По запросу
47
Демпфер резиновый Arctic Cat art. 2602-415
По запросу
48
Цепь КПП 68х11 Arctic Cat art. 2602-342
По запросу
49
Шестерня КПП Arctic Cat art. 1702-173
По запросу
50
Втулка шестерни КПП Arctic Cat art. 2602-337
По запросу
51
Вал задней передачи Arctic Cat art. 2602-277
По запросу
