модель 2015 года
- Модель ZR120
- Код модели ZR 120 BLACK (S2015ZRAAAUSB)

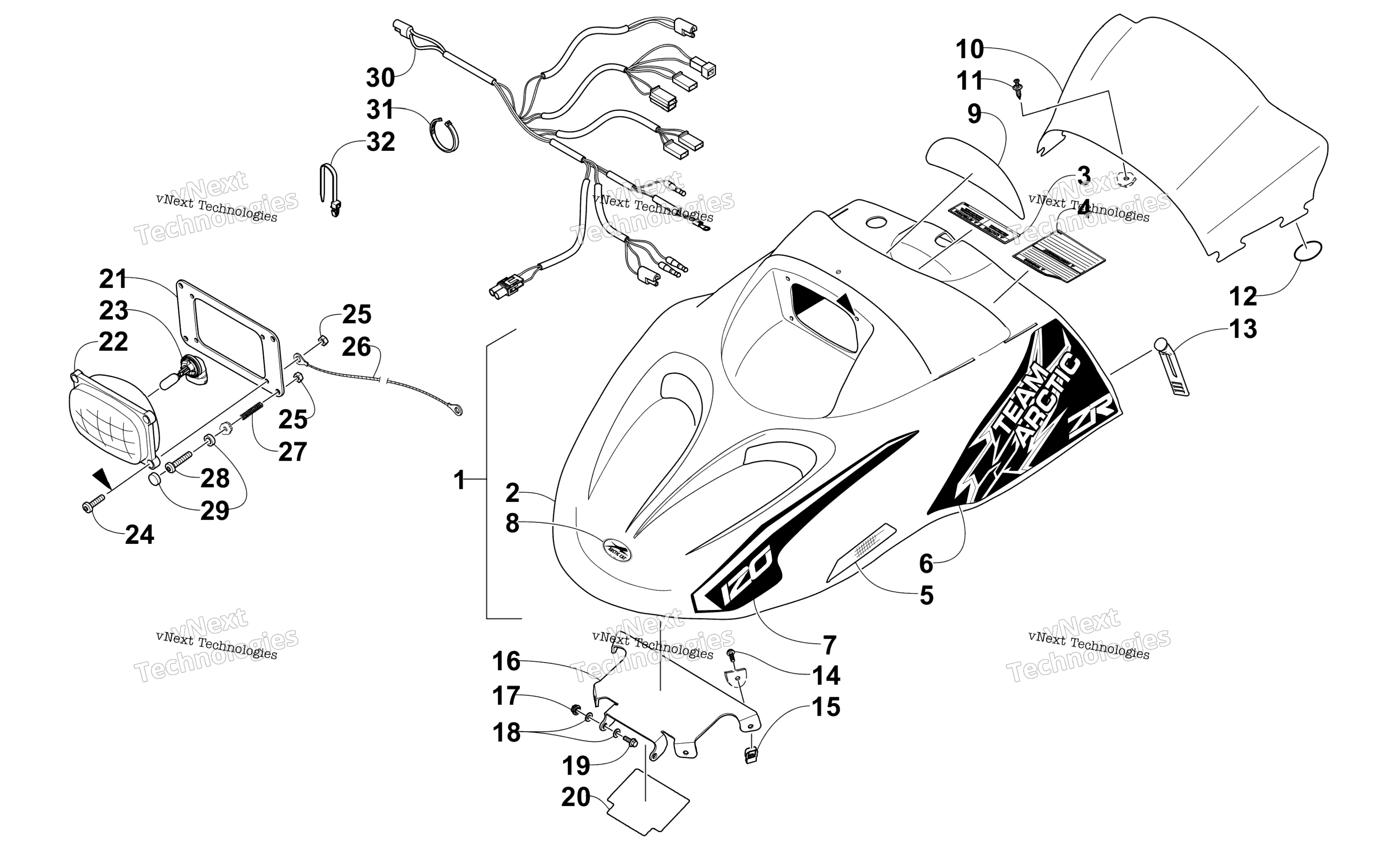

Схема Hood, Headlight, и Windshield узла для ZR 120 BLACK (S2015ZRAAAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black (inc. 2-9) art. 4718-504
По запросу
2
Hood w/o Decals - Black (inc. 3-5) art. 4718-449
По запросу
3
Decal, Caution - Throttle art. 3611-755
По запросу
4
Decal, Caution - Hood art. 3611-678
По запросу
5
Decal, Reflector - Right - Amber art. 9611-382
По запросу
5
Decal, Reflector - Left - Amber art. 9611-383
По запросу
6
Decal, Hood - Lower - Right art. 1621-704
По запросу
6
Decal, Hood - Lower - Left art. 1621-705
По запросу
7
Decal, Hood - Forward - Right art. 1621-702
По запросу
7
Decal, Hood - Forward - Left art. 1621-703
По запросу
8
Decal, "Arctic Cat" art. 9611-752
По запросу
9
Decal, Hood/Console art. 1621-701
По запросу
10
Windshield art. 4606-411
По запросу
11
Clip, Retaining art. 0623-243
По запросу
12
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
13
Фиксатор капота Arctic Cat art. 1606-930
от 451 ₽
14
Screw, Machine art. 0623-902
По запросу
15
Clip, U-Nut art. 1623-023
По запросу
16
Bracket, Mounting - Hood - Upper art. 2706-140
По запросу
17
Nut, Lock art. 8047-366
По запросу
18
WASHER- GREASE FITTING art. 1623-011
По запросу
19
Screw, Cap art. 8020-039
По запросу
20
Decal, Jet Chart art. 9611-961
По запросу
21
Headlight Assembly (inc. 22) art. 0609-817
По запросу
22
Лампа art. 0609-251
По запросу
23
Plate, Adapter - Headlight art. 3706-719
По запросу
24
Screw, Machine art. 8019-397
По запросу
25
Nut, Lock art. 8041-246
По запросу
26
Cable, Hood art. 1606-158
По запросу
27
Spring, Adjustment art. 0123-614
По запросу
28
Screw, Machine art. 8019-407
По запросу
29
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
30
Harness, Wiring - Main art. 1686-578
По запросу
31
Зажим Arctic Cat art. 0123-788
По запросу
32
Tie, Cable - Push Mount art. 0623-677
По запросу
