модель 2016 года
- Модель Bearcat 2000
- Код модели BEARCAT 2000 LT BLUE (S2016BCDFCUSL)

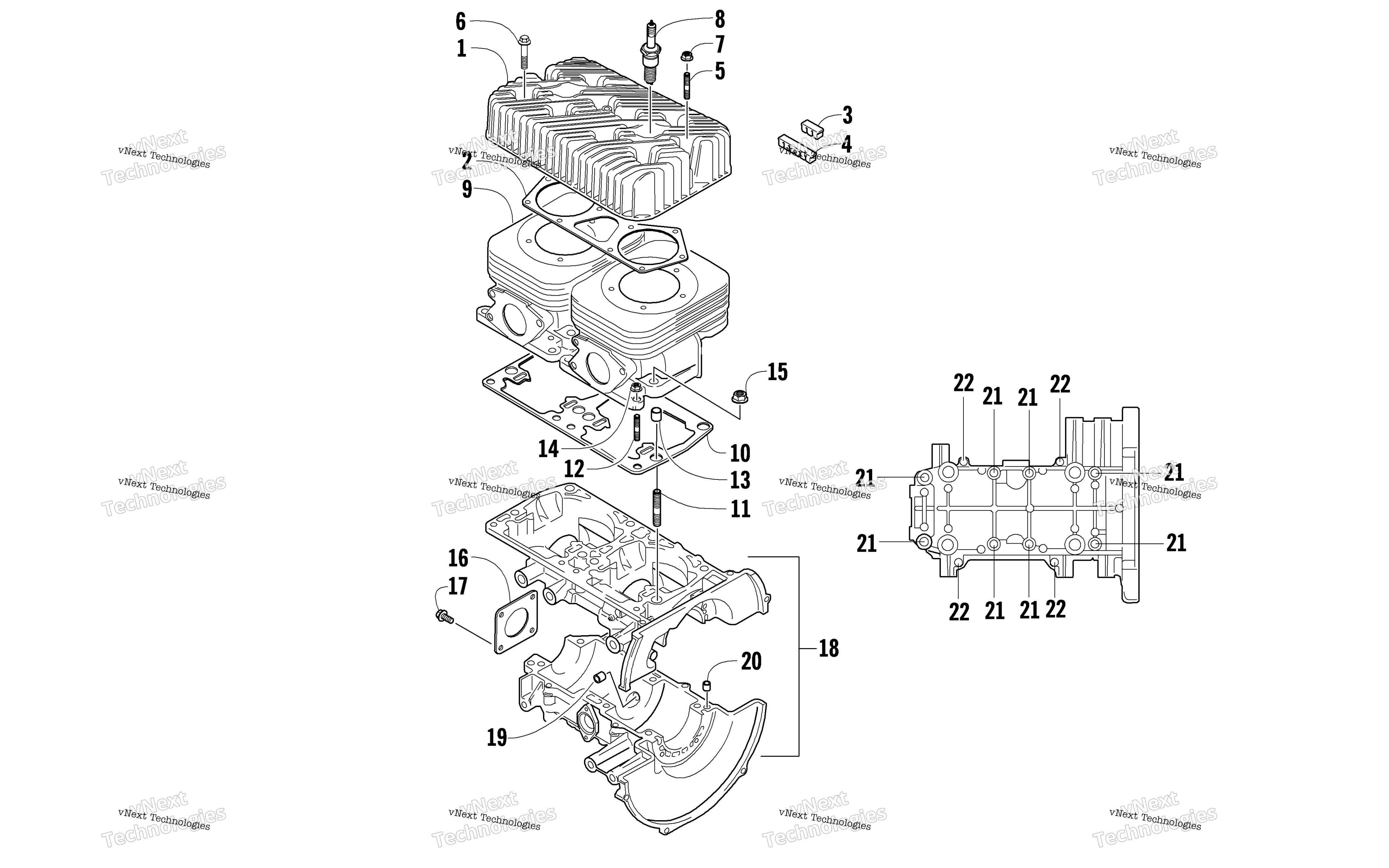

Схема картера And Cylinder для BEARCAT 2000 LT BLUE (S2016BCDFCUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Head, Cylinder art. 3007-477
По запросу
2
Gasket, Head art. 3005-998
от 7 025 ₽
3
Pad, Cylinder Head art. 3006-080
По запросу
4
Pad, Cylinder Head art. 3006-081
По запросу
5
Bolt, Stud art. 3007-478
По запросу
6
Bolt, Inlet Pipe art. 3007-399
По запросу
7
Nut art. 3007-390
По запросу
8
Plug, Spark (BR9EYA) art. 0217-709
от 690 ₽
9
Cylinder Assembly art. 3007-479
от 21 881 ₽
10
Gasket, Cylinder art. 3006-001
от 7 025 ₽
11
Bolt, Stud - 10 mm art. 3005-207
По запросу
12
Bolt, Stud art. 3007-480
По запросу
13
Втулка - направляющая цилиндра Arctic Cat art. 3004-975
По запросу
14
Nut art. 3007-373
По запросу
15
Nut art. 3007-391
По запросу
16
Plate, Oil Seal art. 3004-775
По запросу
17
BOLT art. 3007-392
По запросу
18
Crankcase (inc. 19-22) art. 3007-676
По запросу
19
Bushing art. 3003-289
По запросу
20
Pin art. 3005-206
По запросу
21
Screw, Cap art. 3005-410
По запросу
22
Bolt art. 3007-411
По запросу
