модель 2016 года
- Модель Bearcat 2000
- Код модели BEARCAT 2000 XT BLUE (S2016BCDWTUSL)

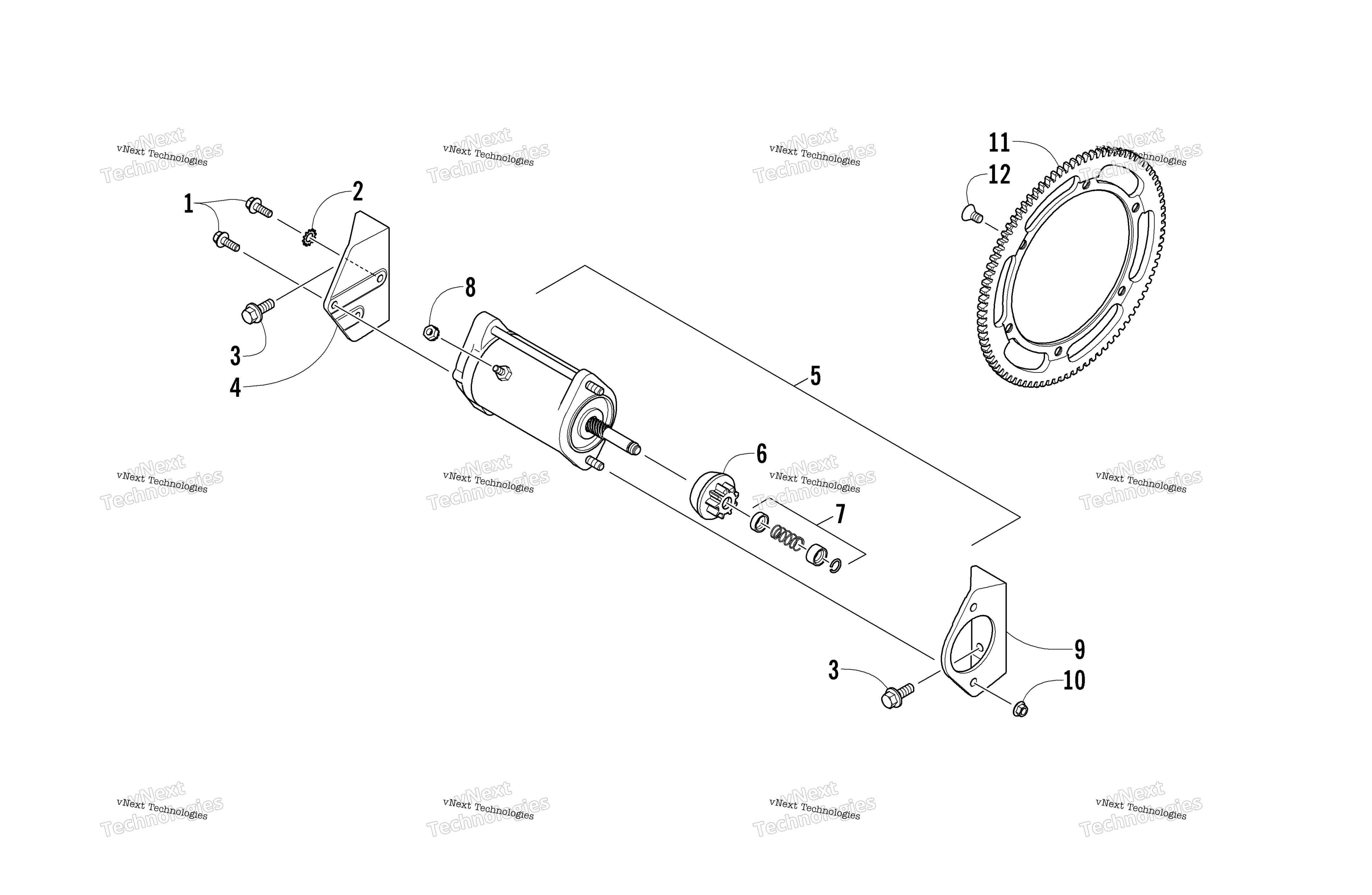

Схема электрооборудования Start - Starter Motor Assembly для BEARCAT 2000 XT BLUE (S2016BCDWTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 8408-621
По запросу
2
Washer, Lock art. 8053-212
По запросу
3
Screw, Cap art. 1623-566
По запросу
4
Bracket, Mounting - Right art. 0645-728
По запросу
5
Motor, Starter (inc. 6-7) art. 0745-392
По запросу
6
Бендикс стартера Arctic Cat art. 0645-686
от 4 535 ₽
7
Установочный к-т бендикса стартера Arctic Cat art. 0745-398
от 4 535 ₽
8
Nut art. 0623-038
от 110 ₽
9
Bracket, Mounting - Left art. 0645-729
По запросу
10
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
11
Венец стартера Arctic Cat art. 0745-402
от 33 254 ₽
12
Винт Arctic Cat art. 1623-821
от 987 ₽
