модель 2016 года
- Модель Bearcat 2000
- Код модели BEARCAT 2000 XTE BLACK (S2016BCDWEUSB)

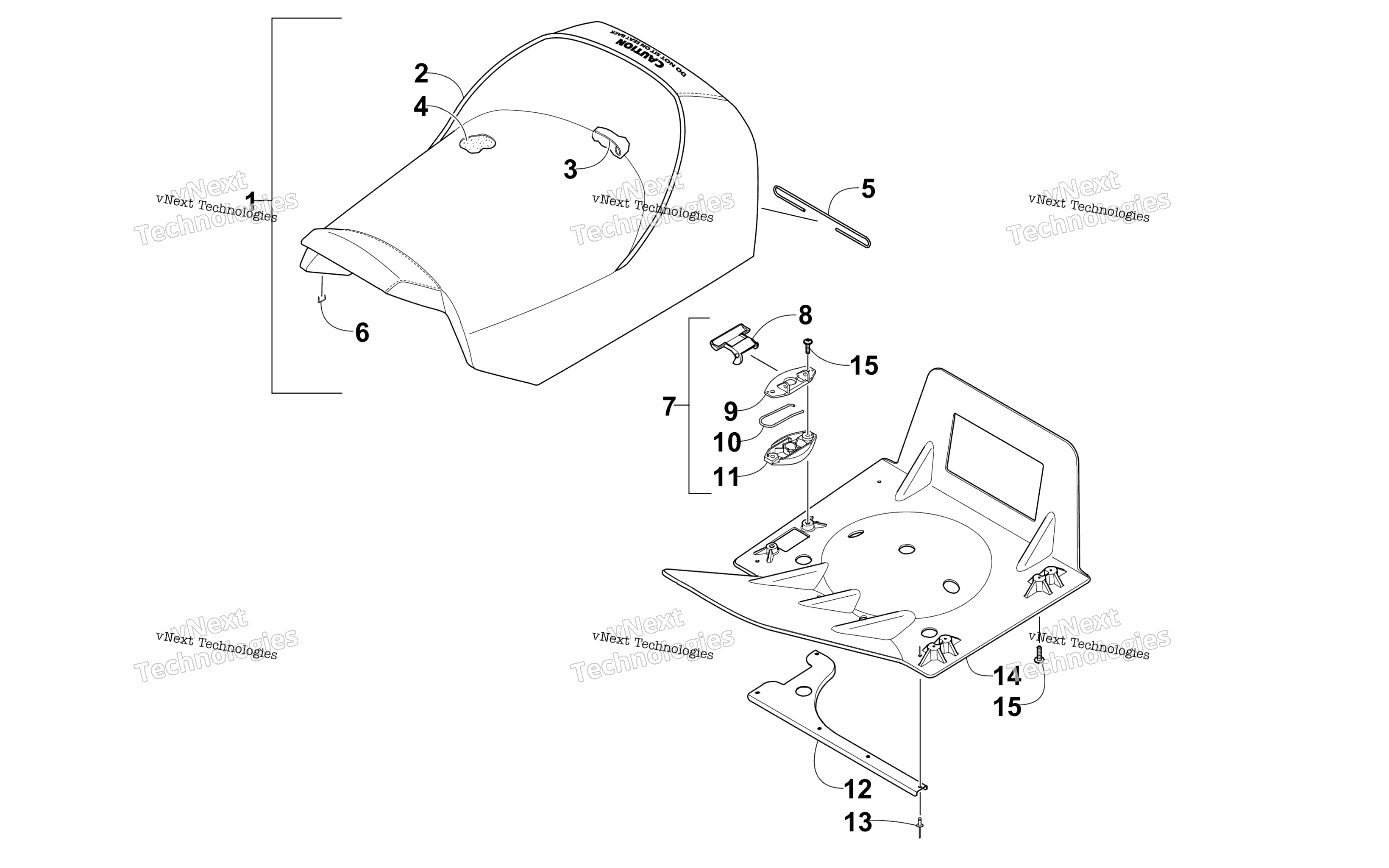

Схема передней части Seat Assembly для BEARCAT 2000 XTE BLACK (S2016BCDWEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Seat Assembly - Front (inc. 2-14 and two No. 15) art. 4706-650
По запросу
2
Cover, Seat (inc. 3) art. 4706-649
По запросу
3
Wire, Seat art. 5606-378
По запросу
4
Foam, Seat art. 4706-118
По запросу
5
Wire, Seat art. 5606-379
По запросу
6
Staple art. 0624-528
По запросу
7
Latch, Seat - Assembly (inc. 8-11) art. 2706-164
По запросу
8
LEVER,RELEASE-SEATLATCH art. 2606-854
По запросу
9
COVER,LATCH-SEAT art. 1673-635
По запросу
10
CLIP,SPRING RETAINING-SS art. 0673-023
По запросу
11
BACK,LATCH-SEAT art. 1673-634
По запросу
12
Plate, Backing art. 4706-529
По запросу
13
Заклепка Arctic Cat art. 8060-686
от 116 ₽
14
Base, Seat art. 5606-371
По запросу
15
Screw, Self-Tapping art. 1623-609
По запросу
Другие схемы модели
Передняя часть Seat Assembly
