модель 2016 года
- Модель Bearcat 7000
- Код модели BEARCAT 7000 XT BLUE EARLY BUILD (S2016BCUWTEBL)

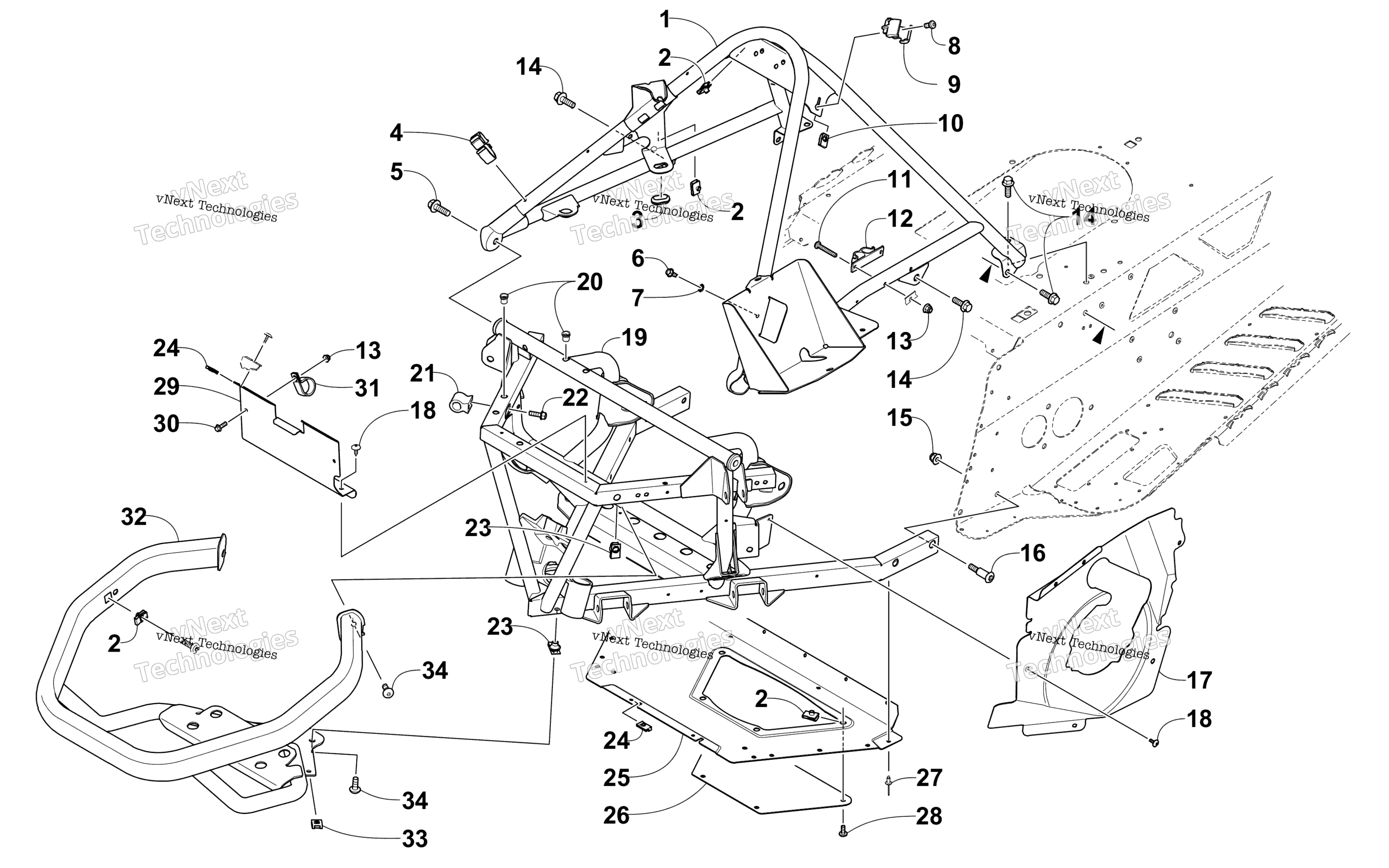

Схема передней части Bumper, Frame, And Steering Support Assembly для BEARCAT 7000 XT BLUE EARLY BUILD (S2016BCUWTEBL)
Схема
Детали
Номер
Наименование детали
Цена
1
Support, Steering - Black art. 2707-283
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Grommet art. 2623-012
По запросу
4
Clip, Routing art. 0645-762
По запросу
5
Screw, Cap art. 8413-041
По запросу
6
Screw, Self-Tapping art. 2623-046
По запросу
7
Washer, Lock art. 8053-212
По запросу
8
Screw, Machine art. 8470-516
По запросу
9
Bracket, Mounting - Fuel Filter art. 2670-339
По запросу
10
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
11
Screw, Machine art. 8468-535
По запросу
12
Clip, Routing art. 0645-764
По запросу
13
Nut, Lock art. 8427-502
По запросу
14
Screw, Cap art. 2623-060
По запросу
15
Screw, Shoulder art. 1623-817
По запросу
16
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
17
Shield, Heat art. 2602-786
По запросу
18
Винт-саморез Arctic Cat art. 1623-129
По запросу
19
Frame, Front - Painted Black art. 2707-756
По запросу
20
Insert art. 0423-391
По запросу
21
Скоба крепления верхнего рычага Arctic Cat art. 1607-233
По запросу
22
SCREW,CAP-HFH M6X1.0X12-10.9-R BLK W/204 art. 8411-613
По запросу
23
Clip, U-Nut art. 1623-640
По запросу
24
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
25
Belly Pan art. 1607-237
По запросу
26
Cover, Access art. 1607-218
По запросу
27
Заклепка Arctic Cat art. 8060-686
от 116 ₽
28
Screw, Machine art. 8468-617
По запросу
29
Close-Off Panel art. 1607-476
По запросу
30
Screw, Cap art. 8408-516
По запросу
31
Clamp art. 1623-722
По запросу
32
Front Bumper - Assembly - Black art. 2707-264
По запросу
33
Nut, U art. 1623-939
По запросу
34
Screw, Machine art. 8476-820
По запросу
