модель 2016 года
- Модель Bearcat 7000
- Код модели BEARCAT 7000 XT GROOMER SPECIAL ORANGE (S2016BCUWGUSO)

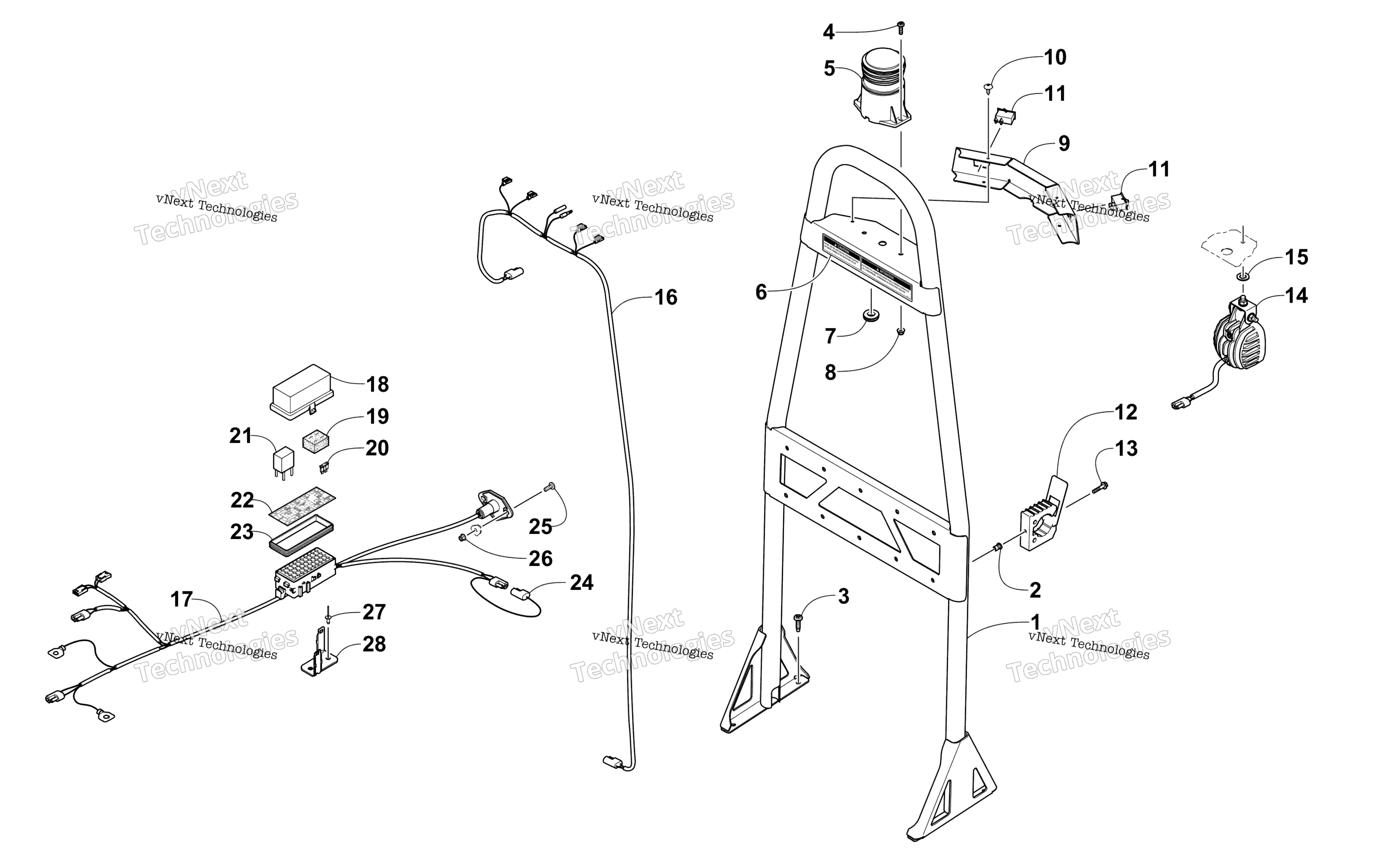

Схема Strobe и Taillight узла для BEARCAT 7000 XT GROOMER SPECIAL ORANGE (S2016BCUWGUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Bar, Light (inc, 2) art. 0745-436
По запросу
2
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
3
Screw, Machine art. 2623-063
По запросу
4
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
5
Light, Strobe art. 0609-916
По запросу
6
Decal, Caution - Light Bar art. 9611-515
По запросу
7
Grommet, Rubber - .5"ID x 1.00" OD x .09 GR art. 1623-958
По запросу
8
Nut, Lock art. 8427-502
По запросу
9
Cover, Light Bar art. 0745-415
По запросу
10
Винт Arctic Cat art. 2623-164
от 368 ₽
11
Switch, On/Off art. 0609-947
По запросу
12
Clamp, Tool art. 2623-125
По запросу
13
Screw, Cap art. 8408-525
По запросу
14
Light, Work - Assembly art. 0609-953
По запросу
15
Washer art. 8450-157
По запросу
16
Harness, Adapter - Strobe/Work Light art. 1686-760
По запросу
17
Harness, Adapter - Groomer (inc. 18-24) art. 1686-761
По запросу
18
Cover, Fuse Block art. 0430-085
По запросу
19
Holder, Fuse art. 0430-037
По запросу
20
Fuse - 10 Amp art. 0430-032
По запросу
20
Fuse - 15 Amp art. 0430-031
По запросу
20
FUSE,MINI-20A art. 0430-098
По запросу
20
Fuse - 30 Amp art. 0430-030
По запросу
21
Реле 4-х контактное 20 AMP Arctic Cat art. 0630-391
от 3 490 ₽
21
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
22
Decal, Fuse Block art. 9611-516
По запросу
23
Seal art. 0430-086
По запросу
24
Tether, Accessory Cover art. 0486-164
По запросу
25
Винт Arctic Cat art. 8477-620
от 168 ₽
26
Гайка Arctic Cat art. 8427-602
от 116 ₽
27
Rivet art. 8061-486
По запросу
28
BRACKET, PDM - PTD art. 0745-388
По запросу
