модель 2016 года
- Модель M 8000
- Код модели M 8000 HCR 153 (S2016M8HHCUSG)

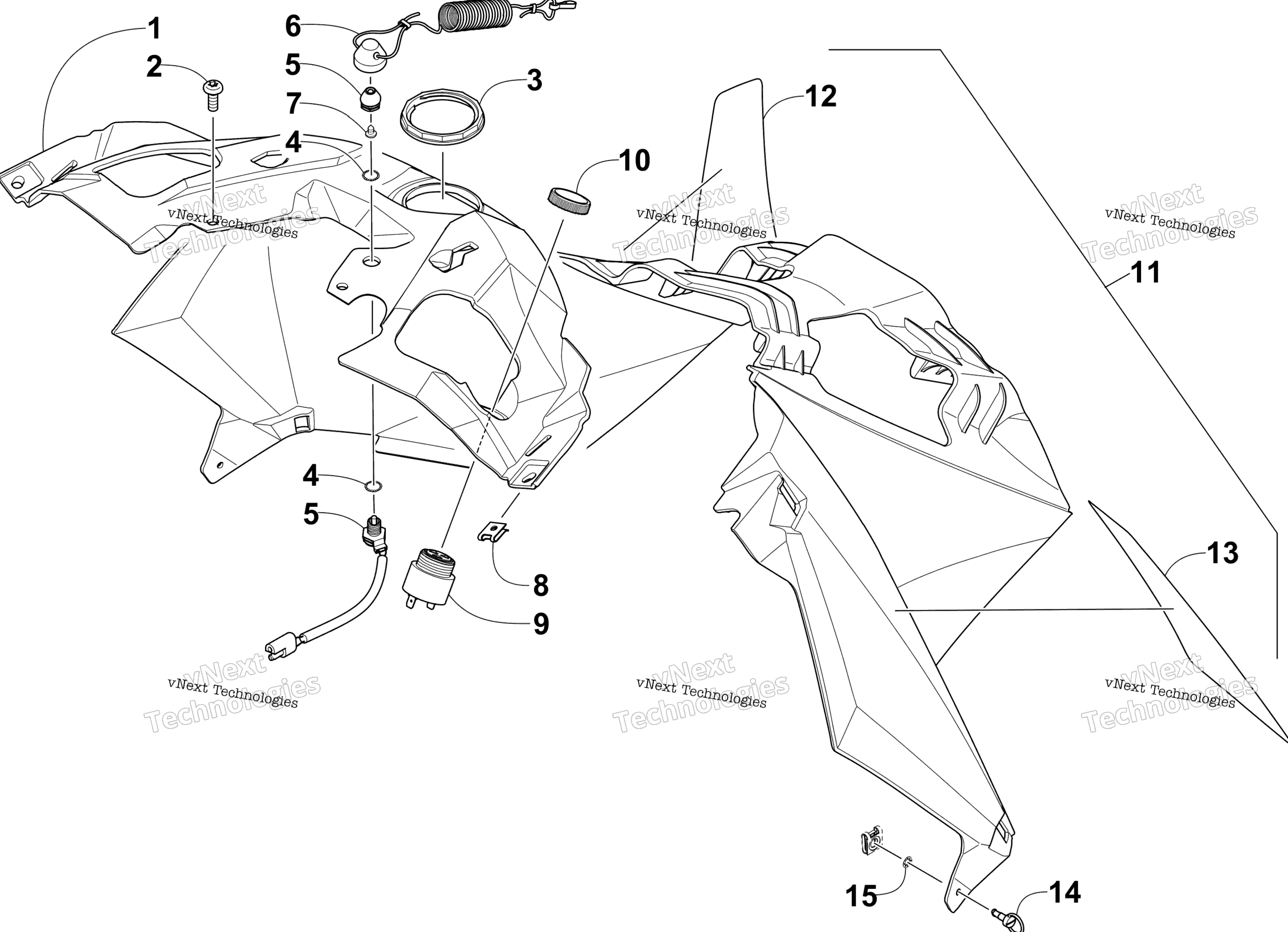

Схема консоли Assembly для M 8000 HCR 153 (S2016M8HHCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Console, Upper - Black art. 6606-305
По запросу
2
Винт Arctic Cat art. 0423-396
от 473 ₽
3
Nut, Retaining art. 6606-390
По запросу
4
Washer, Internal Tooth Lock art. 0123-985
По запросу
5
Tether Switch (inc. 6-7) art. 0709-071
По запросу
6
Tether Cord w/ Screw (inc. 7) art. 0709-055
По запросу
7
Screw, Self-Tapping art. 0623-338
По запросу
8
Nut, U art. 1623-939
По запросу
9
Alarm, Reverse (inc. 10) art. 0630-243
По запросу
10
Ring, Retaining art. 0630-017
По запросу
11
Console, Lower, w/Warning Decals - Black (inc. 12-13) art. 3718-998
По запросу
12
Decal, Warning - English art. 9611-499
По запросу
13
Decal, Warning - French art. 9611-498
По запросу
14
Pin, Retaining art. 2623-003
от 1 130 ₽
15
Nut, Push art. 2623-004
от 1 130 ₽
