модель 2016 года
- Модель M 8000
- Код модели M 8000 LTD 162 BLACK (S2016M8HPEUSB)

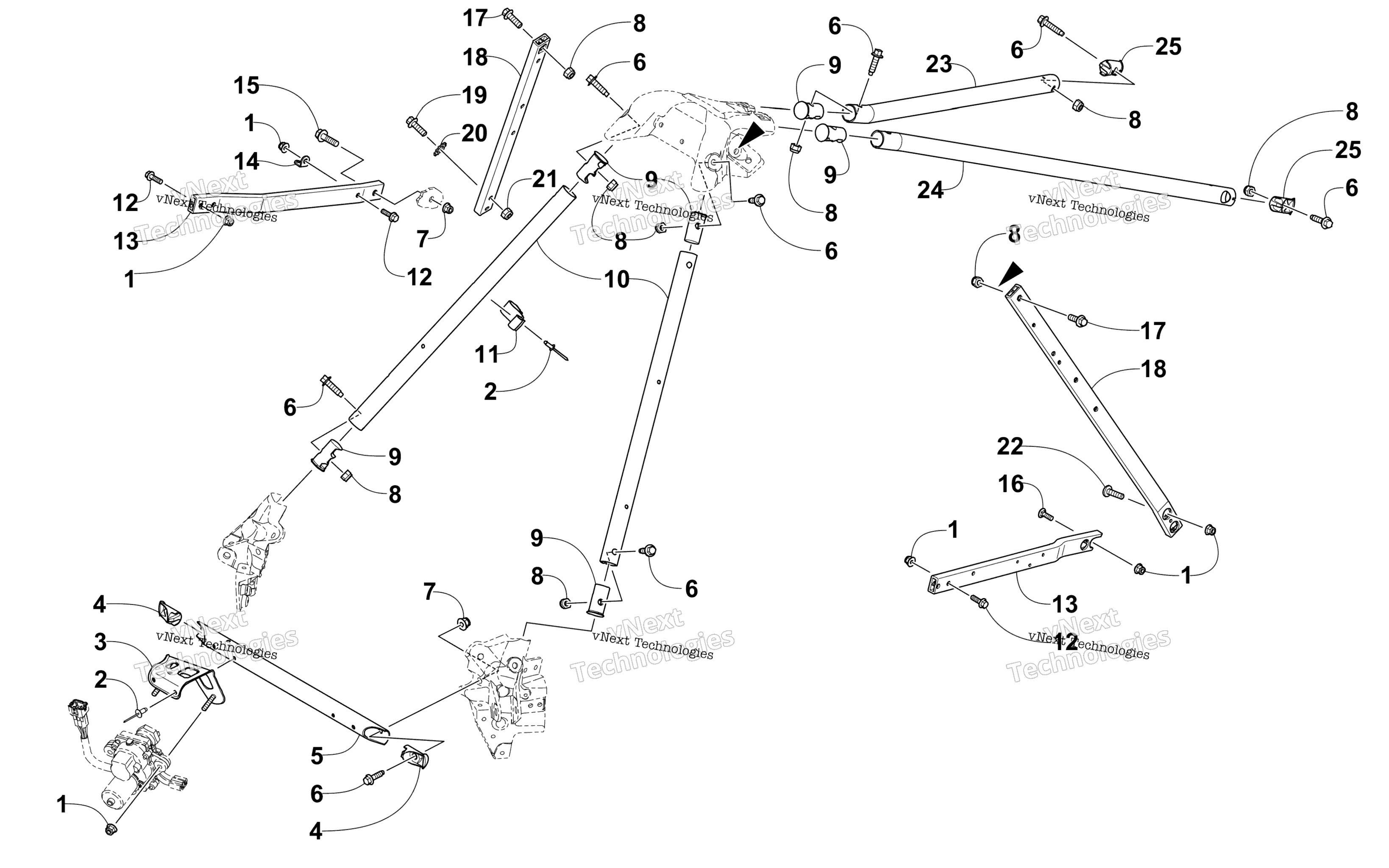

Схема рулевого управления Support Assembly для M 8000 LTD 162 BLACK (S2016M8HPEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Arctic Cat art. 8427-602
от 116 ₽
2
Заклепка Arctic Cat art. 8060-686
от 116 ₽
3
Bracket, Mounting - Servomotor art. 4706-845
По запросу
4
Insert art. 1607-002
По запросу
5
Support, Shock Mount Bracket art. 1607-351
По запросу
6
Screw, Cap art. 2623-121
По запросу
7
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
8
Nut, Lock art. 8422-802
По запросу
9
Insert art. 1607-747
По запросу
10
Spar, Front art. 1607-352
По запросу
11
Clamp, Routing art. 1623-938
По запросу
12
Screw, Cap art. 8408-630
По запросу
13
Support, Chassis - Right art. 0607-248
По запросу
13
Support, Chassis - Left art. 1607-368
По запросу
14
Tab, Spring art. 2612-707
По запросу
15
Screw, Cap art. 8408-885
По запросу
16
Bolt, Carriage art. 1623-917
По запросу
17
Болт Arctic Cat art. 8408-820
от 110 ₽
18
Support, Side - Rear - Left art. 1607-581
По запросу
18
Support, Side - Rear - Right art. 0607-252
По запросу
19
Болт Arctic Cat art. 8408-625
от 116 ₽
20
Washer, Lock art. 8053-212
По запросу
21
Nut art. 8422-602
По запросу
22
Винт Arctic Cat art. 8476-616
По запросу
23
Spar, Rear - Right art. 2707-504
По запросу
24
Spar, Rear - Left art. 2707-505
По запросу
25
Insert art. 1607-680
По запросу
