модель 2016 года
- Модель M 8000
- Код модели M 8000 LTD (S2016M8HPSUSG)

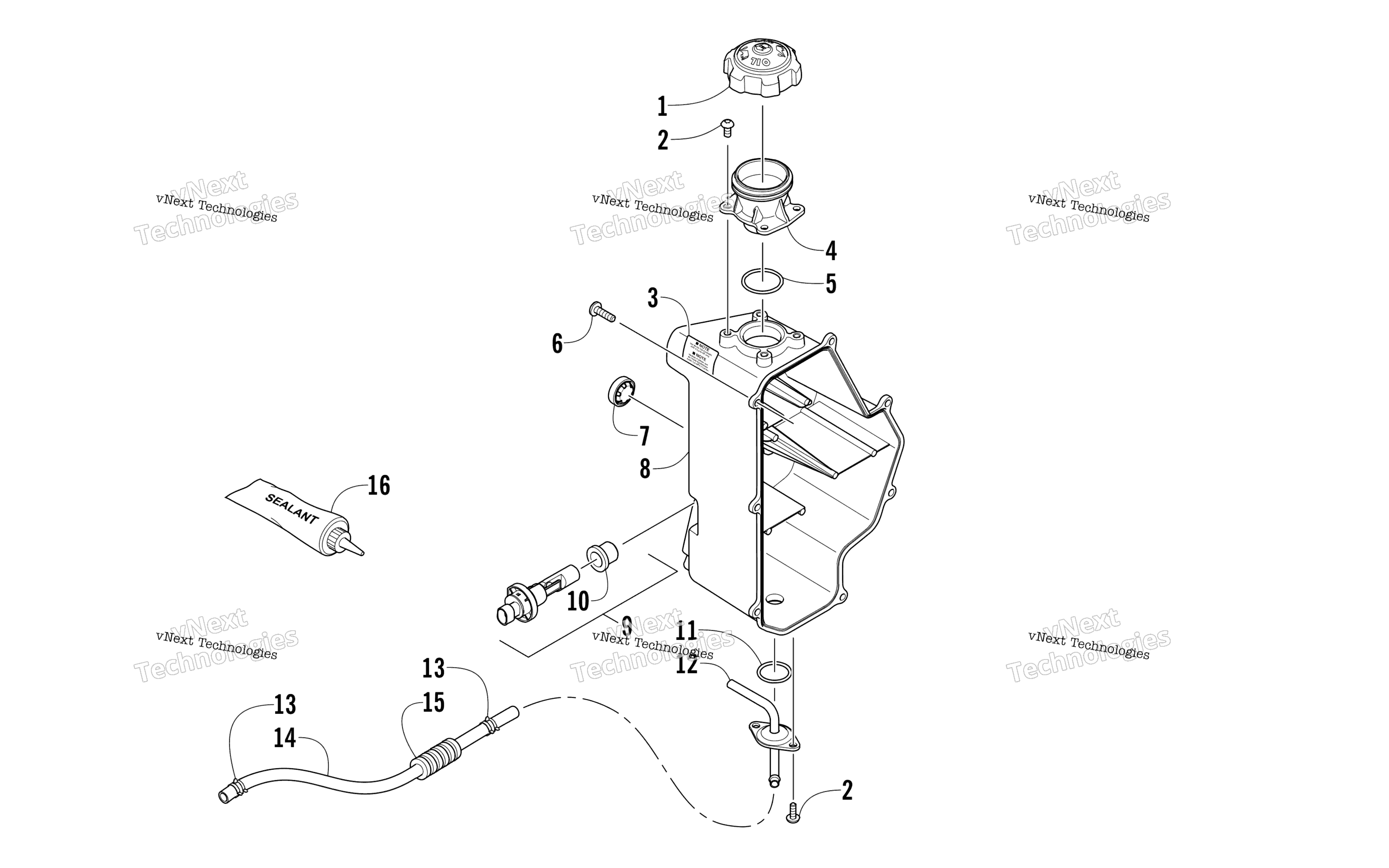

Схема масляный Tank Assembly для M 8000 LTD (S2016M8HPSUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка масляного бачка Polaris art. 2670-643
По запросу
2
Screw, Self-Tapping M6X2.0X12 art. 1623-969
По запросу
3
Decal, Oil Tank art. 4611-532
По запросу
4
Горловина маслобака Arctic Cat art. 2670-329
По запросу
5
O-Ring art. 1623-972
По запросу
6
Screw, Machine art. 1623-814
По запросу
7
Glass, Sight art. 2670-257
По запросу
8
Масляный бачок Arctic Cat art. 1770-019
от 13 503 ₽
9
Датчик уровня масла Arctic Cat art. 0609-915
от 6 794 ₽
10
Датчик уровня масла Arctic Cat art. 0609-915
от 6 794 ₽
11
Уплотнительное кольцо Arctic Cat art. 0648-441
от 116 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
12
Fitting, Outlet art. 2670-229
По запросу
13
Clamp, 10mm art. 1623-042
По запросу
14
Hose - Green - 100 ft art. 0610-693
По запросу
14
Трубка зеленая Arctic Cat art. 0610-692
По запросу
15
Conduit, Flexible - 3 ft art. 1619-345
По запросу
16
Sealant - 70 ml art. 1048-063
По запросу
