модель 2016 года
- Модель M 8000
- Код модели M 8000 SE 141 (S2016M8HE2USG)

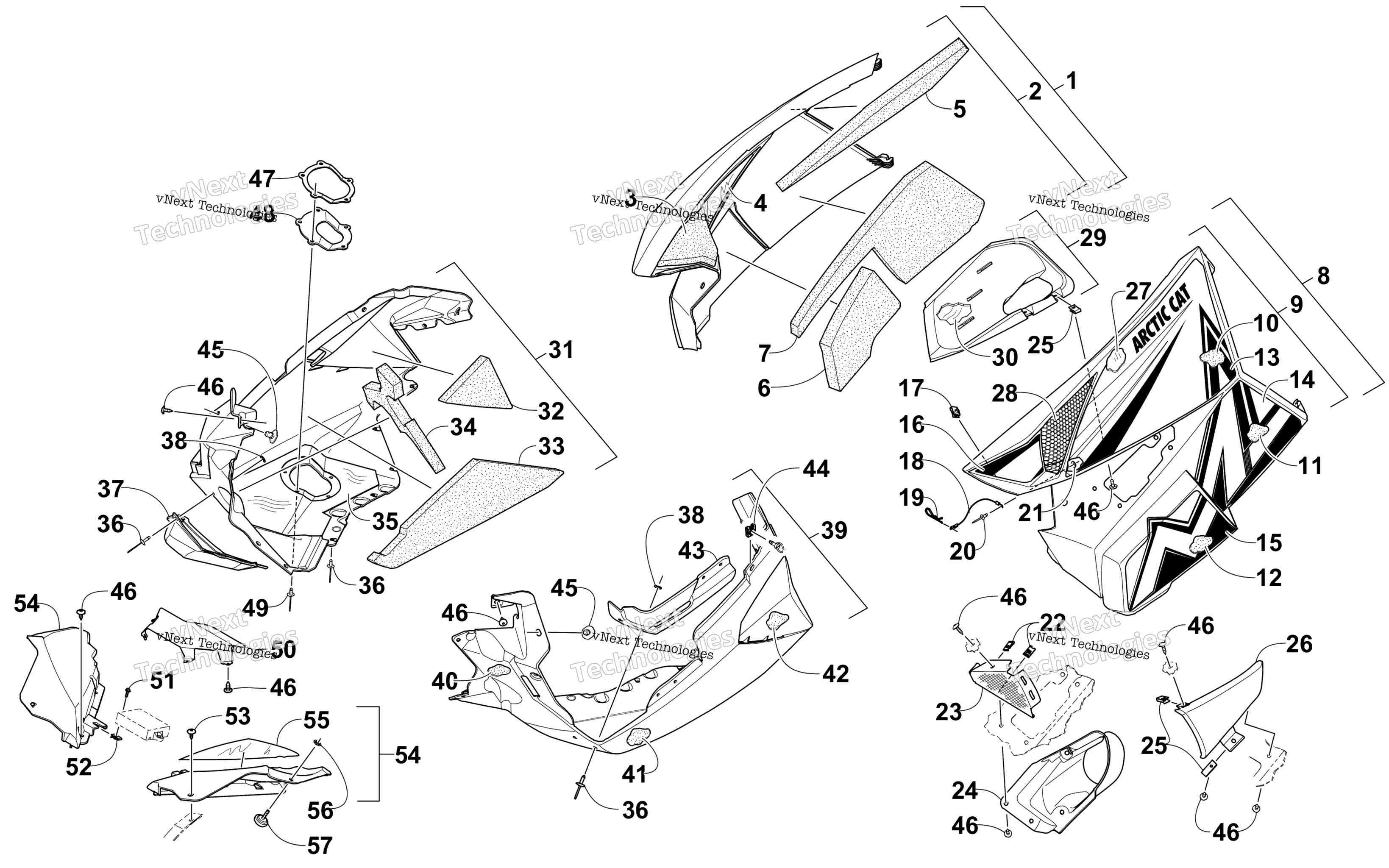

Схема Skid Plate и Side панель узла для M 8000 SE 141 (S2016M8HE2USG)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - w/Decals - Right - Green (inc. 2-7, 13-16, and 18-21) art. 4718-594
По запросу
2
Panel, Side - w/o Decals - Right - Green (inc. 3-7, and 18-21) art. 3718-858
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foam, Side Panel - Lower Rear - Right art. 0617-634
По запросу
8
Panel, Side - w/Decals- Left - Green (inc. 9-17, and 21) art. 4718-595
По запросу
9
Panel, Side - w/o Decals - Left - Green (inc. 10-17, and 21) art. 4718-577
По запросу
10
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
11
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
12
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
13
Decal, Side Panel - Upper Rear - Right - Green art. 2621-490
По запросу
13
Decal, Side Panel - Upper Rear - Left - Green art. 2621-491
По запросу
14
Decal, Side Panel - Lower Rear - Right - Green art. 2621-498
По запросу
14
Decal, Side Panel - Lower Rear - Left - Green art. 2621-499
По запросу
15
Decal, Side Panel - Lower Forward - Left - Green art. 2621-497
По запросу
15
Decal, Side Panel - Lower Forward - Right - Green art. 2621-496
По запросу
16
Decal, Side Panel - Upper Front - Left - Green art. 2621-495
По запросу
16
Decal, Side Panel - Upper Front - Right - Green art. 2621-494
По запросу
17
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
18
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
19
Clip, Hairpin art. 0605-283
По запросу
20
Rivet art. 8060-486
По запросу
21
Washer art. 8050-127
По запросу
22
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
23
Screen, Intake art. 6606-925
По запросу
24
Duct, Intake - Inner art. 2602-794
По запросу
25
Clip, U-Nut art. 1623-030
По запросу
26
Duct, Intake - Outer - Green art. 2602-801
По запросу
27
Foil, Protective art. 0619-206
По запросу
28
Screen, Intake art. 5706-531
По запросу
29
Duct, Belt Cooling (inc. 30) art. 1702-369
По запросу
30
Foil, Protective art. 6606-694
По запросу
31
Plate, Skid - w/o Decals - Right - Black (inc. 32-38) art. 3718-422
По запросу
32
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
33
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
34
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
35
Foil, Protective art. 3612-325
По запросу
36
Заклепка Arctic Cat art. 8061-708
от 168 ₽
37
Deflector, Heat art. 2612-754
По запросу
38
Washer art. 0123-802
от 110 ₽
39
Plate, Skid - Left w/Foam - Black (inc. 36, 38, and 40-43) art. 3718-789
По запросу
40
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
41
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
42
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
43
Panel, Reinforcement art. 6606-613
По запросу
44
Clip, Retaining art. 2623-005
от 1 130 ₽
45
Pin, Retaining art. 6606-592
По запросу
46
Винт-саморез Arctic Cat art. 1623-129
По запросу
47
Plate, Exhaust Outlet art. 2612-796
По запросу
48
Seal, Exhaust Outlet art. 2612-795
По запросу
49
Rivet art. 8061-710
По запросу
50
Shield, Heat - EMC art. 0632-003
По запросу
51
Болт Arctic Cat art. 8408-620
от 190 ₽
52
Clip, U-Nut art. 0423-031
По запросу
53
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
54
Fascia, Front - Right - Black art. 6606-342
По запросу
54
Fascia, Front - Left - Black (inc. 55) art. 3718-303
По запросу
55
Foil, Protective art. 6606-405
По запросу
56
RETAINER,PUSHNUT - 3/16" STUD art. 2623-001
По запросу
57
Screw, Thumb art. 1623-999
По запросу
