модель 2016 года
- Модель M 9000
- Код модели M 9000 SNO PRO 162 ORANGE (S2016M9NSEUSO)

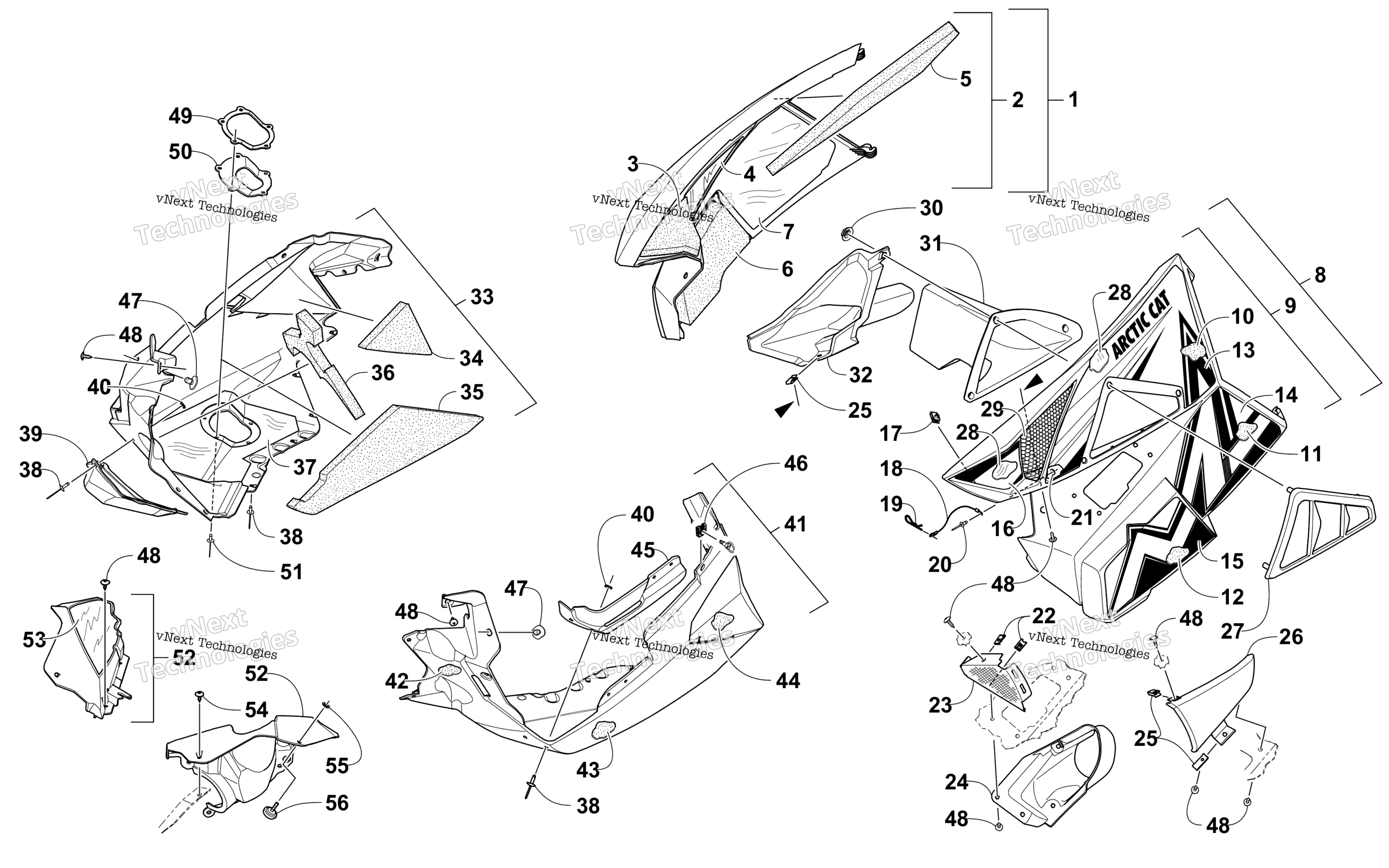

Схема Skid Plate и Side панель узла для M 9000 SNO PRO 162 ORANGE (S2016M9NSEUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Right w/Decals - Orange (inc. 2-7, 13-16, 18-21) art. 4718-640
По запросу
2
Panel, Side - w/o Decals - Right - Orange (inc. 3-7, 18-21) art. 3718-856
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foil, Protective art. 6606-416
По запросу
8
Panel, Side - Left w/Decals - Orange (inc. 9-21) art. 4718-641
По запросу
9
Panel, Side - Left w/o Decals - Orange (inc. 10-12, 17-21) art. 4718-639
По запросу
10
Foam, Side Panel - Upper Rear - Left art. 0617-669
По запросу
11
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
12
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
13
Decal, Side Panel - Upper Rear - Right - Orange art. 2621-516
По запросу
13
Decal, Side Panel - Upper - Left - Orange art. 2621-519
По запросу
14
Decal, Side Panel - Lower Rear - Right - Orange art. 2621-524
По запросу
14
Decal, Side Panel - Lower Rear - Left - Orange art. 2621-525
По запросу
15
Decal, Side Panel - Lower Forward - Left - Orange art. 2621-523
По запросу
15
Decal, Side Panel - Lower Forward - Right - Orange art. 2621-522
По запросу
16
Decal, Side Panel - Upper Front - Left art. 2621-521
По запросу
16
Decal, Side Panel - Upper Front - Right - Orange art. 2621-520
По запросу
17
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
18
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
19
Clip, Hairpin art. 0605-283
По запросу
20
Rivet art. 8060-486
По запросу
21
Washer art. 8050-127
По запросу
22
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
23
Screen, Intake art. 6606-925
По запросу
24
Duct, Intake - Inner art. 2602-794
По запросу
25
Clip, U-Nut art. 1623-030
По запросу
26
Duct, Intake - Outer - Orange art. 2602-802
По запросу
27
Vent, Heat Duct art. 0608-648
По запросу
28
Foil, Protective art. 0619-206
По запросу
29
Screen, Intake art. 5706-531
По запросу
30
Гайка Arctic Cat art. 1623-469
По запросу
31
Duct, Heat art. 0708-596
По запросу
32
Duct, Air - Clutch art. 1702-367
По запросу
33
Plate, Skid - w/o Decals - Right - Black (inc. 34-40) art. 3718-422
По запросу
34
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
35
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
36
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
37
Foil, Protective art. 3612-325
По запросу
38
Заклепка Arctic Cat art. 8061-708
от 168 ₽
39
Deflector, Heat art. 2612-754
По запросу
40
Washer art. 0123-802
от 110 ₽
41
Plate, Skid - Left w/Foam - Black (inc. 40, 42-45) art. 3718-789
По запросу
42
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
43
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
44
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
45
Panel, Reinforcement art. 6606-613
По запросу
46
Clip, Retaining art. 2623-005
от 1 130 ₽
47
Pin, Retaining art. 6606-592
По запросу
48
Винт-саморез Arctic Cat art. 1623-129
По запросу
49
Plate, Exhaust Outlet art. 2612-796
По запросу
50
Seal, Exhaust Outlet art. 2612-799
По запросу
51
Rivet art. 8061-710
По запросу
52
Fascia, Front - Right - Black (inc. 53) art. 3718-302
По запросу
52
Fascia, Front - Left - Black art. 6606-351
По запросу
53
Foil, Protective art. 6606-404
По запросу
54
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
55
RETAINER,PUSHNUT - 3/16" STUD art. 2623-001
По запросу
56
Screw, Thumb art. 1623-999
По запросу
