модель 2016 года
- Модель Pantera 3000
- Код модели PANTERA 3000 BLACK (S2016PTTTOUSB)

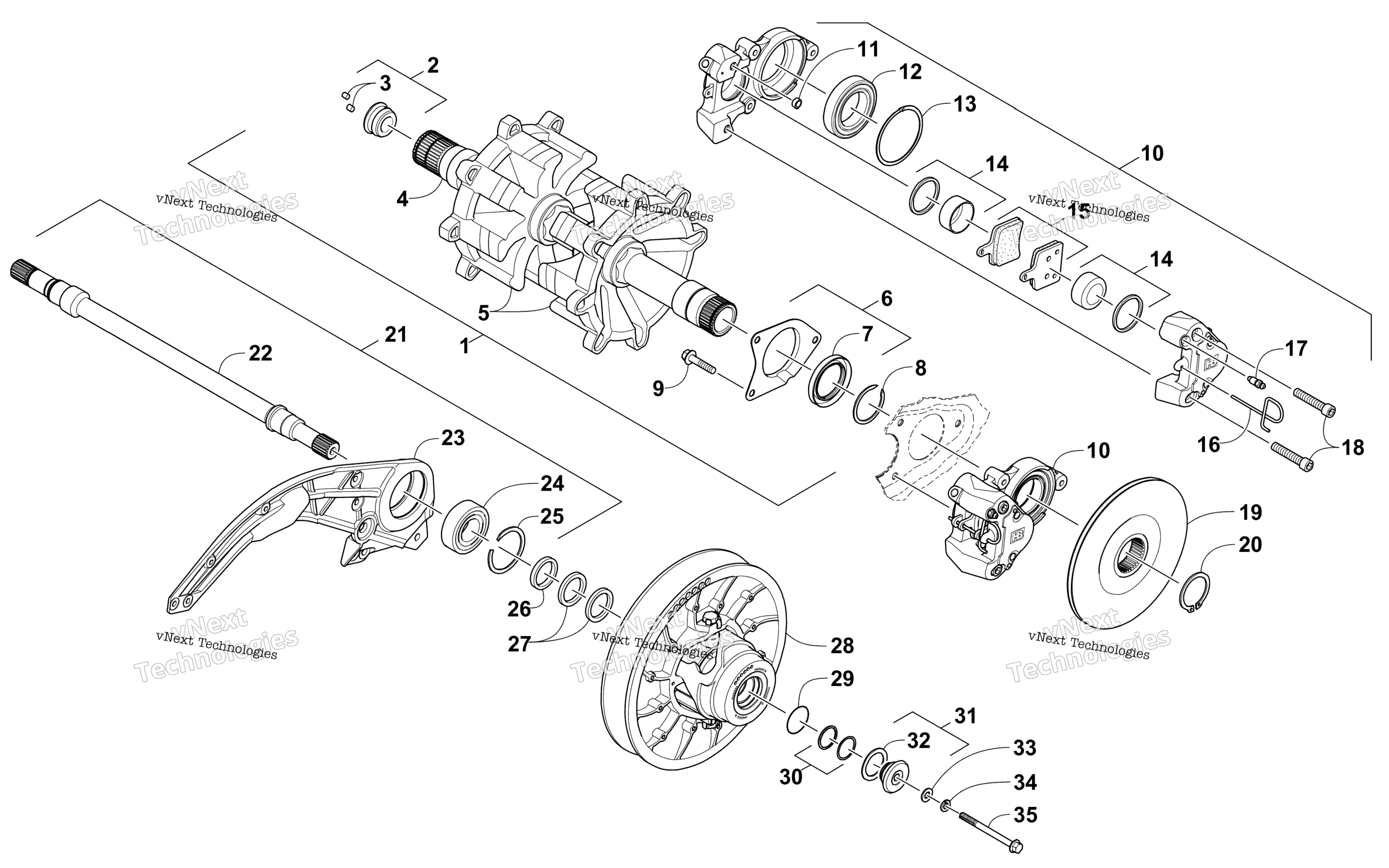

Схема привода Train Shafts And Brake Assemblies для PANTERA 3000 BLACK (S2016PTTTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Track, Drive - Assembly (inc. 2-8) art. 0728-234
По запросу
2
Plug, Magnetic - Assembly (inc. 3) art. 1702-243
По запросу
3
Magnet art. 2602-211
По запросу
4
Вал привода гусеницы Arctic Cat art. 3602-321
По запросу
5
Sprocket, Drive art. 2602-911
По запросу
6
Plate, Retaining - Seal (inc. 7) art. 1702-502
По запросу
7
Seal art. 1602-344
По запросу
8
Ring, Retaining art. 2602-233
По запросу
9
Болт M8X1.25X30 Arctic Cat art. 8408-831
По запросу
10
Caliper, Brake - Assembly (inc. 11-18) art. 2602-486
По запросу
11
Seal art. 2602-411
По запросу
12
Bearing art. 2602-198
от 1 035 ₽
13
Ring, Retaining art. 2602-280
По запросу
14
Поршень тормозного суппорта Arctic Cat art. 2602-410
По запросу
15
Тормозные колодки Yamaha / Arctic Cat art. 1702-245
от 2 041 ₽
16
Pin, Retaining art. 2602-409
По запросу
17
Fitting, Bleed art. 2602-408
По запросу
18
Screw, Cap art. 2602-412
По запросу
19
Диск тормозной Arctic Cat art. 2602-249
По запросу
20
Ring, Retaining art. 2602-629
По запросу
21
Shaft, Driven - Assembly (inc. 22-25) art. 1702-370
По запросу
22
Shaft, Driven art. 2602-772
По запросу
23
Support, Chassis - Left art. 2707-751
По запросу
24
Bearing art. 2602-524
от 2 402 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
25
Ring, Retaining art. 2602-729
По запросу
26
Spacer art. 0648-839
По запросу
27
Washer, Shim (.090 in.) art. 0648-818
от 3 002 ₽
27
Washer, Shim (.060 in.) art. 0648-817
от 3 002 ₽
27
Washer, Shim (.030 in.) art. 0648-816
от 3 002 ₽
28
Clutch, Driven - Assembly art. 0726-345
По запросу
29
Уплотнительное кольцо Arctic Cat art. 0648-441
от 116 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
30
Шайба Arctic Cat art. 0648-716
от 3 002 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
30
Шайба Arctic Cat art. 0648-715
от 3 002 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
30
Шайба регулировочная ведомого вариатора Arctic Cat art. 0648-714
от 368 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
31
Грибок ведомого вариатора Arctic Cat art. 1702-114
от 3 002 ₽
32
Washer, Thrust art. 0648-788
от 3 002 ₽
33
Washer art. 8450-127
По запросу
34
WASHER,SPR LOCK-5/16 .314X.583X.078 Z&Y art. 8051-242
По запросу
35
Болт M8X1.25 X 100 Arctic Cat art. 8408-801
По запросу
