модель 2016 года
- Модель XF 7000
- Код модели XF 7000 CROSSTREK ORANGE (S2016ZXUCTUSO)

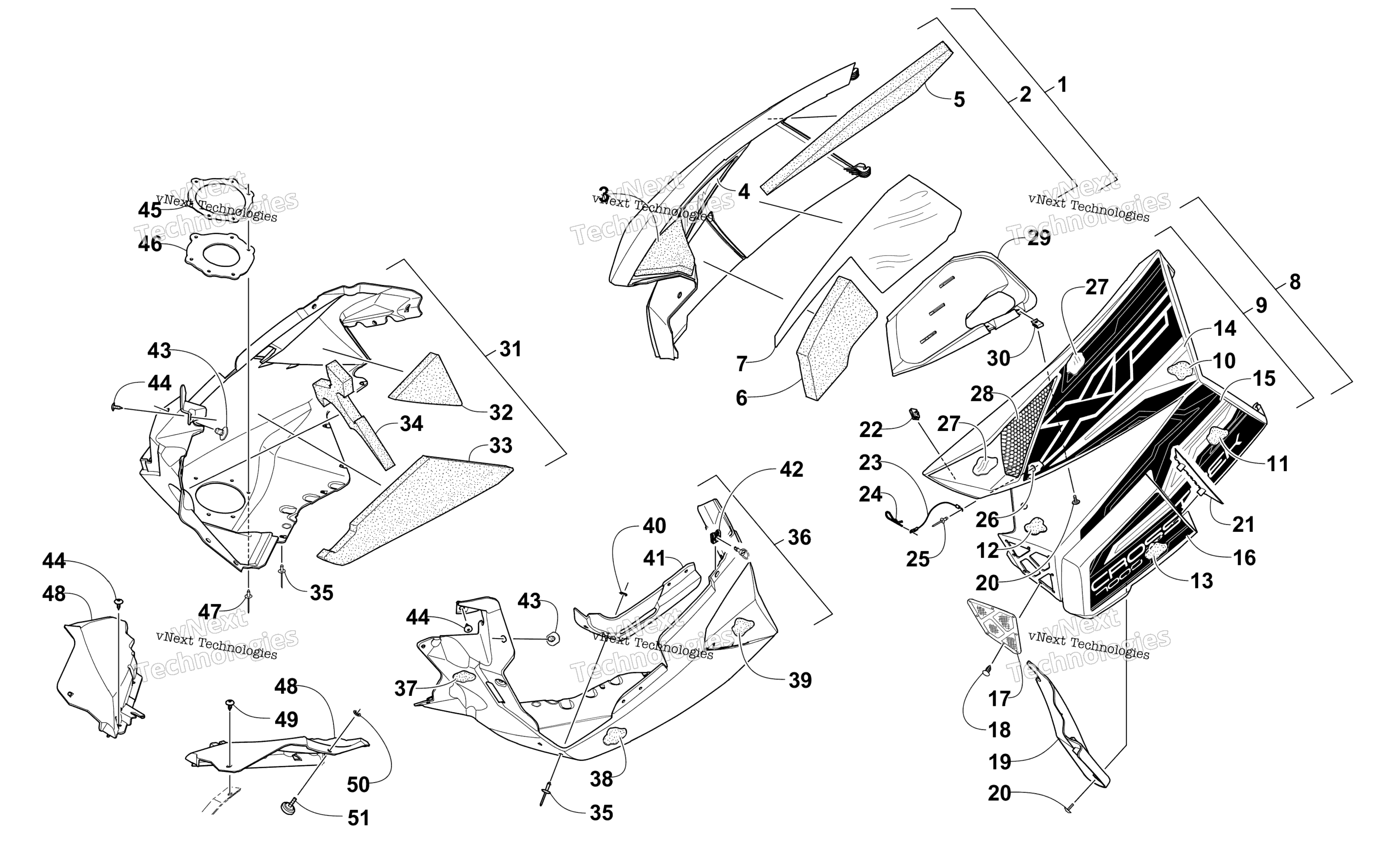

Схема Skid Plate и Side панель узла для XF 7000 CROSSTREK ORANGE (S2016ZXUCTUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - w/Decals - Right - Black (inc. 2-7, 14-16, 23-26) art. 4718-768
По запросу
2
Panel, Side w/o Decals - Right - Black (inc. 3-7, 23-26) art. 3718-312
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foil, Protective art. 6606-416
По запросу
8
Panel, Side - w/Decals - Left - Black (inc. 9-18, 22-26) art. 4718-769
По запросу
9
Panel, Side w/o Decals - Left - Black (inc. 10-13, 17,18, 22-26) art. 4718-101
По запросу
10
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
11
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
12
Foam, Side Panel - Center Front - Left art. 0617-631
По запросу
13
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
14
Decal, Side Panel - Upper - Right art. 2621-650
По запросу
14
Decal, Side Panel - Upper - Left art. 2621-651
По запросу
15
Decal, Side Panel - Lower Rear - Right art. 2621-664
По запросу
15
Decal, Side Panel - Lower Rear - Left art. 2621-665
По запросу
16
Decal, Side Panel - Lower Front - Right art. 2621-658
По запросу
16
Decal, Side Panel - Lower Front - Left art. 2621-659
По запросу
17
Screen, Vent art. 2602-704
По запросу
18
Clip, Retaining art. 0623-269
По запросу
19
Deflector, Air art. 2602-711
По запросу
20
Винт Arctic Cat art. 2623-164
от 368 ₽
21
Retainer, Air Deflector art. 2602-703
По запросу
22
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
23
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
24
Clip, Hairpin art. 0605-283
По запросу
25
Rivet art. 8060-486
По запросу
26
Washer art. 8050-127
По запросу
27
Foil, Protective (Optional) art. 0619-206
По запросу
28
Screen, Intake (Optional) art. 5706-531
По запросу
29
Duct, Belt Cooling art. 1702-369
По запросу
30
Clip, U-Nut art. 1623-030
По запросу
31
Plate, Skid - w/o Decals - Right - Black (inc. 32-34) art. 3718-788
По запросу
32
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
33
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
34
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
35
Заклепка Arctic Cat art. 8061-708
от 168 ₽
36
Plate, Skid - Left w/Foam - Black (inc. 35, 37-41) art. 3718-789
По запросу
37
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
38
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
39
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
40
Washer art. 0123-802
от 110 ₽
41
Panel, Reinforcement art. 6606-613
По запросу
42
Clip, Retaining art. 2623-005
от 1 130 ₽
43
Pin, Retaining art. 6606-592
По запросу
44
Винт-саморез Arctic Cat art. 1623-129
По запросу
45
Plate, Exhaust Outlet art. 2612-685
По запросу
46
Seal, Exhaust Outlet art. 2612-964
По запросу
47
Клепка art. 8061-508
По запросу
48
Fascia, Front - Right - Black art. 6606-342
По запросу
48
Fascia, Front - Left - Black art. 6606-579
По запросу
49
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
50
RETAINER,PUSHNUT - 3/16" STUD (Optional) art. 2623-001
По запросу
51
Screw, Thumb (Optional) art. 1623-999
По запросу
