модель 2016 года
- Модель ZR 4000
- Код модели ZR 4000 RR 129 GREEN (S2016ZRCRRUSG)

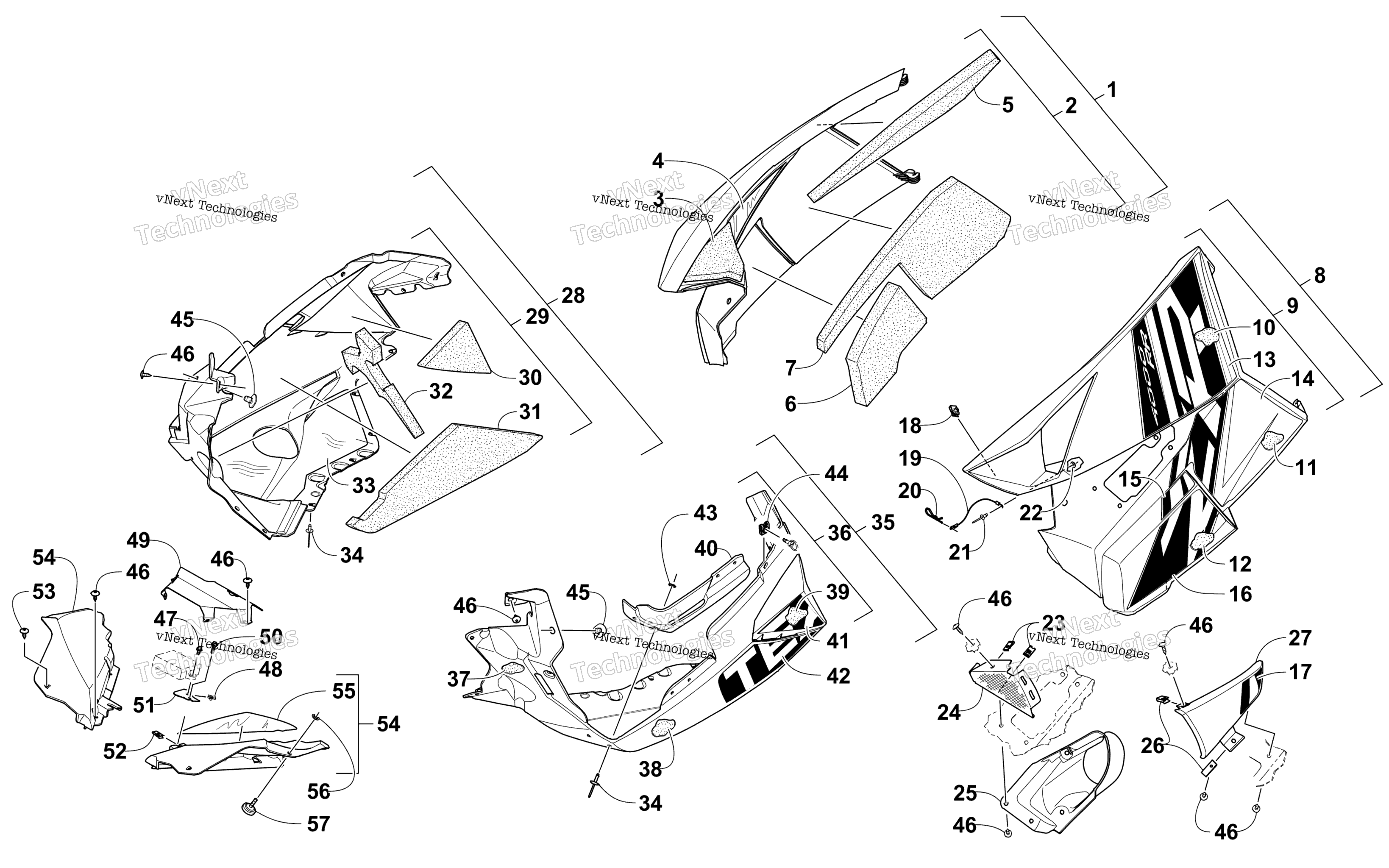

Схема Skid Plate и Side панель узла для ZR 4000 RR 129 GREEN (S2016ZRCRRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - w/Decals - Right - Green (inc. 2-7,13-16, 19-22) art. 4718-788
По запросу
2
Panel, Side - w/o Decals - Right - Green (inc. 3-7,19-22) art. 3718-858
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foam, Side Panel - Lower Rear - Right art. 0617-634
По запросу
8
Panel, Side - w/Decals - Left - Green (inc. 9-16, 18-22) art. 4718-789
По запросу
9
Panel, Side - w/o Decals - Left - Green (inc. 10-12, 18-22) art. 4718-577
По запросу
10
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
11
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
12
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
13
Decal, Side Panel - Upper - Right art. 2621-354
По запросу
13
Decal, Side Panel - Upper - Left art. 2621-355
По запросу
14
Decal, Side Panel - Lower Rear - Right art. 2621-364
По запросу
14
Decal, Side Panel - Lower Rear - Left art. 2621-365
По запросу
15
Decal, Side Panel - Center - Left art. 2621-345
По запросу
15
Decal, Side Panel - Center - Right art. 2621-344
По запросу
16
Decal, Side Panel - Lower Front - Left art. 2621-341
По запросу
16
Decal, Side Panel - Lower Front - Right art. 2621-340
По запросу
17
Decal, Side Panel - Mid Vent - Left art. 2621-347
По запросу
18
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
19
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
20
Clip, Hairpin art. 0605-283
По запросу
21
Rivet art. 8060-486
По запросу
22
Washer art. 8050-127
По запросу
23
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
24
Screen, Intake art. 6606-925
По запросу
25
Duct, Intake - Inner art. 2602-794
По запросу
26
Clip, U-Nut art. 1623-030
По запросу
27
Duct, Intake - Outer - Green art. 2602-801
По запросу
28
Plate, Skid - w/Decals - Right - Black (inc. 29-33, 41-42) art. 4718-810
По запросу
29
Plate, Skid - w/o Decals - Right - Black (inc. 30-33) art. 4718-520
По запросу
30
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
31
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
32
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
33
Foil, Protective art. 6606-966
По запросу
34
Заклепка Arctic Cat art. 8061-708
от 168 ₽
35
Plate, Skid - w/Decals - Left - Black (inc. 34, 36-43) art. 4718-801
По запросу
36
Plate, Skid - Left w/Foam - Black (inc. 34, 37-40, 43) art. 3718-789
По запросу
37
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
38
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
39
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
40
Panel, Reinforcement art. 6606-613
По запросу
41
Decal, Skid Plate - Rear - Left art. 2621-337
По запросу
41
Decal, Skid Plate - Rear - Right art. 2621-336
По запросу
42
Decal, Skid Plate - Forward - Right art. 2621-338
По запросу
42
Decal, Skid Plate - Forward - Left art. 2621-339
По запросу
43
Washer art. 0123-802
от 110 ₽
44
Clip, Retaining art. 2623-005
от 1 130 ₽
45
Pin, Retaining art. 6606-592
По запросу
46
Винт-саморез Arctic Cat art. 1623-129
По запросу
47
SCREW,CAP-HFH M6X1.0X12 CL8.8 Z&Y art. 8408-612
По запросу
48
Клипса Arctic Cat art. 0423-577
от 168 ₽
49
Shield, Heat - ECM art. 6606-942
По запросу
50
Болт Arctic Cat art. 8408-620
от 190 ₽
51
Bracket, Mounting - ECM art. 6606-941
По запросу
52
Clip, U-Nut art. 0423-031
По запросу
53
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
54
Fascia, Front - Right - Black art. 6606-342
По запросу
54
Fascia, Front - Left - Black (inc. 55) art. 3718-303
По запросу
55
Foil, Protective art. 6606-405
По запросу
56
RETAINER,PUSHNUT - 3/16" STUD Optional art. 2623-001
По запросу
57
Screw, Thumb Optional art. 1623-999
По запросу
