модель 2016 года
- Модель ZR 6000
- Код модели ZR 6000 LTD 129 ES (S2016ZRDLEUSG)

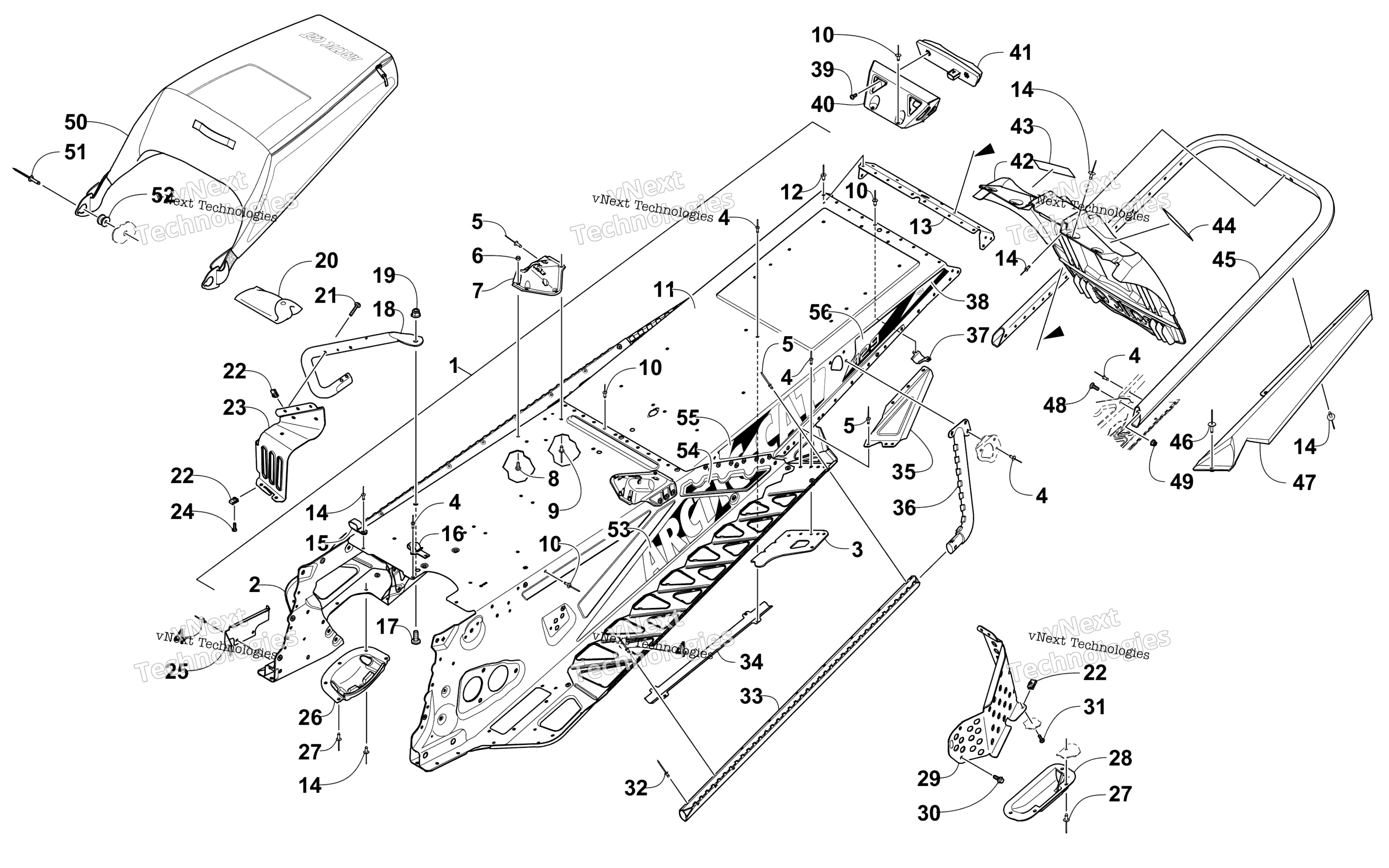

Схема Tunnel, задний Bumper, и Snowflap узла для ZR 6000 LTD 129 ES (S2016ZRDLEUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly - Green art. 2707-552
По запросу
1
Tunnel Assembly - Green (inc. 2-13) art. 2707-812
По запросу
2
Tunnel, Front - Assembly - Green (inc. 3-4) art. 2707-811
По запросу
3
Bracket, Mounting - Suspension - Right - Green art. 2707-318
По запросу
3
Bracket, Mounting - Suspension - Left - Green art. 2707-319
По запросу
4
Заклепка Arctic Cat art. 8060-686
от 116 ₽
5
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
6
Nut, Lock art. 8422-502
По запросу
7
Bracket, Mounting - Rear Spar - Right - Green art. 2707-340
По запросу
7
Bracket, Mounting - Rear Spar - Left - Green art. 2707-341
По запросу
8
Screw, Machine art. 8476-512
По запросу
9
Rivet art. 1623-257
По запросу
10
Rivet - Black art. 8060-702
По запросу
11
Tunnel, Rear - Green art. 2707-314
По запросу
12
Клепка Arctic Cat art. 8060-504
от 116 ₽
13
End Cap, Tunnel - Green art. 2707-315
По запросу
14
Rivet art. 8061-706
По запросу
15
Clamp, Routing art. 1623-762
По запросу
16
Clip, Routing art. 0645-709
По запросу
17
Screw, Machine art. 8476-820
По запросу
18
Support, Footrest - Left art. 1707-455
По запросу
18
Support, Footrest - Right art. 1707-454
По запросу
19
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
20
Kit, Tool art. 0744-087
По запросу
21
Screw, Machine art. 8468-535
По запросу
22
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
23
Footrest - Left - Green art. 2707-005
По запросу
23
Footrest - Right - Green art. 2707-004
По запросу
24
Screw, Machine art. 8470-516
По запросу
25
Bracket, Routing - Oil Line art. 0608-705
По запросу
26
Protector, Chain Case art. 1607-109
По запросу
27
Заклепка Arctic Cat art. 8061-708
от 168 ₽
28
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
29
Shield, Brake Disc - Green art. 2707-042
По запросу
30
Screw, Cap art. 8408-613
По запросу
31
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
32
Rivet art. 1623-130
По запросу
33
Roll, Tunnel - Green art. 2707-346
По запросу
34
Protector, Harness - Taillight Extension art. 0630-308
По запросу
35
Gusset, Running Board - Right - Green art. 2707-320
По запросу
35
Gusset, Running Board - Left - Green art. 2707-321
По запросу
36
Gusset, Tunnel Roll - Left - Green art. 2707-339
По запросу
36
Gusset, Tunnel Roll - Right - Green art. 2707-338
По запросу
37
Protector, Taillight Harness art. 0630-292
По запросу
38
Decal, Reflector - Red art. 8621-870
По запросу
39
Screw, Machine art. 8470-512
По запросу
40
Bracket, Mounting - Taillight - Green art. 0730-230
По запросу
41
стоп сигнал art. 0609-898
от 3 166 ₽
42
Snowflap art. 6606-394
от 10 642 ₽
43
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
44
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
45
Bumper, Rear - Green art. 2707-580
По запросу
46
Rivet art. 8060-710
По запросу
47
Flare, Tunnel - Right art. 6606-870
По запросу
47
Flare, Tunnel - Left art. 6606-871
По запросу
48
Болт Arctic Cat art. 8476-620
По запросу
49
Гайка Arctic Cat art. 8427-602
от 116 ₽
50
Saddlebag art. 6606-600
По запросу
51
Rivet art. 8060-630
По запросу
52
Mount, Saddlebag art. 1623-940
По запросу
53
Decal, Tunnel - Front - Right - Green art. 2621-414
По запросу
53
Decal, Tunnel - Front - Left - Green art. 2621-415
По запросу
54
Decal, Tunnel - Center - Right - Green art. 2621-412
По запросу
54
Decal, Tunnel - Center - Left - Green art. 2621-413
По запросу
55
Decal, Tunnel - Rear - Right art. 2621-410
По запросу
55
Decal, Tunnel - Rear - Left art. 2621-411
По запросу
56
Decal, Tunnel - Rear - Right - Green art. 2621-408
По запросу
56
Decal, Tunnel - Rear - Left - Green art. 2621-409
По запросу
