модель 2016 года
- Модель ZR 6000
- Код модели ZR 6000 R XC GREEN INTERNATIONAL INTL (S2016ACDCCUSG)

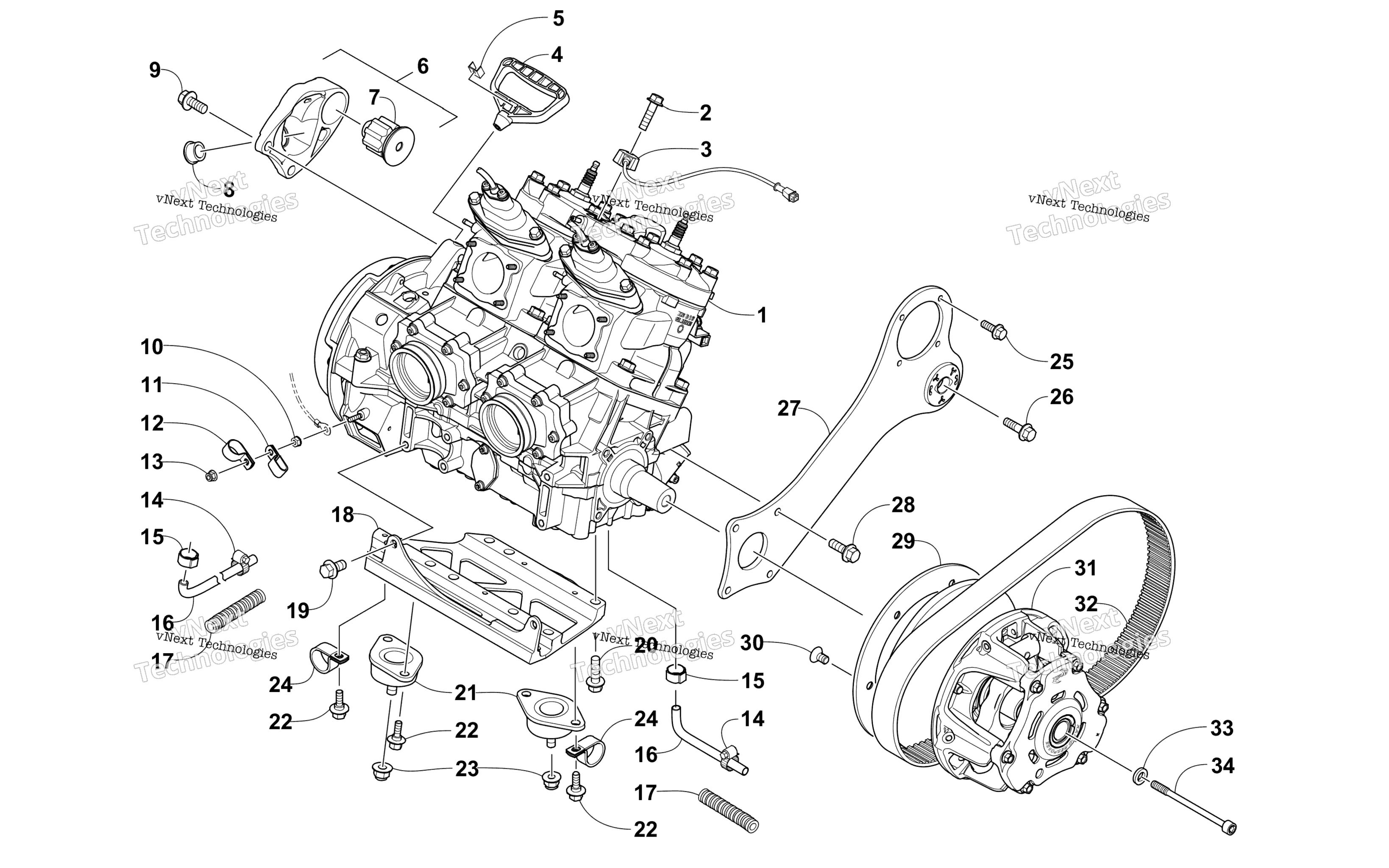

Схема двигателя And Related Parts для ZR 6000 R XC GREEN INTERNATIONAL INTL (S2016ACDCCUSG)
Схема
Детали

Номер
Наименование детали
Цена
1
Engine, Long Block art. 0962-037
По запросу
1
Engine, Short Block art. 0962-035
По запросу
1
Engine, Long Block art. 0962-037
По запросу
1
Engine, Short Block art. 0962-035
По запросу
2
Screw, Cap art. 0923-049
По запросу
2
Screw, Cap art. 0923-049
По запросу
3
Sensor, Knock art. 0902-024
от 6 745 ₽
3
Sensor, Knock art. 0902-024
от 6 745 ₽
4
Handle, Recoil art. 0636-363
По запросу
4
Handle, Recoil art. 0636-363
По запросу
5
Cap, Recoil Handle art. 0606-885
По запросу
5
Cap, Recoil Handle art. 0606-885
По запросу
6
Bracket, Engine Mounting - MAG (inc. 7-8) art. 0708-582
По запросу
6
Bracket, Engine Mounting - MAG (inc. 7-8) art. 0708-582
По запросу
7
Mount, Engine art. 0608-630
от 1 572 ₽
7
Mount, Engine art. 0608-630
от 1 572 ₽
8
Bushing art. 0608-633
По запросу
8
Bushing art. 0608-633
По запросу
9
Screw, Cap art. 8409-026
По запросу
9
Screw, Cap art. 8409-026
По запросу
10
Nut art. 0623-038
от 110 ₽
10
Nut art. 0623-038
от 110 ₽
11
Clamp, Routing art. 1623-733
По запросу
11
Clamp, Routing art. 1623-733
По запросу
12
Clamp, Routing art. 1623-675
По запросу
12
Clamp, Routing art. 1623-675
По запросу
13
Nut, Hex art. 8427-602
от 116 ₽
13
Nut, Hex art. 8427-602
от 116 ₽
14
Clamp, Hose art. 0623-373
По запросу
14
Clamp, Hose art. 0623-373
По запросу
15
Clamp, Hose art. 0610-563
По запросу
15
Clamp, Hose art. 0610-563
По запросу
16
Hose, Coolant - Throttle Body art. 0610-779
По запросу
16
Hose, Coolant - Throttle Body art. 0610-779
По запросу
17
Conduit, Flexible - 5 ft art. 0619-776
По запросу
17
Conduit, Flexible - 5 ft art. 0619-776
По запросу
18
Plate, Engine Mounting - Lower art. 0708-657
По запросу
18
Plate, Engine Mounting - Lower art. 0708-657
По запросу
19
Screw, Cap art. 8409-821
По запросу
19
Screw, Cap art. 8409-821
По запросу
20
Screw, Cap art. 8409-036
По запросу
20
Screw, Cap art. 8409-036
По запросу
21
Mount, Engine - Lower art. 0708-658
от 2 255 ₽
21
Mount, Engine - Lower art. 0708-658
от 2 255 ₽
22
Screw, Shoulder art. 1623-944
По запросу
22
Screw, Shoulder art. 1623-944
По запросу
23
Nut, Lock art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 3 шт.
Подписаться
Аналог
Втулки А-образного нижнего рычага Yamaha / Arctic Cat
art. SM-08601
2 618 ₽
Требуется 3 шт.
Подписаться
23
Nut, Lock art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 3 шт.
Подписаться
Аналог
Втулки А-образного нижнего рычага Yamaha / Arctic Cat
art. SM-08601
2 618 ₽
Требуется 3 шт.
Подписаться
24
Clamp, Routing art. 1623-080
По запросу
24
Clamp, Routing art. 1623-080
По запросу
25
Screw, Cap art. 8408-621
По запросу
25
Screw, Cap art. 8408-621
По запросу
26
Screw, Cap art. 8408-826
По запросу
26
Screw, Cap art. 8408-826
По запросу
27
Plate, Engine Mounting - PTO art. 0708-651
По запросу
27
Plate, Engine Mounting - PTO art. 0708-651
По запросу
28
Screw, Cap art. 8409-821
По запросу
28
Screw, Cap art. 8409-821
По запросу
29
Ring, Damper art. 0645-410
от 9 377 ₽
29
Ring, Damper art. 0645-410
от 9 377 ₽
30
Screw, Machine art. 1623-821
от 987 ₽
30
Screw, Machine art. 1623-821
от 987 ₽
31
Clutch, Drive - Uncalibrated art. 0746-881
По запросу
31
Clutch, Drive - Uncalibrated art. 0746-881
По запросу
32
Belt, Drive art. 0627-083
от 15 792 ₽
32
Belt, Drive art. 0627-083
от 15 792 ₽
33
Washer, Clutch Bolt art. 1623-649
от 578 ₽
33
Washer, Clutch Bolt art. 1623-649
от 578 ₽
34
Bolt, Clutch art. 1623-792
от 3 675 ₽
34
Bolt, Clutch art. 1623-792
от 3 675 ₽
