модель 2016 года
- Модель ZR 7000
- Код модели ZR 7000 LTD 137 BLACK EARLY BUILD (S2016ZXULEEBB)

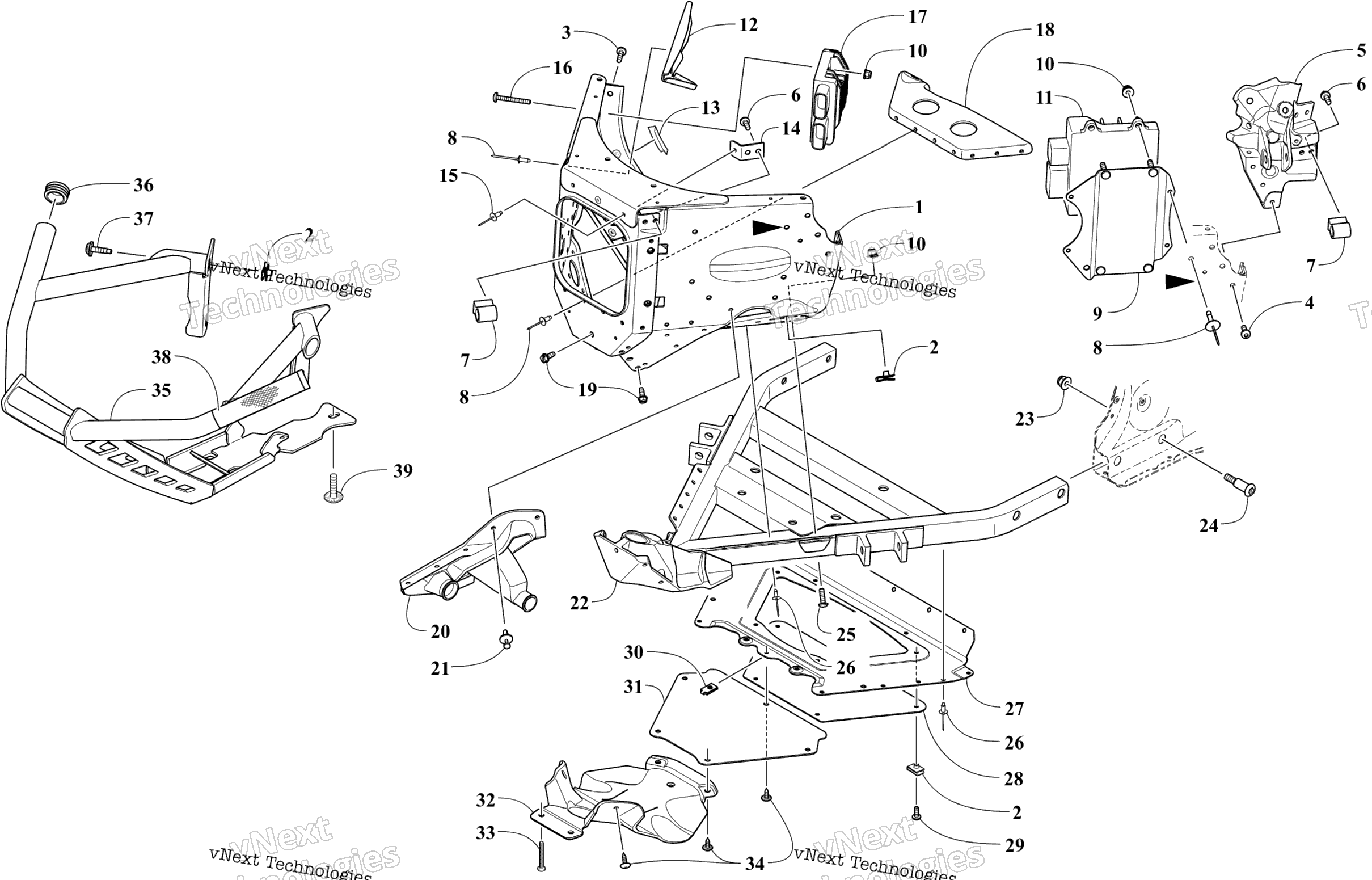

Схема передней части Bumper And Frame Assembly для ZR 7000 LTD 137 BLACK EARLY BUILD (S2016ZXULEEBB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Front - Assembly - Black (inc. eight No. 2 and 3-5) art. 2707-543
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Screw, Self-Tapping art. 1623-683
По запросу
4
Винт Arctic Cat art. 0423-538
от 110 ₽
5
Bracket, Shock Mount - Upper Right - Black art. 1707-776
По запросу
5
Bracket, Shock Mount - Upper Left - Black art. 1707-777
По запросу
6
Screw, Cap art. 8413-617
По запросу
7
Скоба крепления верхнего рычага Arctic Cat art. 1607-233
По запросу
8
Заклепка Arctic Cat art. 8060-706
от 116 ₽
9
Bracket, Mounting - ECM art. 0745-391
По запросу
10
Гайка Arctic Cat art. 8427-602
от 116 ₽
11
ECM (PLEASE INCLUDE VIN WHEN ORDERING) art. 0730-261
По запросу
12
Bracket, Steering Stop art. 1607-126
По запросу
13
Trim art. 0706-371
По запросу
14
Gusset, A-Arm Mounting Bracket art. 1607-561
По запросу
15
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 2 шт.
16
SCREW,MACH-TSTRH M6X1.0X25 Z&BLK art. 8477-625
По запросу
17
Регулятор напряжения Arctic Cat art. 0824-072
По запросу
18
Bracket, Reinforcement art. 1607-127
По запросу
19
Болт 1/4-20X5/8 Arctic Cat art. 1623-959
По запросу
20
Пыльник рулевой тяги правый Arctic Cat art. 1605-028
По запросу
20
Пыльник рулевой тяги левый Arctic Cat art. 1605-029
По запросу
21
Клипса Arctic Cat art. 0623-362
от 90 ₽
22
Frame, Front - Lower - Black art. 3707-131
По запросу
23
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
24
Screw, Shoulder art. 1623-817
По запросу
25
Screw, Machine art. 8468-620
По запросу
26
Заклепка Arctic Cat art. 8060-686
от 116 ₽
27
Belly Pan - Center art. 1607-217
По запросу
28
Cover, Access art. 1607-218
По запросу
29
Screw, Machine art. 8468-617
По запросу
30
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
31
Panel, Access art. 1607-063
По запросу
32
Belly Pan - Front art. 6606-614
По запросу
33
Screw, Self-Tapping art. 1623-929
По запросу
34
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
35
Bumper, Front - Assembly - Black (inc. eight No. 8 and 36-37) art. 2707-539
По запросу
36
Plug art. 2623-086
По запросу
37
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
38
Decal, Reflector - Amber art. 2621-210
По запросу
39
SCREW,SELF TAP-TSTRH #10-12X1.00 art. 2623-165
По запросу
