модель 2016 года
- Модель ZR 8000
- Код модели ZR 8000 LTD ES 129 BLACK (S2016ZRHLEUSB)

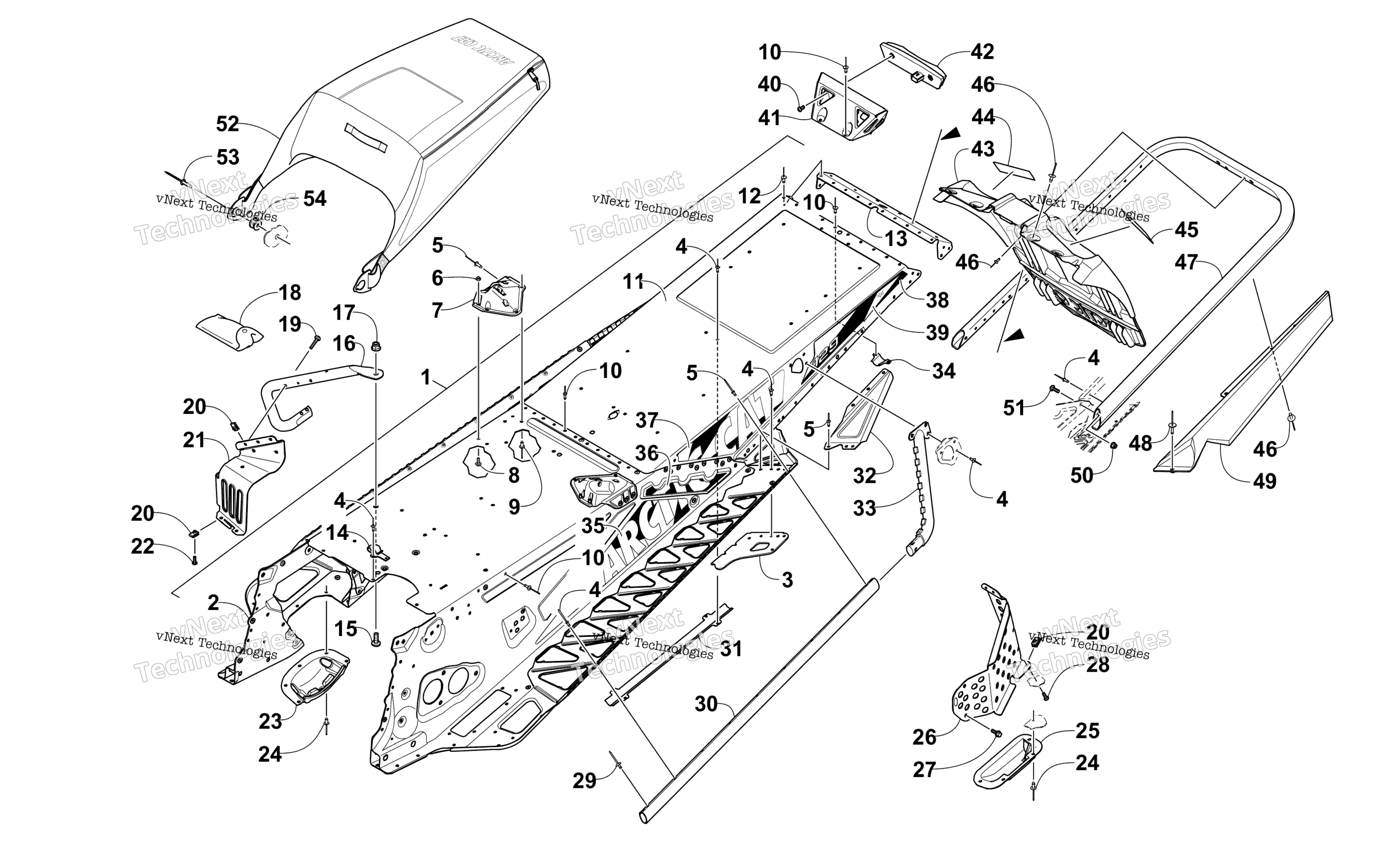

Схема Tunnel, задний Bumper, и Snowflap узла для ZR 8000 LTD ES 129 BLACK (S2016ZRHLEUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly - Black art. 1707-825
По запросу
1
Tunnel Assembly - Black (inc. 2-13) art. 1707-913
По запросу
2
Tunnel, Front - Assembly - Black (inc. 3-4) art. 1707-910
По запросу
3
Bracket, Mounting - Suspension - Left - Black art. 1707-917
По запросу
3
Bracket, Mounting - Suspension - Right - Black art. 1707-916
По запросу
4
Заклепка Arctic Cat art. 8060-706
от 116 ₽
5
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
6
Nut, Lock art. 8422-502
По запросу
7
Bracket, Mounting - Rear Spar - Right - Black art. 1707-692
По запросу
7
Bracket, Mounting - Rear Spar - Left - Black art. 1707-693
По запросу
8
Screw, Machine art. 8476-512
По запросу
9
Rivet art. 1623-257
По запросу
10
Rivet - Black art. 8060-702
По запросу
11
Tunnel, Rear - Black art. 1707-835
По запросу
12
Rivet art. 8060-482
По запросу
13
End Cap, Tunnel - Black art. 1707-725
По запросу
14
Clip, Routing art. 0645-709
По запросу
15
Screw, Machine art. 8476-820
По запросу
16
Support, Footrest - Left art. 1707-455
По запросу
16
Support, Footrest - Right art. 1707-454
По запросу
17
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
18
Kit, Tool art. 0744-087
По запросу
19
Screw, Machine art. 8468-535
По запросу
20
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
21
Footrest - Right - Black art. 1707-556
По запросу
21
Footrest - Left - Black art. 1707-557
По запросу
22
Screw, Machine art. 8470-516
По запросу
23
Protector, Chain Case art. 1607-109
По запросу
24
Заклепка Arctic Cat art. 8061-708
от 168 ₽
25
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
26
Shield, Brake Disc - Black art. 4707-060
По запросу
27
Screw, Cap art. 8408-613
По запросу
28
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
29
Rivet art. 1623-130
По запросу
30
Roll, Tunnel - Black art. 1707-697
По запросу
30
Roll, Tunnel - Green art. 2707-346
По запросу
31
Protector, Harness - Taillight Extension art. 0630-308
По запросу
32
Gusset, Running Board - Left - Black art. 1707-699
По запросу
32
Gusset, Running Board - Right - Black art. 1707-698
По запросу
33
Gusset, Tunnel Roll - Left - Black art. 1707-701
По запросу
33
Gusset, Tunnel Roll - Right - Black art. 1707-700
По запросу
34
Protector, Taillight Harness art. 0630-292
По запросу
35
Decal, Tunnel - Front - Right - Black art. 2621-454
По запросу
35
Decal, Tunnel - Front - Left - Black art. 2621-455
По запросу
36
Decal, Tunnel - Center - Right - Black art. 2621-452
По запросу
36
Decal, Tunnel - Center - Left - Black art. 2621-453
По запросу
37
Decal, Tunnel - Rear - Right - Black art. 2621-450
По запросу
37
Decal, Tunnel - Rear - Left - Black art. 2621-451
По запросу
38
Decal, Tunnel - Rear - Right - Black art. 2621-942
По запросу
38
Decal, Tunnel - Rear - Left - Black art. 2621-943
По запросу
39
Decal, Reflector - Red art. 8621-870
По запросу
40
Screw, Machine art. 8470-510
от 110 ₽
41
Bracket, Mounting - Taillight - Black art. 0730-227
По запросу
42
стоп сигнал art. 0609-898
от 3 166 ₽
43
Snowflap art. 6606-394
от 10 642 ₽
44
Decal, Warning - Towing (French) art. 5611-852
По запросу
45
Decal, Warning - Towing (English) art. 5611-853
По запросу
46
Rivet art. 8061-706
По запросу
47
Bumper, Rear - 129" - Black art. 2707-578
По запросу
48
Rivet art. 8060-710
По запросу
49
Flare, Tunnel - Right art. 6606-870
По запросу
49
Flare, Tunnel - Left art. 6606-871
По запросу
50
Гайка Arctic Cat art. 8427-602
от 116 ₽
51
Болт Arctic Cat art. 8476-620
По запросу
52
Saddlebag art. 6606-600
По запросу
53
Rivet art. 8060-630
По запросу
54
Mount, Saddlebag art. 1623-940
По запросу
