модель 2016 года
- Модель ZR 8000
- Код модели ZR 8000 SNO PRO LTD ES 129 GREEN EARLY BUILD (S2016ZRHLEEBG)

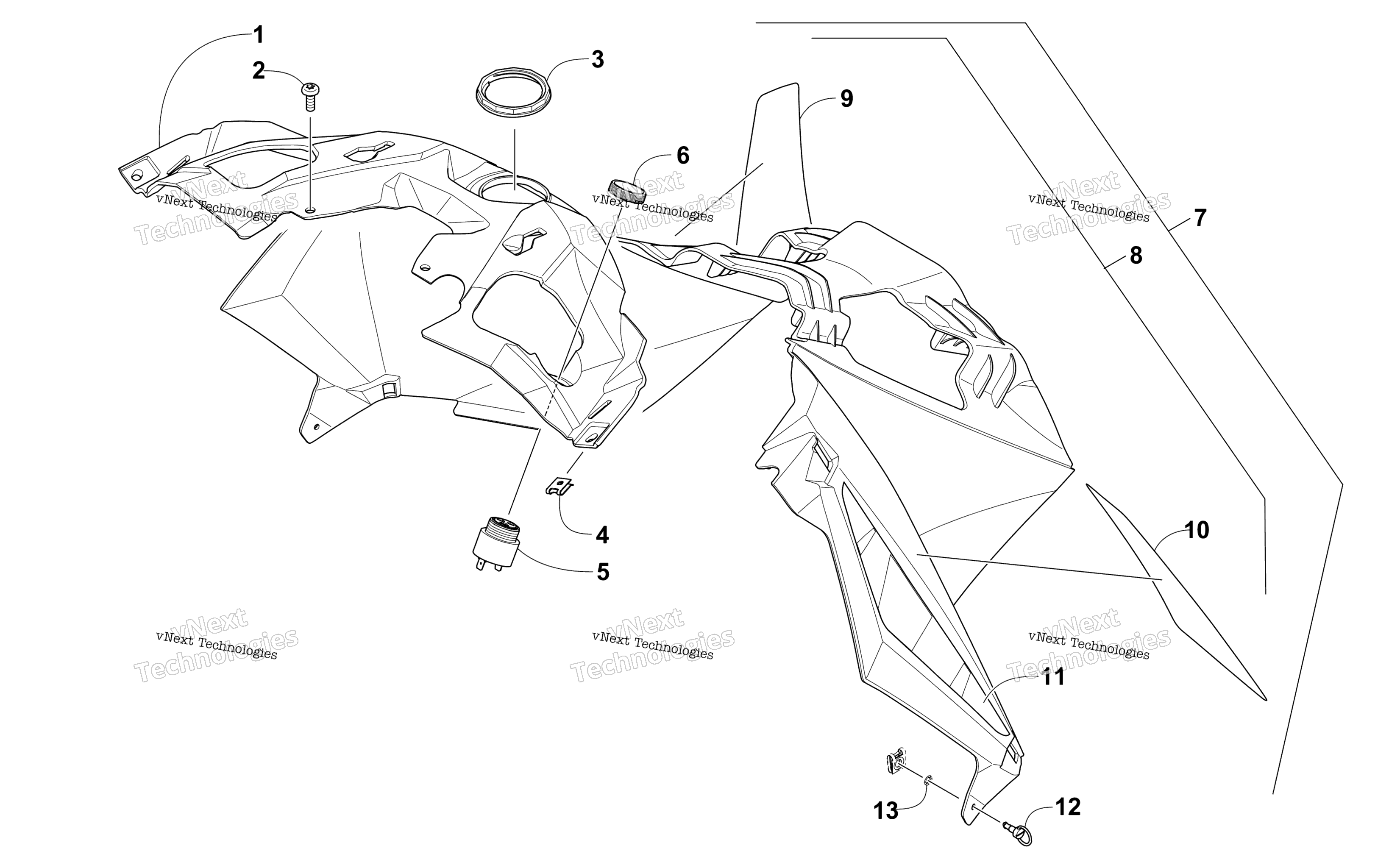

Схема консоли Assembly для ZR 8000 SNO PRO LTD ES 129 GREEN EARLY BUILD (S2016ZRHLEEBG)
Схема
Детали
Номер
Наименование детали
Цена
1
Console, Upper - Green art. 6606-645
По запросу
2
Винт Arctic Cat art. 0423-396
от 473 ₽
3
Nut, Retaining art. 6606-390
По запросу
4
Nut, U art. 1623-939
По запросу
5
Alarm, Reverse (inc. 6) art. 0630-243
По запросу
6
Ring, Retaining art. 0630-017
По запросу
7
Console, Lower - w/Decals & Warnings - Green (inc. 8-11) art. 4718-658
По запросу
8
Console, Lower - w/Warning Decals - Green (inc. 9-10) art. 4718-659
По запросу
9
Decal, Warning - English art. 9611-499
По запросу
10
Decal, Warning - French art. 9611-498
По запросу
11
Decal, Console - Right - Green art. 2621-380
По запросу
11
Decal, Console - Left - Green art. 2621-381
По запросу
12
Pin, Retaining art. 2623-003
от 1 130 ₽
13
Nut, Push art. 2623-004
от 1 130 ₽
