модель 2016 года
- Модель ZR 9000
- Код модели ZR 9000 RR 129 (S2016ZRNTRUSG)

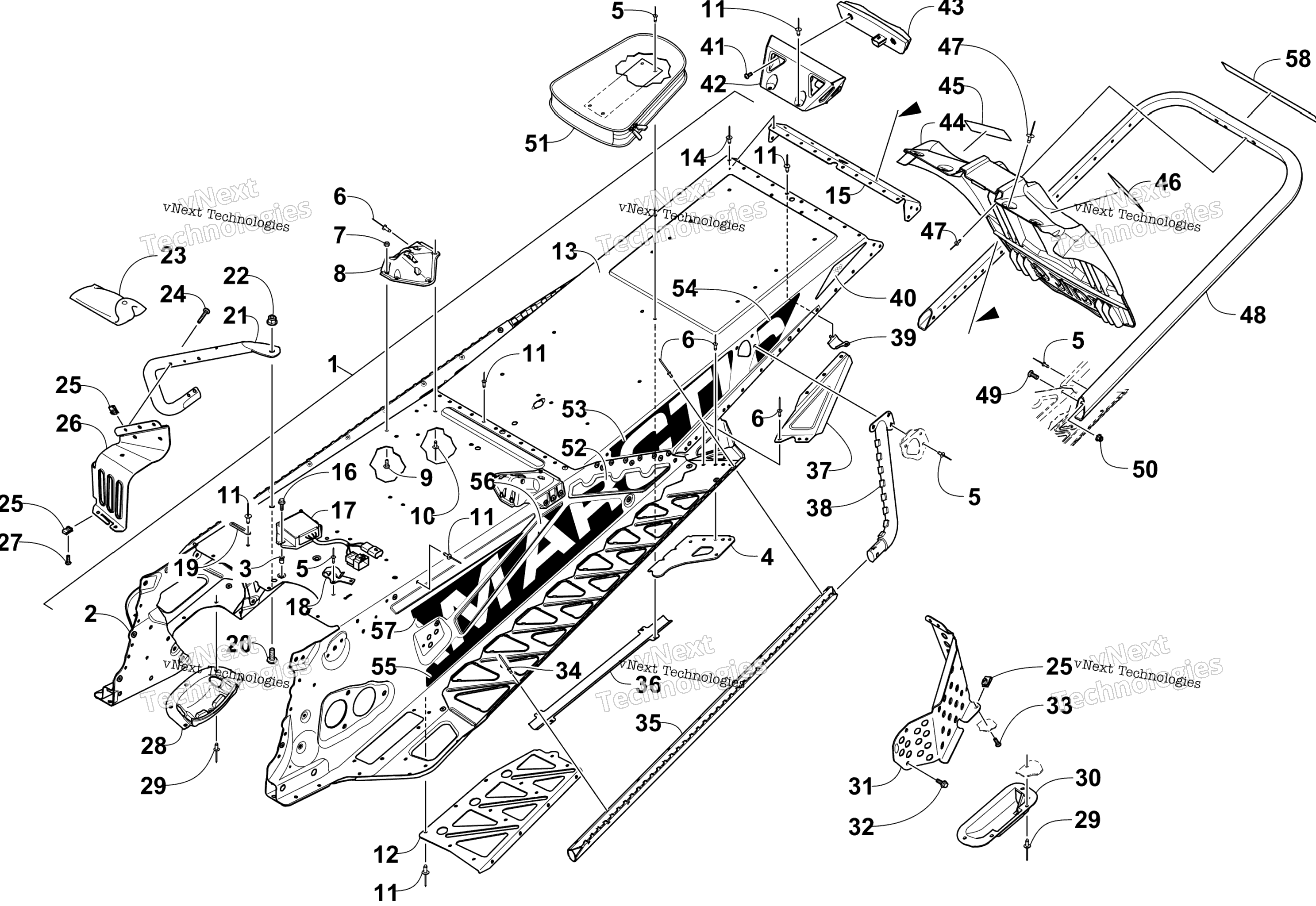

Схема Tunnel, задний Bumper, и Snowflap узла для ZR 9000 RR 129 (S2016ZRNTRUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly - Black art. 2707-522
По запросу
1
Tunnel Assembly - Black (inc. 2-11 and 13-15) art. 2707-178
По запросу
2
Tunnel, Front - Assembly - Black (inc. 3-5) art. 2707-177
По запросу
3
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
4
Bracket, Mounting - Suspension - Right - Black art. 1707-916
По запросу
4
Bracket, Mounting - Suspension - Left - Black art. 1707-917
По запросу
5
Заклепка Arctic Cat art. 8060-706
от 116 ₽
6
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
7
Nut, Lock art. 8422-502
По запросу
8
Bracket, Mounting - Rear Spar - Right - Black art. 1707-692
По запросу
8
Bracket, Mounting - Rear Spar - Left - Black art. 1707-693
По запросу
9
Screw, Machine art. 8476-512
По запросу
10
Rivet art. 1623-257
По запросу
11
Rivet - Black art. 8060-702
По запросу
12
Support, Running Board - Right - Black art. 2707-172
По запросу
12
Support, Running Board - Left - Black art. 2707-173
По запросу
13
Tunnel, Rear - Black art. 1707-835
По запросу
14
Rivet art. 8060-484
По запросу
15
End Cap, Tunnel - Black art. 1707-725
По запросу
16
Screw, Cap art. 8408-516
По запросу
17
Regulator, Voltage art. 0630-288
от 10 730 ₽
18
Clip, Routing art. 0645-709
По запросу
19
Зажим Arctic Cat art. 1623-984
По запросу
20
Screw, Machine art. 8476-820
По запросу
21
Support, Footrest - Left art. 1707-455
По запросу
21
Support, Footrest - Right art. 1707-454
По запросу
22
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
23
Kit, Tool art. 0744-088
По запросу
24
Screw, Machine art. 8468-535
По запросу
25
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
26
Footrest - Right - Black art. 1707-556
По запросу
26
Footrest - Left - Black art. 1707-557
По запросу
27
Screw, Machine art. 8470-516
По запросу
28
Protector, Chain Case art. 1607-109
По запросу
29
Заклепка Arctic Cat art. 8061-708
от 168 ₽
30
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
31
Shield, Brake Disc - Black art. 4707-060
По запросу
32
Screw, Cap art. 8408-613
По запросу
33
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
34
Rivet art. 1623-130
По запросу
35
Roll, Tunnel - Left - Black art. 2707-171
По запросу
35
Roll, Tunnel - Right - Black art. 2707-170
По запросу
36
Protector, Harness - Taillight Extension art. 0630-308
По запросу
37
Gusset, Running Board - Left - Black art. 1707-699
По запросу
37
Gusset, Running Board - Right - Black art. 1707-698
По запросу
38
Gusset, Tunnel Roll - Right - Black art. 1707-700
По запросу
38
Gusset, Tunnel Roll - Left - Black art. 1707-701
По запросу
39
Protector, Taillight Harness art. 0630-292
По запросу
40
Decal, Reflector - Red art. 8621-870
По запросу
41
Screw, Machine art. 8470-510
от 110 ₽
42
Bracket, Mounting - Taillight - Black art. 0730-227
По запросу
43
стоп сигнал art. 0609-898
от 3 166 ₽
44
Snowflap art. 6606-394
от 10 642 ₽
45
Decal, Warning - Towing (French) art. 5611-852
По запросу
46
Decal, Warning - Towing (English) art. 5611-853
По запросу
47
Rivet art. 8061-706
По запросу
48
Bumper, Rear - Green art. 2707-580
По запросу
49
Болт Arctic Cat art. 8476-620
По запросу
50
Гайка Arctic Cat art. 8427-602
от 116 ₽
51
Bag, Belt art. 6606-615
По запросу
52
Decal, Tunnel - Front - Right art. 2621-328
По запросу
52
Decal, Tunnel - Front - Left art. 2621-329
По запросу
53
Decal, Tunnel - Center - Right art. 2621-326
По запросу
53
Decal, Tunnel - Center - Left art. 2621-327
По запросу
54
Decal, Tunnel - Rear - Right art. 2621-324
По запросу
54
Decal, Tunnel - Rear - Left art. 2621-325
По запросу
55
Decal, Tunnel art. 2621-330
По запросу
55
Decal, Tunnel art. 2621-331
По запросу
56
Decal, Tunnel art. 2621-332
По запросу
56
Decal, Tunnel art. 2621-333
По запросу
57
Decal, Tunnel art. 2621-334
По запросу
57
Decal, Tunnel art. 2621-335
По запросу
58
Decal, Rear Bumper - "Sno Pro" art. 2621-346
По запросу
