модель 2016 года
- Модель ZR 9000
- Код модели ZR 9000 SNO PRO 129 (S2016ZRNSPUSO)

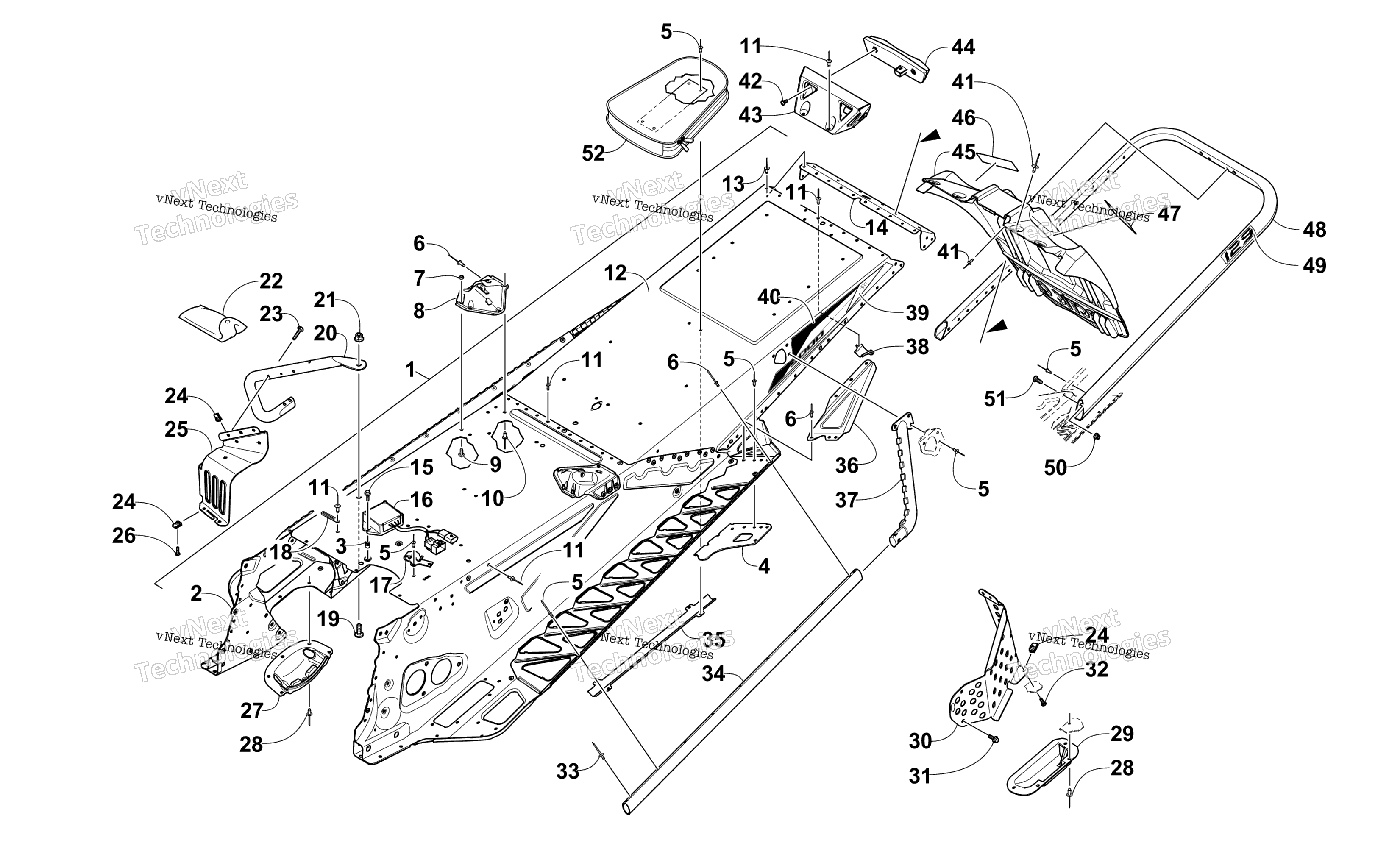

Схема Tunnel, задний Bumper, и Snowflap узла для ZR 9000 SNO PRO 129 (S2016ZRNSPUSO)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly art. 1707-995
По запросу
1
Tunnel Assembly (inc. 2-14) art. 1707-912
По запросу
2
Tunnel, Front - Assembly (inc. 3-5) art. 1707-981
По запросу
3
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
4
Bracket, Mounting - Suspension - Right art. 0607-992
По запросу
4
Bracket, Mounting - Suspension - Left art. 0607-993
По запросу
5
Заклепка Arctic Cat art. 8060-686
от 116 ₽
6
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
7
Nut, Lock art. 8422-502
По запросу
8
Bracket, Mounting - Rear Spar - Right art. 1707-644
По запросу
8
Bracket, Mounting - Rear Spar - Left art. 1707-645
По запросу
9
Screw, Machine art. 8476-512
По запросу
10
Rivet art. 1623-257
По запросу
11
Rivet art. 8060-682
По запросу
12
Tunnel, Rear art. 1607-250
По запросу
13
Rivet art. 8060-484
По запросу
14
End Cap, Tunnel art. 1607-104
По запросу
15
Screw, Cap art. 8408-516
По запросу
16
Regulator, Voltage art. 0630-288
от 10 730 ₽
17
Clip, Routing art. 0645-709
По запросу
18
Зажим Arctic Cat art. 1623-984
По запросу
19
Screw, Machine art. 8476-820
По запросу
20
Support, Footrest - Right art. 1707-454
По запросу
20
Support, Footrest - Left art. 1707-455
По запросу
21
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
22
Kit, Tool art. 0744-088
По запросу
23
Screw, Machine art. 8468-535
По запросу
24
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
25
Накладка подножки правая Arctic Cat art. 0607-996
от 3 980 ₽
25
Кронштейн подножки левый Arctic cat art. 0607-997
от 1 491 ₽
26
Screw, Machine art. 8470-516
По запросу
27
Protector, Chain Case art. 1607-109
По запросу
28
Заклепка Arctic Cat art. 8061-708
от 168 ₽
29
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
30
Защита тормозного диска Arctic Cat art. 1607-371
По запросу
31
Screw, Cap art. 8408-613
По запросу
32
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
33
Rivet art. 1623-130
По запросу
34
Усилитель подножки Arctic Cat art. 1607-092
от 7 098 ₽
35
Protector, Harness - Taillight Extension art. 0630-308
По запросу
36
Gusset, Running Board - Left art. 1607-163
По запросу
36
Gusset, Running Board - Right art. 1607-162
По запросу
37
Gusset, Tunnel Roll - Right art. 1607-040
По запросу
37
Gusset, Tunnel Roll - Left art. 1607-041
По запросу
38
Protector, Taillight Harness art. 0630-292
По запросу
39
Decal, Reflector - Red art. 8621-870
По запросу
40
Decal, Tunnel - Right - Orange art. 2621-596
По запросу
40
Decal, Tunnel - Left - Orange art. 2621-597
По запросу
41
Rivet art. 8061-706
По запросу
42
Screw, Machine art. 8470-510
от 110 ₽
43
Bracket, Mounting - Taillight art. 0630-328
По запросу
44
стоп сигнал art. 0609-898
от 3 166 ₽
45
Snowflap art. 6606-394
от 10 642 ₽
46
Decal, Warning - Towing (French) art. 5611-852
По запросу
47
Decal, Warning - Towing (English) art. 5611-853
По запросу
48
Bumper, Rear - Orange art. 2707-581
По запросу
49
Decal, Bumper - Rear - "129" - Orange art. 2621-296
По запросу
50
Гайка Arctic Cat art. 8427-602
от 116 ₽
51
Болт Arctic Cat art. 8476-620
По запросу
52
Bag, Belt art. 6606-615
По запросу
