модель 2017 года
- Модель Bearcat 3000
- Код модели BEARCAT 3000 LT BLUE EARLY BUILD (S2017BCTLTEBL)

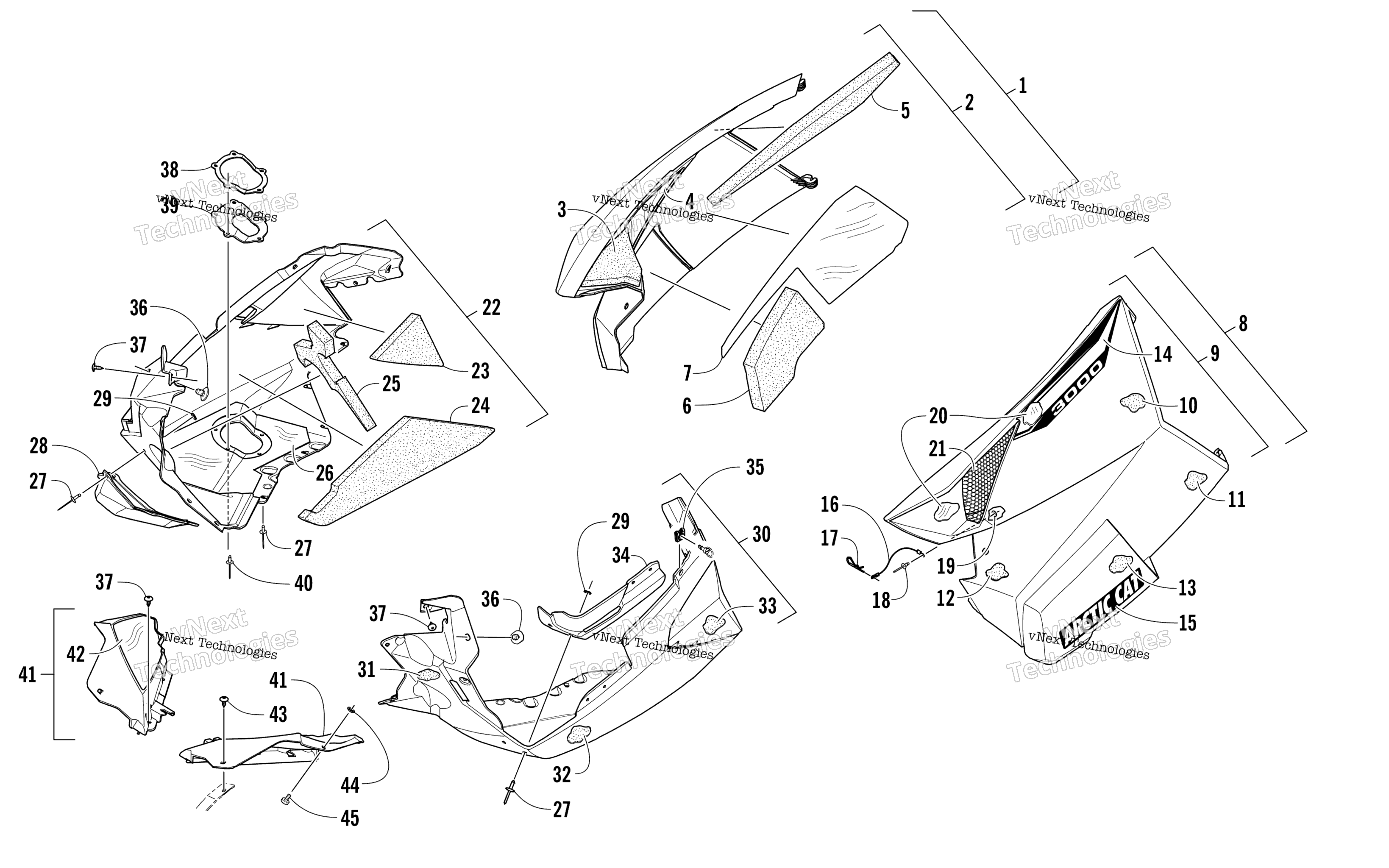

Схема Skid Plate и Side панель узла для BEARCAT 3000 LT BLUE EARLY BUILD (S2017BCTLTEBL)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Right w/Decals - Black (inc. 2-7 and 14-19) art. 4718-996
По запросу
2
Panel, Side w/o Decals - Right - Black (inc. 3-7 and 16-19) art. 3718-312
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foil, Protective art. 6606-416
По запросу
8
Panel, Side - Left w/Decals - Black (inc. 9-19) art. 4718-997
По запросу
9
Panel, Side - Left - w/o Decals - Black (inc. 10-13 and 16-19) art. 3718-791
По запросу
10
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
11
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
12
Foam, Side Panel - Center Front - Left art. 0617-631
По запросу
13
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
14
Decal, Side Panel - Upper - Left art. 3621-189
По запросу
14
Decal, Side Panel - Upper - Right art. 3621-188
По запросу
15
Decal, Side Panel - Front art. 9611-517
По запросу
16
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
17
Clip, Hairpin art. 0605-283
По запросу
18
Rivet art. 8060-486
По запросу
19
Washer art. 8050-127
По запросу
20
Foil, Protective Optional art. 0619-206
По запросу
21
Screen, Intake Optional art. 5706-531
По запросу
22
Plate, Skid - w/o Decals - Right - Black (inc. 23-29) art. 3718-422
По запросу
23
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
24
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
25
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
26
Foil, Protective art. 3612-325
По запросу
27
Заклепка Arctic Cat art. 8061-708
от 168 ₽
28
Deflector, Heat art. 2612-754
По запросу
29
Washer art. 0123-802
от 110 ₽
30
Plate, Skid - Left w/Foam - Black (inc. 27, 29 and 31-34) art. 3718-789
По запросу
31
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
32
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
33
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
34
Panel, Reinforcement art. 6606-613
По запросу
35
Clip, Retaining art. 2623-005
от 1 130 ₽
36
Pin, Retaining art. 6606-592
По запросу
37
Винт-саморез Arctic Cat art. 1623-129
По запросу
38
Plate, Exhaust Outlet art. 2612-796
По запросу
39
Seal, Exhaust Outlet art. 3612-189
По запросу
40
Rivet art. 8061-710
По запросу
41
Fascia, Front - Right - Black (inc. 42) art. 3718-302
По запросу
41
Fascia, Front - Left - Black art. 6606-579
По запросу
42
Foil, Protective art. 6606-404
По запросу
43
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
44
RETAINER,PUSHNUT - 3/16" STUD Optional art. 2623-001
По запросу
45
Screw, Thumb Optional art. 1623-999
По запросу
