модель 2017 года
- Модель Bearcat 7000
- Код модели BEARCAT 7000 XT BLUE (S2017BCUWTUSL)

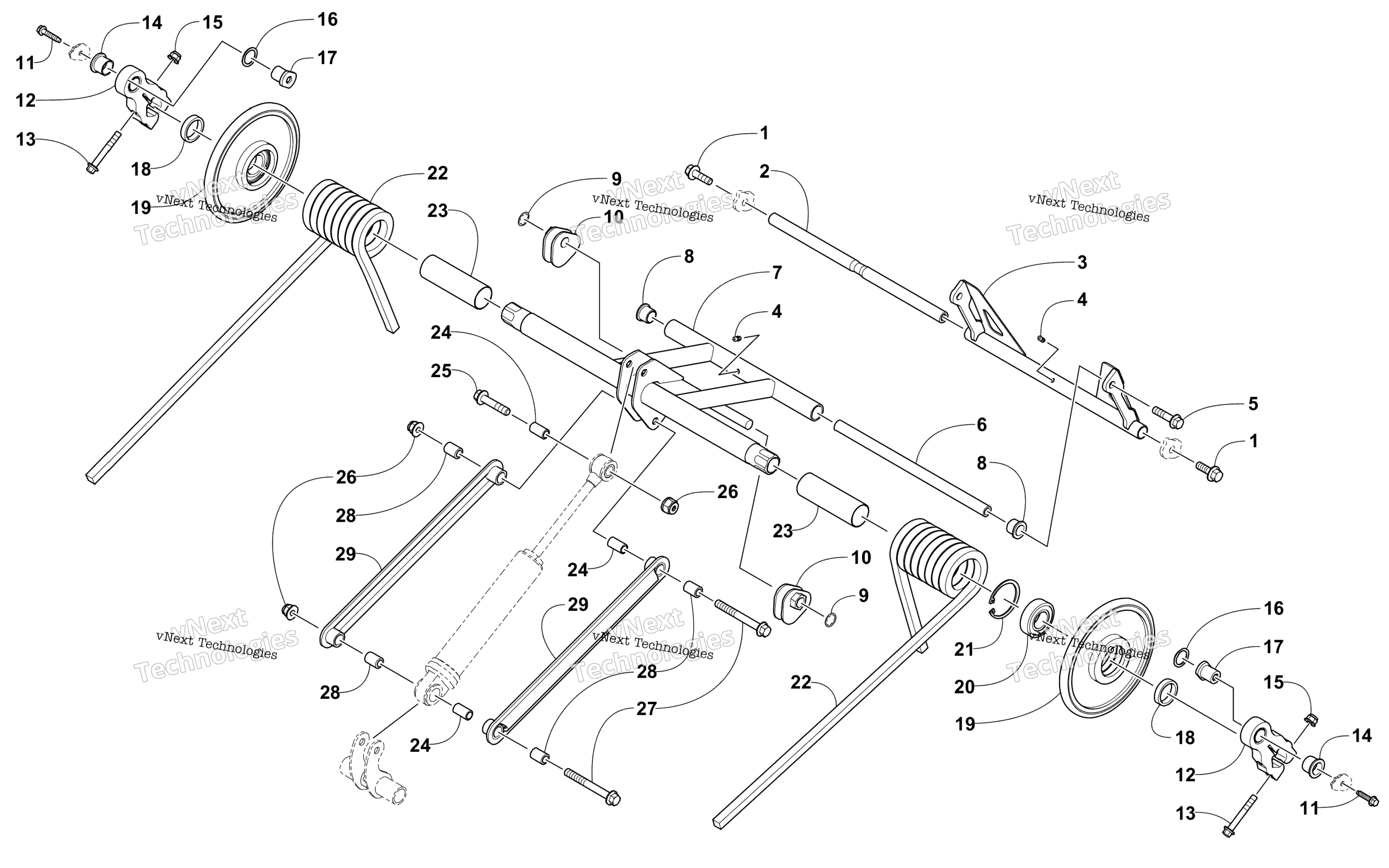

Схема задней части Suspension Rear Arm Assembly для BEARCAT 7000 XT BLUE (S2017BCUWTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 8413-031
По запросу
2
Axle art. 3604-959
По запросу
3
Arm, Rear - Black (inc. one No. 4) art. 2704-542
По запросу
4
Фиттинг art. 1623-010
По запросу
5
Screw, Cap art. 8413-041
По запросу
6
Axle art. 3604-440
По запросу
7
Arm, Idler - Black (inc. 8 and one No. 4) art. 2704-765
По запросу
8
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
9
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
10
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
10
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
11
Screw, Cap art. 2623-002
По запросу
12
Pivot - Idler Arm (inc. 13-15) art. 3704-007
По запросу
13
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
14
Bushing, Flared art. 3604-713
По запросу
15
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
16
Washer art. 3604-930
По запросу
17
Втулка подвески Arctic Cat art. 3604-979
По запросу
18
Spacer, Pivot - Idler Arm art. 3604-289
По запросу
19
Ролик гусеницы 180х30мм Arctic Cat art. 3604-264
По запросу
20
Bearing art. 3604-257
от 500 ₽
21
Ring, Retaining art. 3604-256
По запросу
22
Spring, Suspension - Right - Black art. 2704-722
По запросу
22
Spring, Suspension - Left - Black art. 2704-723
По запросу
23
Sleeve, Spring art. 3604-288
По запросу
24
Втулка амортизатора Arctic Cat art. 3604-109
По запросу
25
Болт M10X1.25X50 Arctic Cat art. 8408-050
По запросу
26
Гайка Arctic Cat art. 2623-202
По запросу
27
Болт рычага М10х1,25х90 Arctic Cat art. 8408-090
По запросу
28
Axle, Link art. 3604-330
По запросу
29
Link, Rear Shock art. 0704-929
По запросу
