модель 2017 года
- Модель Bearcat 7000
- Код модели BEARCAT 7000 XT GROOMER SPECIAL ORANGE (S2017BCUWGUSO)

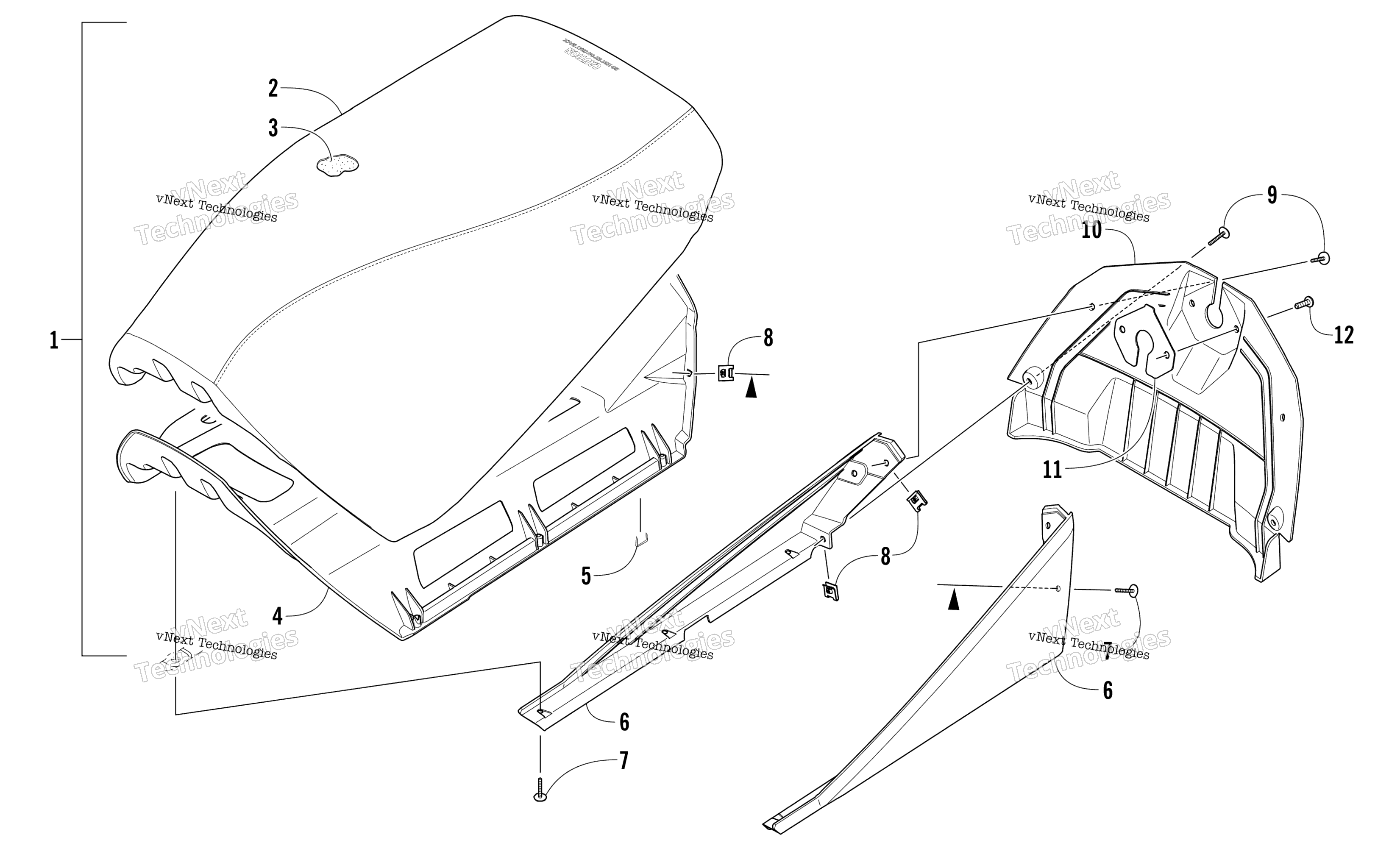

Схема сиденья Assembly для BEARCAT 7000 XT GROOMER SPECIAL ORANGE (S2017BCUWGUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Complete Seat Assembly - Black (inc. 2-5) art. 6706-183
По запросу
2
Cover, Seat - Black art. 6706-181
По запросу
3
Foam, Seat art. 0717-226
По запросу
4
Seat-Base art. 6606-794
По запросу
5
Staple art. 0624-528
По запросу
6
Fascia, Front Seat - Right art. 6606-894
По запросу
6
Fascia, Front Seat - Left art. 6606-895
По запросу
7
SCREW,SELF TAP-TSTRH #10-12X1.00 art. 2623-165
По запросу
8
Nut, U art. 1623-939
По запросу
9
Винт-саморез Arctic Cat art. 1623-129
По запросу
10
Fascia, Front Seat art. 6606-988
По запросу
11
Plate, Outlet art. 0745-416
По запросу
12
Screw, Machine art. 8468-620
По запросу
Другие схемы модели
Сиденье Assembly
