модель 2017 года
- Модель M 8000
- Код модели M 8000 LTD 153 (3.0) BLACK (S2017M8HLDUSB)

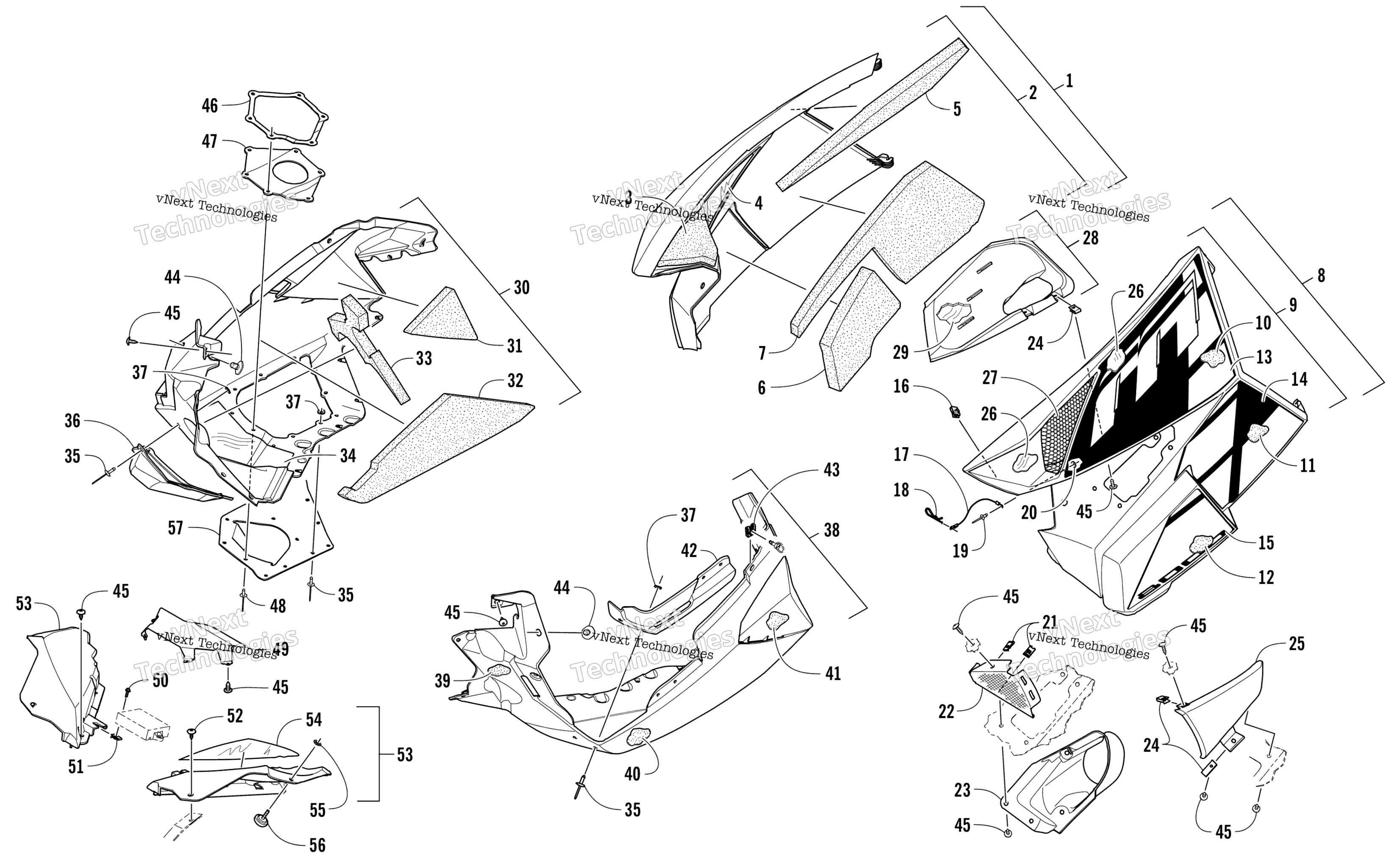

Схема Skid Plate и Side панель узла для M 8000 LTD 153 (3.0) BLACK (S2017M8HLDUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side w/Decals - Right - Black (inc. 2-7, 13-15, and 17-20) art. 5718-146
По запросу
2
Panel, Side - Right w/Foam - Black (inc. 3-7 and 17-20) art. 3718-180
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foam, Side Panel - Lower Rear - Right art. 0617-634
По запросу
8
Panel, Side w/Decals - Left - Black (inc. 9-20) art. 5718-147
По запросу
9
Panel, Side w/Foam- Left - Black (inc. 10-12 and 16-20) art. 4718-553
По запросу
10
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
11
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
12
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
13
Decal, Side Panel - Upper - Right art. 3621-326
По запросу
13
Decal, Side Panel - Upper - Left art. 3621-327
По запросу
14
Decal, Side Panel - Lower Rear - Left art. 3621-337
По запросу
14
Decal, Side Panel - Lower Rear - Right art. 3621-336
По запросу
15
Decal, Side Panel - Front - Left art. 3621-333
По запросу
15
Decal, Side Panel - Front - Right art. 3621-332
По запросу
16
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
17
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
18
Clip, Hairpin art. 0605-283
По запросу
19
Rivet art. 8060-486
По запросу
20
Washer art. 8050-127
По запросу
21
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
22
Screen, Intake art. 6606-925
По запросу
23
Duct, Intake - Inner art. 2602-794
По запросу
24
Clip, U-Nut art. 1623-030
По запросу
25
Duct, Intake - Outer - Black art. 2602-793
По запросу
26
Foil, Protective art. 0619-206
По запросу
27
Screen, Intake art. 5706-531
По запросу
28
Duct, Belt Cooling (inc. 29) art. 1702-369
По запросу
29
Foil, Protective art. 6606-694
По запросу
30
Plate, Skid - Right w/Foam- Black (inc. 31-37) art. 4718-158
По запросу
31
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
32
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
33
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
34
Foil, Protective art. 3612-327
По запросу
35
Заклепка Arctic Cat art. 8061-708
от 168 ₽
36
Deflector, Heat art. 2612-754
По запросу
37
Washer art. 0123-802
от 110 ₽
38
Plate, Skid - Left w/Foam - Black (inc. 35, 37, and 39-42) art. 3718-789
По запросу
39
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
40
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
41
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
42
Panel, Reinforcement art. 6606-613
По запросу
43
Clip, Retaining art. 2623-005
от 1 130 ₽
44
Pin, Retaining art. 6606-592
По запросу
45
Screw, Self-Tapping art. 2623-166
По запросу
46
Plate, Exhaust Outlet art. 2612-972
По запросу
47
Seal, Exhaust Outlet art. 2612-971
По запросу
48
Rivet art. 8061-710
По запросу
49
Shield, Heat - EMC art. 0632-003
По запросу
50
Болт Arctic Cat art. 8408-620
от 190 ₽
51
Clip, U-Nut art. 0423-031
По запросу
52
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
53
Fascia, Front - Right - Black art. 6606-342
По запросу
53
Fascia, Front - Left - Black (inc. 54) art. 3718-303
По запросу
54
Foil, Protective art. 6606-405
По запросу
55
RETAINER,PUSHNUT - 3/16" STUD art. 2623-001
По запросу
56
Screw, Thumb art. 1623-999
По запросу
57
Deflector, Exhaust Outlet - Black art. 1712-963
По запросу
