модель 2017 года
- Модель M 8000
- Код модели M 8000 LTD 162 BLACK (S2017M8HPEUSB)

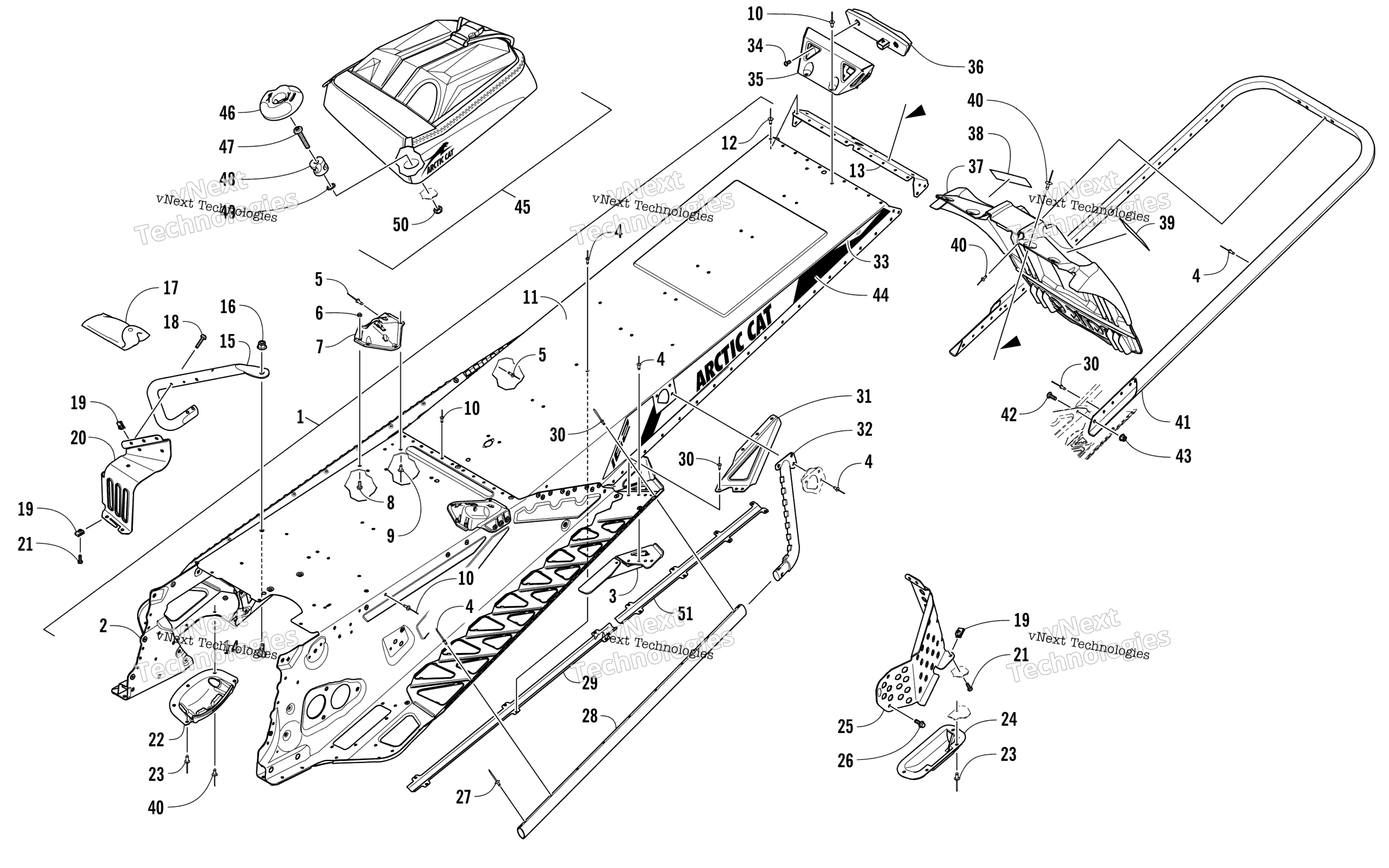

Схема Tunnel, задний Bumper, и Snowflap узла для M 8000 LTD 162 BLACK (S2017M8HPEUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly - Black art. 2707-094
По запросу
1
Tunnel Assembly - Black (inc. 2-13) art. 2707-307
По запросу
2
Tunnel, Front - Assembly - Black (inc. 3-4) art. 2707-294
По запросу
3
Bracket, Mounting - Suspension - Left - Black art. 2707-287
По запросу
3
Bracket, Mounting - Suspension - Right - Black art. 2707-286
По запросу
4
Заклепка Arctic Cat art. 8060-706
от 116 ₽
5
Rivet art. 1623-206
от 11 789 ₽
Аналог
11 789 ₽
Требуется 14 шт.
6
Nut, Lock art. 8422-502
По запросу
7
Bracket, Mounting - Rear Spar - Right - Black art. 1707-692
По запросу
7
Bracket, Mounting - Rear Spar - Left - Black art. 1707-693
По запросу
8
Screw, Machine art. 8476-512
По запросу
9
Rivet art. 1623-257
По запросу
10
Rivet - Black Black art. 8060-702
По запросу
11
Tunnel, Rear - Black art. 2707-159
По запросу
12
Rivet art. 8060-482
По запросу
13
End Cap, Tunnel - Black art. 1707-725
По запросу
14
Screw, Machine art. 8476-820
По запросу
15
Support, Footrest - Left art. 1707-455
По запросу
15
Support, Footrest - Right art. 1707-454
По запросу
16
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
17
Kit, Tool art. 0744-090
По запросу
18
Screw, Machine art. 8468-535
По запросу
19
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
20
Footrest - Right - Black art. 1707-556
По запросу
20
Footrest - Left - Black art. 1707-557
По запросу
21
Screw, Machine art. 8470-516
По запросу
22
Protector, Chain Case art. 1607-109
По запросу
23
Заклепка Arctic Cat art. 8061-708
от 168 ₽
24
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
25
Shield, Brake Disc - Black art. 4707-060
По запросу
26
Screw, Cap art. 8408-613
По запросу
27
Rivet art. 1623-130
По запросу
28
Roll, Tunnel - Black art. 1707-697
По запросу
29
Protector, Taillight Harness art. 0630-307
По запросу
30
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
31
Gusset, Running Board - Left - Black art. 2707-289
По запросу
31
Gusset, Running Board - Right - Black art. 2707-288
По запросу
32
Gusset, Tunnel Roll - Left - Black art. 1707-701
По запросу
32
Gusset, Tunnel Roll - Right - Black art. 1707-700
По запросу
33
Decal, Reflector - Red art. 8621-870
По запросу
34
Screw, Machine art. 8470-510
от 110 ₽
35
Bracket, Mounting - Taillight - Black art. 0730-227
По запросу
36
стоп сигнал art. 0609-898
от 3 166 ₽
37
Snowflap art. 6606-394
от 10 642 ₽
38
Decal, Warning - Towing (French) art. 5611-852
По запросу
39
Decal, Warning - Towing (English) art. 5611-853
По запросу
40
Rivet art. 8061-706
По запросу
41
Bumper, Rear - Green art. 2707-772
По запросу
42
Болт Arctic Cat art. 8476-620
По запросу
43
Гайка Arctic Cat art. 8427-602
от 116 ₽
44
Decal, Tunnel - "162" - Right - Black art. 3621-324
По запросу
44
Decal, Tunnel - "162" - Left - Black art. 3621-325
По запросу
45
BAG,SHOVEL PACK (inc. 46-50) art. 7639-434
По запросу
46
RING,CAMLOCK(EA) art. 2623-204
По запросу
47
SCREW,MACH-TSPNH M5X0.8X25 CL8.8 BLK art. 8468-525
По запросу
48
SPOOL,CAMLOCK(EA) art. 2623-203
По запросу
49
WASHER,LOCK-EXT M5 art. 0423-377
По запросу
50
NUT,HEX REG NYLOCK M5-.8 Z&BLK art. 8431-503
По запросу
51
Protector, Harness - Taillight art. 0630-280
По запросу
