модель 2017 года
- Модель M 8000
- Код модели M 8000 LTD 162 ORANGE (S2017M8HPEUSO)

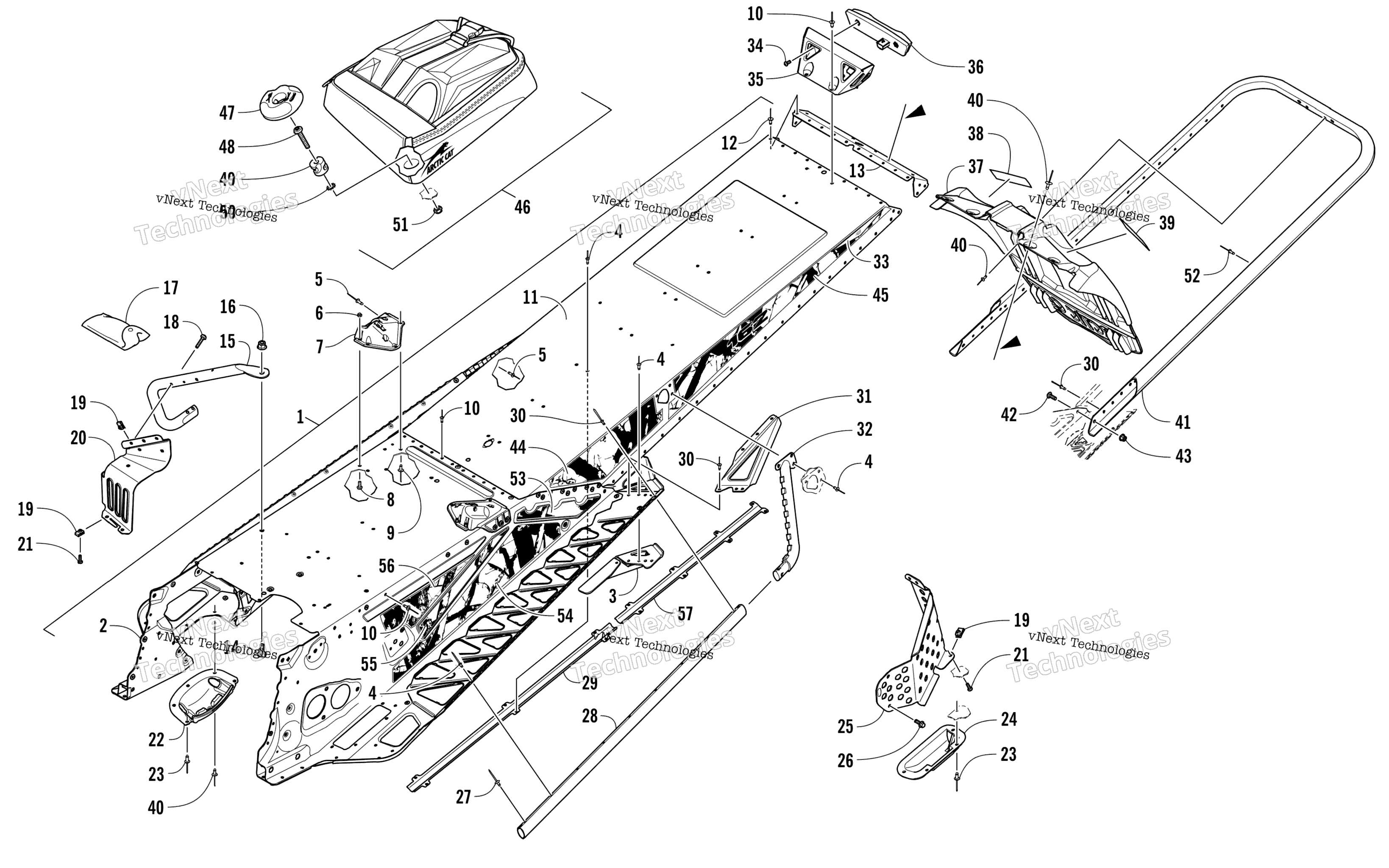

Схема Tunnel, задний Bumper, и Snowflap узла для M 8000 LTD 162 ORANGE (S2017M8HPEUSO)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly White art. 2707-116
По запросу
1
Tunnel Assembly White (inc. 2-13) art. 2707-308
По запросу
2
Tunnel, Front - Assembly - White (inc. 3-4) art. 2707-297
По запросу
3
Bracket, Mounting - Suspension - Right - Orange art. 2707-324
По запросу
3
Bracket, Mounting - Suspension - Left - Orange art. 2707-325
По запросу
4
Заклепка Arctic Cat art. 8060-686
от 116 ₽
5
Rivet art. 1623-206
от 11 789 ₽
Аналог
11 789 ₽
Требуется 14 шт.
6
Nut, Lock art. 8422-502
По запросу
7
Bracket, Mounting - Rear Spar - Right - White art. 1707-904
По запросу
7
Bracket, Mounting - Rear Spar - Left - White art. 1707-905
По запросу
8
Screw, Machine art. 8476-512
По запросу
9
Rivet art. 1623-257
По запросу
10
Rivet Zinc art. 8060-682
По запросу
11
Tunnel, Rear - White art. 2707-160
По запросу
12
Rivet art. 8060-482
По запросу
13
End Cap, Tunnel - White art. 1707-834
По запросу
14
Screw, Machine art. 8476-820
По запросу
15
Support, Footrest - Right art. 1707-454
По запросу
15
Support, Footrest - Left art. 1707-455
По запросу
16
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
17
Kit, Tool art. 0744-090
По запросу
18
Screw, Machine art. 8468-535
По запросу
19
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
20
Footrest - Left - White art. 1707-803
По запросу
20
Footrest - Right - White art. 1707-802
По запросу
21
Screw, Machine art. 8470-516
По запросу
22
Protector, Chain Case art. 1607-109
По запросу
23
Заклепка Arctic Cat art. 8061-708
от 168 ₽
24
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
25
Shield, Brake Disc - White art. 2707-084
По запросу
26
Screw, Cap art. 8408-613
По запросу
27
Rivet art. 1623-130
По запросу
28
Roll, Tunnel - White art. 1707-899
По запросу
29
Protector, Taillight Harness art. 0630-307
По запросу
30
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
31
Gusset, Running Board - Right - White art. 2707-292
По запросу
31
Gusset, Running Board - Left - White art. 2707-293
По запросу
32
Gusset, Tunnel Roll - Right - White art. 1707-908
По запросу
32
Gusset, Tunnel Roll - Left - White art. 1707-909
По запросу
33
Decal, Reflector - Red art. 8621-870
По запросу
34
Screw, Machine art. 8470-510
от 110 ₽
35
Bracket, Mounting - Taillight - White art. 0730-228
По запросу
36
стоп сигнал art. 0609-898
от 3 166 ₽
37
Snowflap art. 6606-394
от 10 642 ₽
38
Decal, Warning - Towing (French) art. 5611-852
По запросу
39
Decal, Warning - Towing (English) art. 5611-853
По запросу
40
Rivet art. 8061-706
По запросу
41
Bumper, Rear - 162" - Painted Orange art. 2707-599
По запросу
42
Болт Arctic Cat art. 8476-620
По запросу
43
Гайка Arctic Cat art. 8427-602
от 116 ₽
44
Decal, Tunnel - Right art. 3621-386
По запросу
44
Decal, Tunnel - Left art. 3621-387
По запросу
45
Decal, Tunnel - "162" - Right - White art. 3621-542
По запросу
45
Decal, Tunnel - "162" - Left - White art. 3621-543
По запросу
46
BAG,SHOVEL PACK (inc. 47-51) art. 7639-434
По запросу
47
RING,CAMLOCK(EA) art. 2623-204
По запросу
48
SCREW,MACH-TSPNH M5X0.8X25 CL8.8 BLK art. 8468-525
По запросу
49
SPOOL,CAMLOCK(EA) art. 2623-203
По запросу
50
WASHER,LOCK-EXT M5 art. 0423-377
По запросу
51
NUT,HEX REG NYLOCK M5-.8 Z&BLK art. 8431-503
По запросу
52
Заклепка Arctic Cat art. 8060-706
от 116 ₽
53
Decal, Tunnel - Right art. 3621-388
По запросу
53
Decal, Tunnel - Left art. 3621-389
По запросу
54
Decal, Tunnel - Right art. 3621-390
По запросу
54
Decal, Tunnel - Left art. 3621-391
По запросу
55
Decal, Tunnel - Right art. 3621-392
По запросу
55
Decal, Tunnel - Left art. 3621-393
По запросу
56
Decal, Tunnel - Right art. 3621-394
По запросу
56
Decal, Tunnel - Left art. 3621-395
По запросу
57
Protector, Harness - Taillight art. 0630-280
По запросу
