модель 2017 года
- Модель M 8000
- Код модели M 8000 SNO PRO 153 ORANGE (S2017M8HSPUSO)

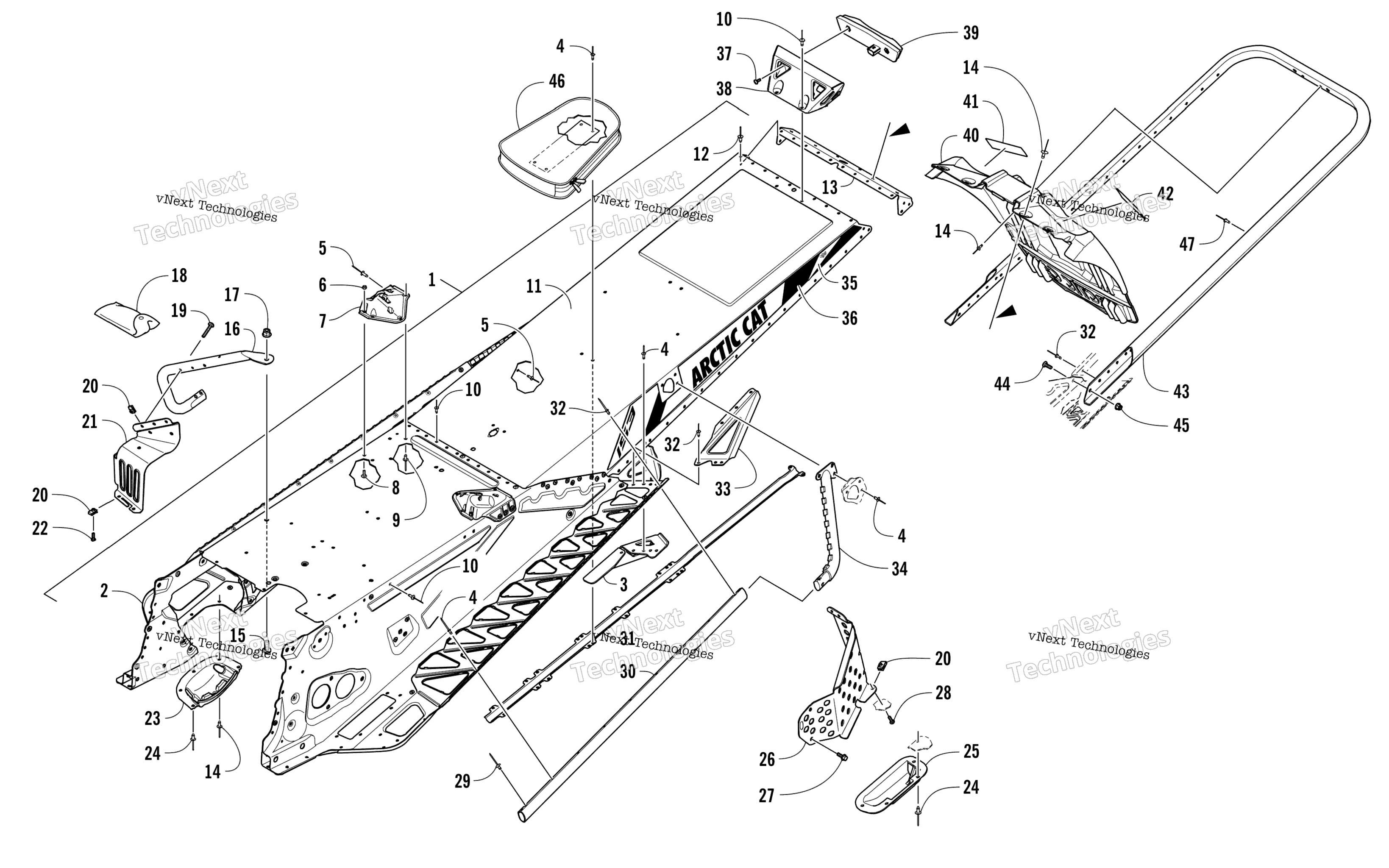

Схема Tunnel, задний Bumper, и Snowflap узла для M 8000 SNO PRO 153 ORANGE (S2017M8HSPUSO)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly Orange art. 2707-012
По запросу
1
Tunnel Assembly - Orange (inc. 2-13) art. 2707-335
По запросу
2
Tunnel, Front - Assembly - Orange (inc. 3-4) art. 2707-333
По запросу
3
Bracket, Mounting - Suspension - Left - Orange art. 2707-325
По запросу
3
Bracket, Mounting - Suspension - Right - Orange art. 2707-324
По запросу
4
Заклепка Arctic Cat art. 8060-686
от 116 ₽
5
Rivet art. 1623-206
от 11 789 ₽
Аналог
11 789 ₽
Требуется 14 шт.
6
Nut, Lock art. 8422-502
По запросу
7
Bracket, Mounting - Rear Spar - Right - Orange art. 2707-326
По запросу
7
Bracket, Mounting - Rear Spar - Left - Orange art. 2707-327
По запросу
8
Screw, Machine art. 8476-512
По запросу
9
Rivet art. 1623-257
По запросу
10
Rivet art. 8060-682
По запросу
11
Tunnel, Rear - Orange art. 2707-334
По запросу
12
Rivet art. 8060-482
По запросу
13
End Cap, Tunnel - Orange art. 2707-331
По запросу
14
Rivet art. 8061-706
По запросу
15
Screw, Machine art. 8476-820
По запросу
16
Support, Footrest - Right art. 1707-454
По запросу
16
Support, Footrest - Left art. 1707-455
По запросу
17
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
18
Kit, Tool art. 0744-087
По запросу
19
Screw, Machine art. 8468-535
По запросу
20
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
21
Footrest - Left Orange art. 2707-015
По запросу
21
Footrest - Right Orange art. 2707-014
По запросу
22
Screw, Machine art. 8470-516
По запросу
23
Protector, Chain Case art. 1607-109
По запросу
24
Заклепка Arctic Cat art. 8061-708
от 168 ₽
25
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
26
Shield, Brake Disc Orange art. 2707-043
По запросу
27
Screw, Cap art. 8408-613
По запросу
28
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
29
Rivet art. 1623-130
По запросу
30
Roll, Tunnel - Orange art. 2707-330
По запросу
31
Protector, Harness - Taillight Extension art. 0630-317
По запросу
32
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
33
Gusset, Running Board - Right - Orange art. 2707-322
По запросу
33
Gusset, Running Board - Left - Orange art. 2707-323
По запросу
34
Gusset, Tunnel Roll - Right - Orange art. 2707-328
По запросу
34
Gusset, Tunnel Roll - Left - Orange art. 2707-329
По запросу
35
Decal, Reflector - Red art. 8621-870
По запросу
36
Decal, Tunnel - Right art. 3621-280
По запросу
36
Decal, Tunnel - Left art. 3621-281
По запросу
37
Screw, Machine art. 8470-510
от 110 ₽
38
Bracket, Mounting - Taillight - Orange art. 0730-231
По запросу
39
стоп сигнал art. 0609-898
от 3 166 ₽
40
Snowflap art. 6606-394
от 10 642 ₽
41
Decal, Warning - Towing (French) art. 5611-852
По запросу
42
Decal, Warning - Towing (English) art. 5611-853
По запросу
43
Bumper, Rear - Black art. 2707-590
По запросу
44
Болт Arctic Cat art. 8476-620
По запросу
45
Гайка Arctic Cat art. 8427-602
от 116 ₽
46
Bag, Belt art. 6606-615
По запросу
47
Заклепка Arctic Cat art. 8060-706
от 116 ₽
