модель 2017 года
- Модель Pantera 7000
- Код модели PANTERA 7000 XT LTD BLACK EARLY BUILD (S2017PTUWLEBB)

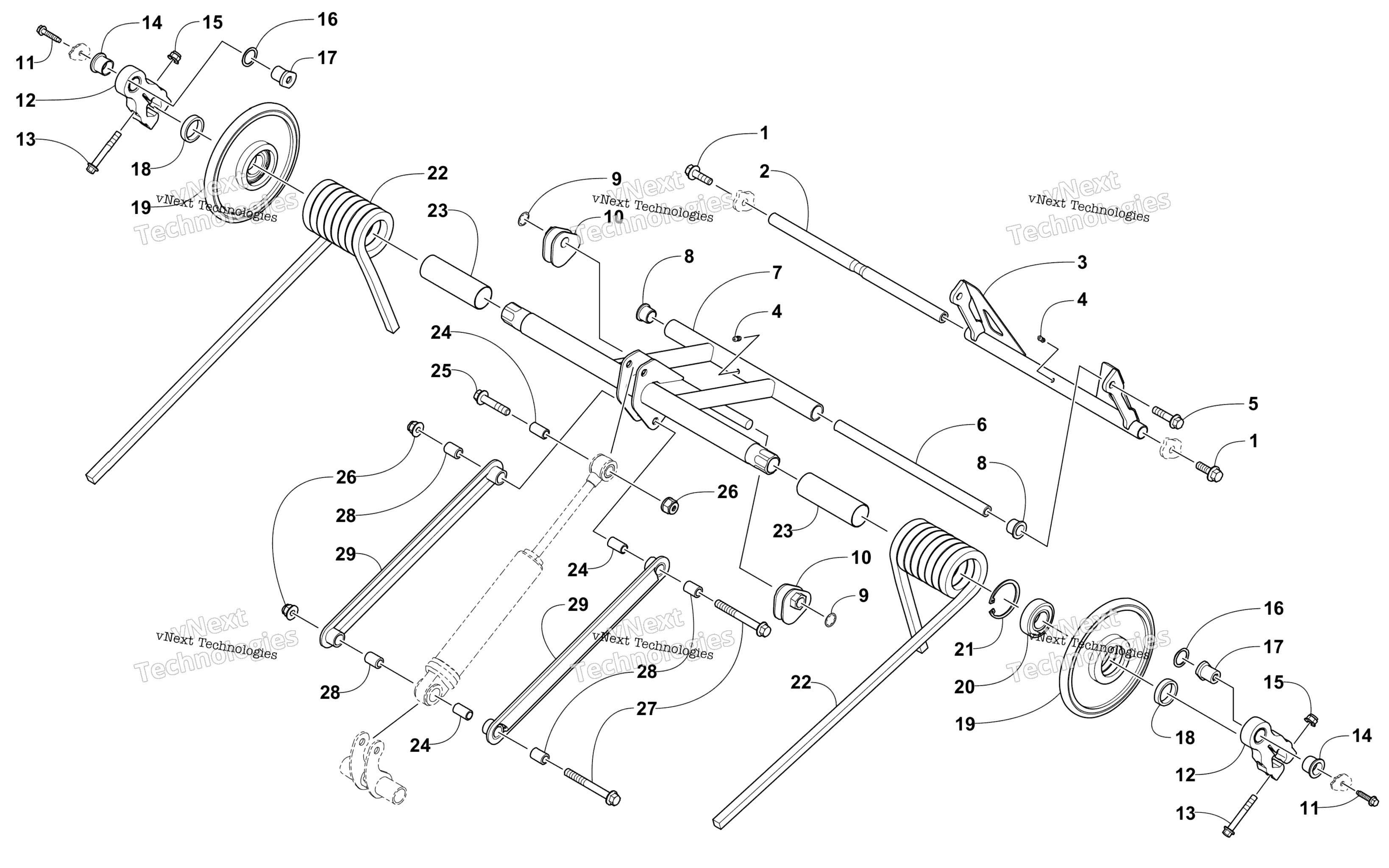

Схема задней части Suspension Rear Arm Assembly для PANTERA 7000 XT LTD BLACK EARLY BUILD (S2017PTUWLEBB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 8413-031
По запросу
2
Axle art. 3604-959
По запросу
3
Arm, Rear - Black (inc. one No. 4) art. 2704-542
По запросу
4
Фиттинг art. 1623-010
По запросу
5
Screw, Cap art. 8413-041
По запросу
6
Axle art. 3604-440
По запросу
7
Arm, Idler - Black (inc. 8 and one No. 4) art. 2704-765
По запросу
8
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
9
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
10
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
10
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
11
Screw, Cap art. 2623-002
По запросу
12
Pivot - Idler Arm (inc. 13-15) art. 2704-477
По запросу
13
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
14
Bushing, Flared art. 3604-713
По запросу
15
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
16
Washer art. 3604-930
По запросу
17
Втулка подвески Arctic Cat art. 3604-979
По запросу
18
Spacer, Pivot - Idler Arm art. 3604-289
По запросу
19
Ролик гусеницы 180х30мм Arctic Cat art. 3604-264
По запросу
20
Bearing art. 3604-257
от 500 ₽
21
Ring, Retaining art. 3604-256
По запросу
22
Spring, Suspension - Right - Black art. 2704-722
По запросу
22
Spring, Suspension - Left - Black art. 2704-723
По запросу
23
Sleeve, Spring art. 3604-288
По запросу
24
Втулка амортизатора Arctic Cat art. 3604-109
По запросу
25
Болт M10X1.25X50 Arctic Cat art. 8408-050
По запросу
26
Гайка Arctic Cat art. 2623-202
По запросу
27
Болт рычага М10х1,25х90 Arctic Cat art. 8408-090
По запросу
28
Axle, Link art. 3604-330
По запросу
29
Link, Rear Shock art. 0704-929
По запросу
