модель 2017 года
- Модель XF 6000
- Код модели XF 6000 HIGH COUNTRY LTD ES 141 BLACK EARLY BUILD (S2017X6DHCEBB)

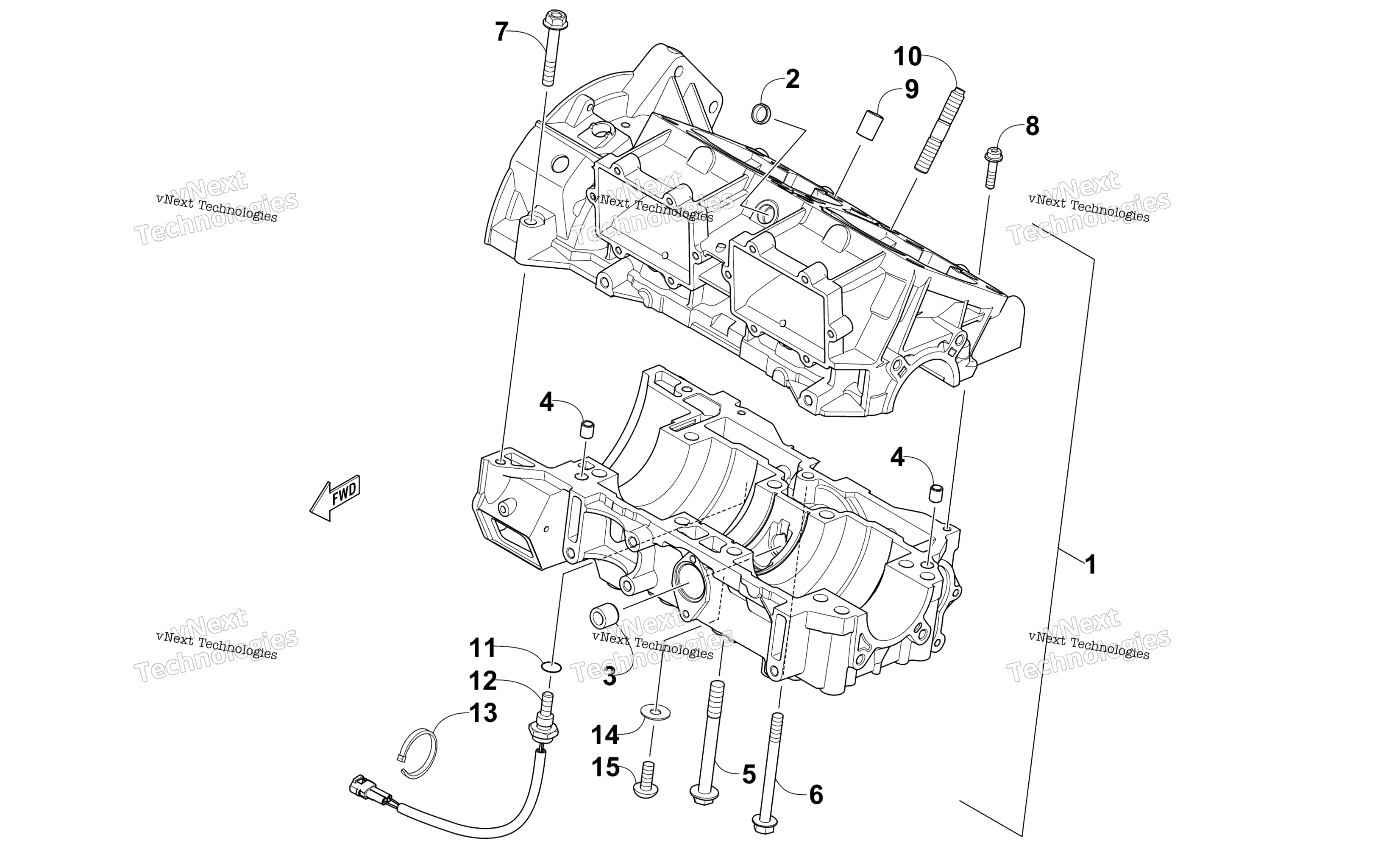

Схема картера Assembly для XF 6000 HIGH COUNTRY LTD ES 141 BLACK EARLY BUILD (S2017X6DHCEBB)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase (inc. 2-3) art. 1901-001
По запросу
2
Plug art. 0901-013
По запросу
3
Bushing art. 0901-004
По запросу
4
Pin, Dowel art. 0929-003
По запросу
5
Screw, Cap art. 0923-034
По запросу
6
Screw, Cap art. 0923-022
По запросу
7
Screw, Cap art. 0923-012
По запросу
8
Screw, Cap art. 0923-026
По запросу
9
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
10
Bolt, Stud art. 0923-053
По запросу
11
Gasket - Copper art. 0923-057
По запросу
12
Sensor, Engine Coolant Temperature art. 0902-010
По запросу
13
Tie, Cable - 7.6 in. art. 0923-040
По запросу
14
Сальник Arctic Cat art. 0830-155
от 420 ₽
15
Screw, Cap art. 8468-613
По запросу
