модель 2017 года
- Модель XF 9000
- Код модели XF 9000 HIGH COUNTRY LTD 141 BLACK (S2017X9XHCUSB)

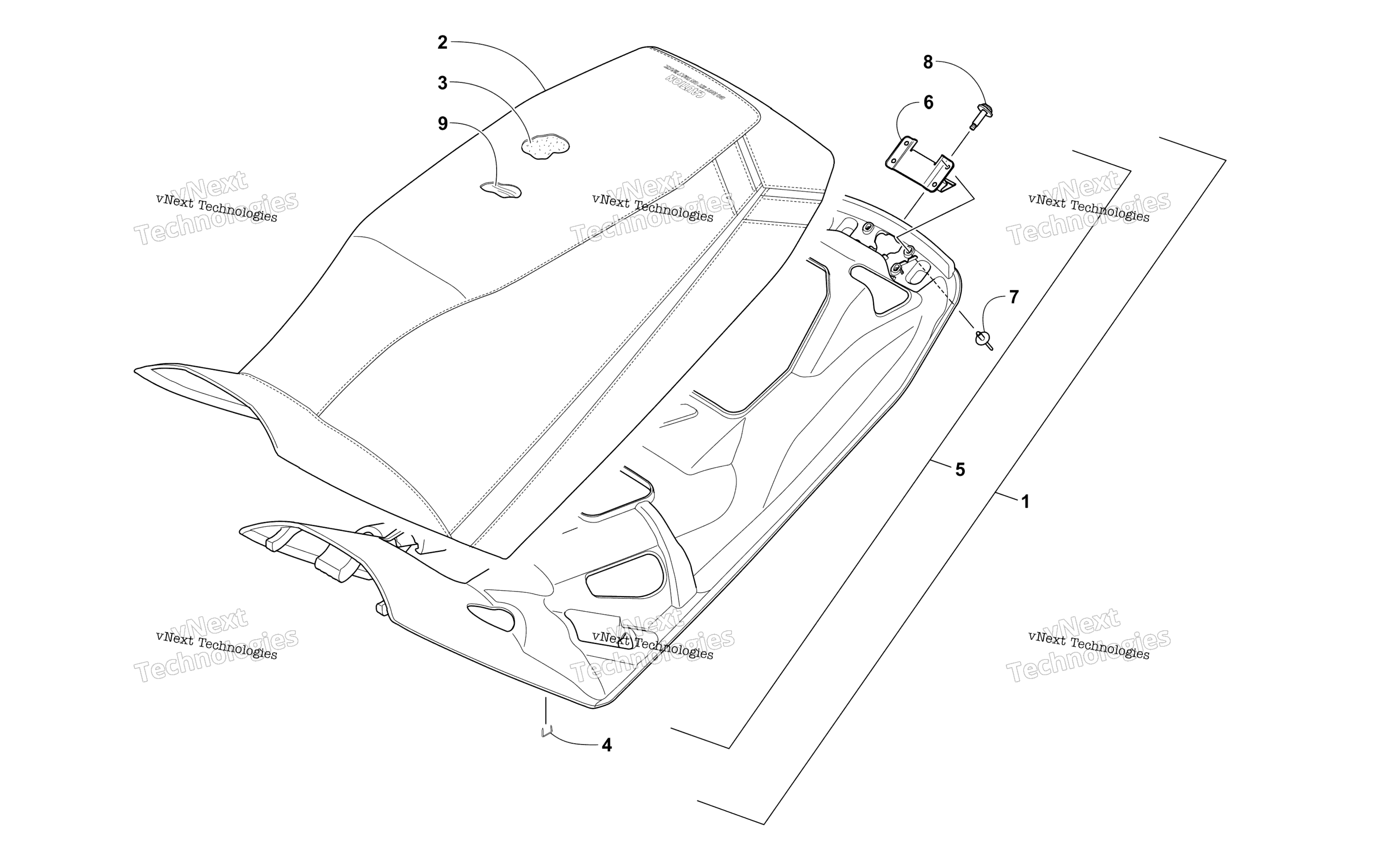

Схема сиденья Assembly для XF 9000 HIGH COUNTRY LTD 141 BLACK (S2017X9XHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Complete Seat Assembly (inc. 2-7 and 9) art. 6706-253
По запросу
2
Cover, Seat art. 6706-254
По запросу
3
Foam, Seat art. 0717-216
По запросу
4
Staple art. 0624-528
По запросу
5
Seat-Base (inc. 6-7) art. 6706-251
По запросу
6
Latch, Seat art. 6606-833
По запросу
7
Заклепка Arctic Cat art. 8061-708
от 168 ₽
8
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
9
Pad, Seat Heater art. 1609-027
По запросу
