модель 2017 года
- Модель ZR 5000
- Код модели ZR 5000 LXR 137 BLACK (S2017ZXNLXUSB)

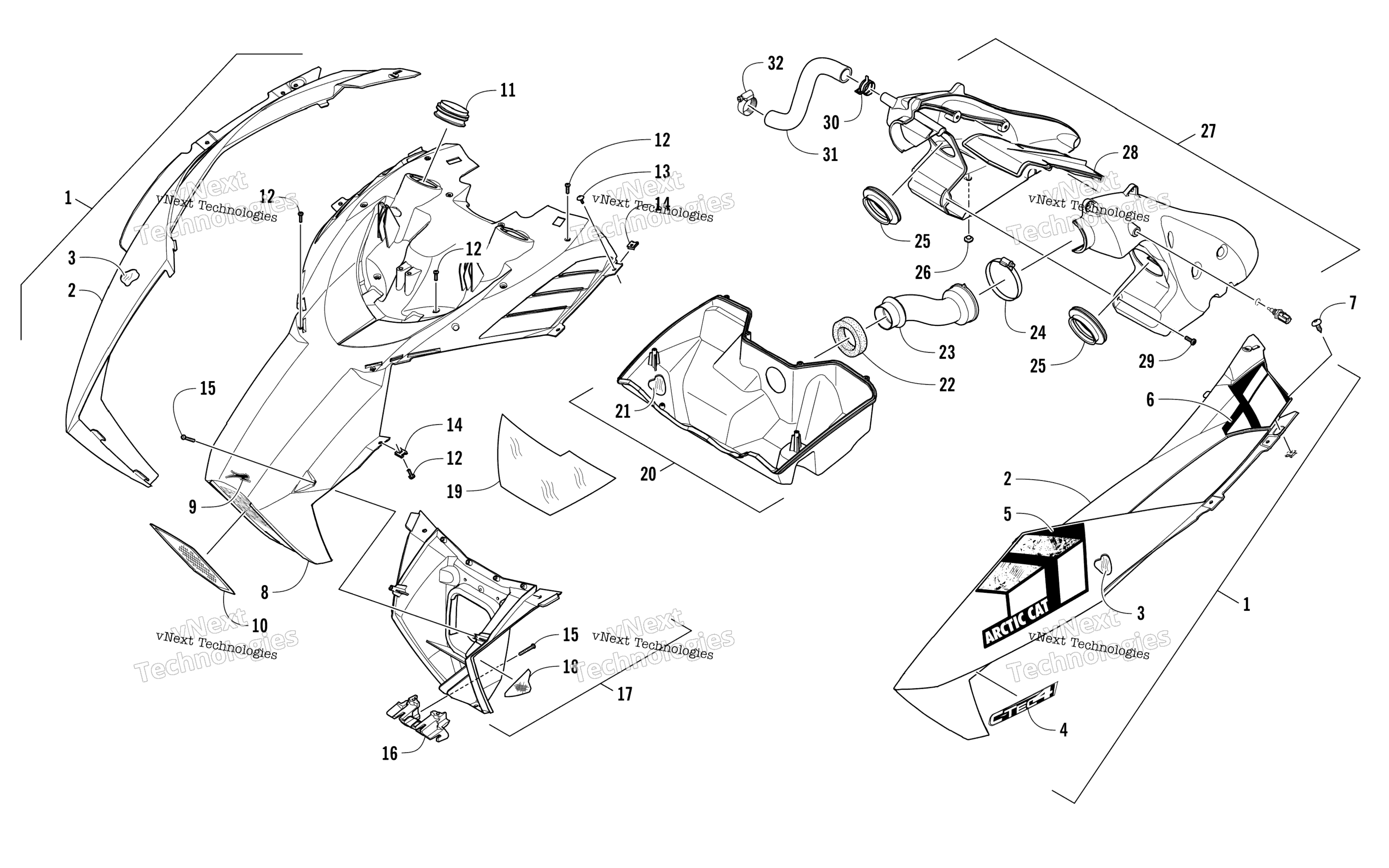

Схема капота And Air Intake Assembly для ZR 5000 LXR 137 BLACK (S2017ZXNLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood - w/Decals - Left - Black (inc. 2-6) art. 5718-099
По запросу
1
Hood - w/Decals - Right - Black (inc. 2-6) art. 5718-098
По запросу
2
Hood w/o Decals - Left - Black (inc. 3) art. 3718-313
По запросу
2
Hood w/Foil - Right - Black (inc. 3) art. 3718-486
По запросу
3
Foil, Protective - Right art. 6606-420
По запросу
3
Foil, Protective - Left art. 6606-415
По запросу
4
Decal, Hood - "C-TEC4" art. 0621-993
По запросу
5
Decal, Hood - Front - Left art. 3621-261
По запросу
5
Decal, Hood - Front - Right art. 3621-260
По запросу
6
Decal, Hood - Rear - Left art. 3621-259
По запросу
6
Decal, Hood - Rear - Right art. 3631-258
По запросу
7
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
8
Plenum, Intake - Upper art. 6606-383
По запросу
9
Emblem, Aircat art. 4411-479
По запросу
10
Screen, Vent art. 0608-696
По запросу
11
Seal art. 6606-386
По запросу
12
Screw, Self-Tapping art. 1623-933
По запросу
13
Винт Arctic Cat art. 2623-164
от 368 ₽
14
Nut, U art. 1623-939
По запросу
15
Screw, Self-Tapping art. 1623-929
По запросу
16
Retainer, Plenum art. 6606-822
По запросу
17
Plenum, Intake - Lower Front (inc. 18) art. 5706-992
По запросу
18
Decal, Reflector - Amber art. 0621-989
По запросу
19
Foil, Protective art. 6606-421
По запросу
20
Plenum, Intake - Lower Rear (inc. 21) art. 5706-372
По запросу
21
Foil, Protective art. 6606-419
По запросу
22
Seal art. 0617-644
По запросу
23
Duct, Intake art. 2670-164
По запросу
24
Clamp, Hose art. 0423-018
По запросу
25
Boot, Throttle Body art. 2670-161
По запросу
26
BUMPER,SEAT art. 0406-877
По запросу
27
Silencer, Air - Assembly (inc. 28-29) art. 2670-160
По запросу
28
Baffle, Air Silencer art. 2670-183
По запросу
29
Винт болт сухаря ведомого вариатора Arctic Cat art. 1623-251
от 116 ₽
30
Clamp, Hose art. 1623-229
По запросу
31
Hose, Breather art. 0610-852
По запросу
32
Clamp, Hose art. 1623-291
По запросу
